VM R5-420星型径向航空动力装置结构

这款五缸径向排布的动力装置，早期多用于轻型通航飞机、航空运动类飞行器的动力输出端，部分复刻版本也会搭载在复古航模、小型无人验证机上做动力匹配。从结构设计逻辑来看，采用圆周等距放射状排布气缸的方案，核心是为了在有限的径向尺寸内，尽可能压缩动力单元的轴向长度，相比同排量直列、V型排布的活塞动力，这类星型结构的曲轴长度更短，整机转动惯量分布更均匀，运转时的曲轴挠度变形量更小，能适配更高的连续运转转速区间，同时单曲轴销带动多组连杆同步动作的结构，也减少了曲轴分段带来的装配累积误差，对长期高负荷运转下的动力稳定性有明显提升。

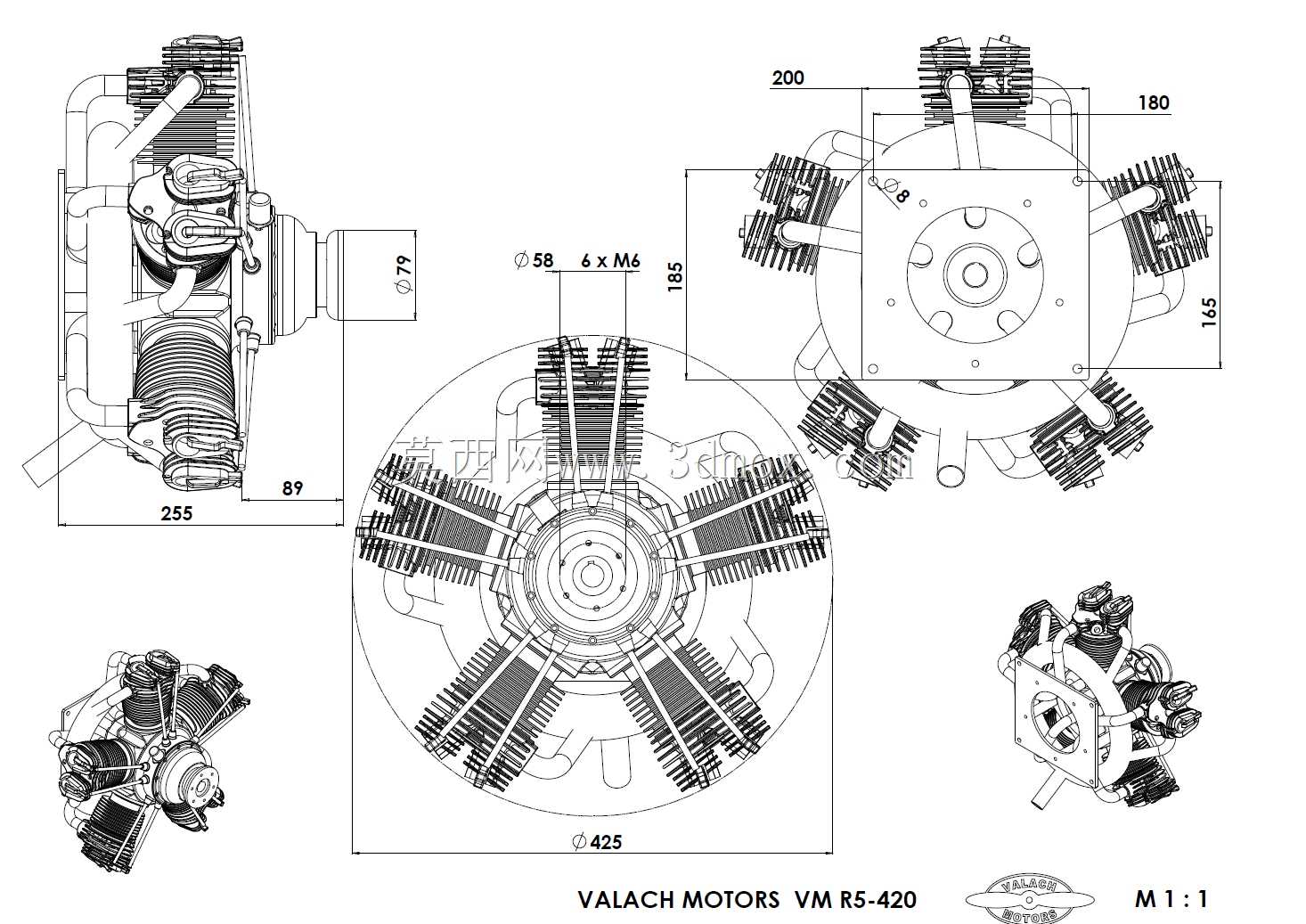

从实际安装适配的角度来说，这类径向动力的安装基准面通常设置在机匣后侧的安装法兰上，法兰上的定位销孔与螺栓过孔采用圆周等距排布，安装时需要保证动力输出轴与被驱动端（螺旋桨、减速器输入轴）的同轴度公差控制在0.05mm以内，避免运转时出现额外的径向载荷冲击曲轴轴承。整机的径向最大轮廓边界由五个气缸的散热鳍片外沿决定，安装时需要在气缸外围预留足够的风冷流通空间，不能有结构件遮挡散热鳍片的迎风面，否则会导致气缸散热效率下降，出现局部过热引发的拉缸、活塞卡滞等故障。

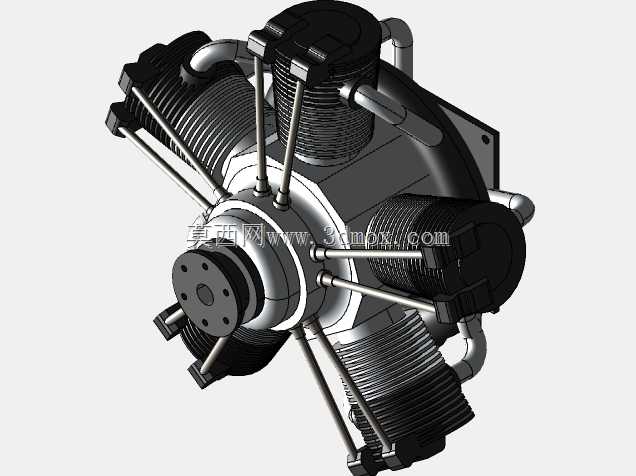

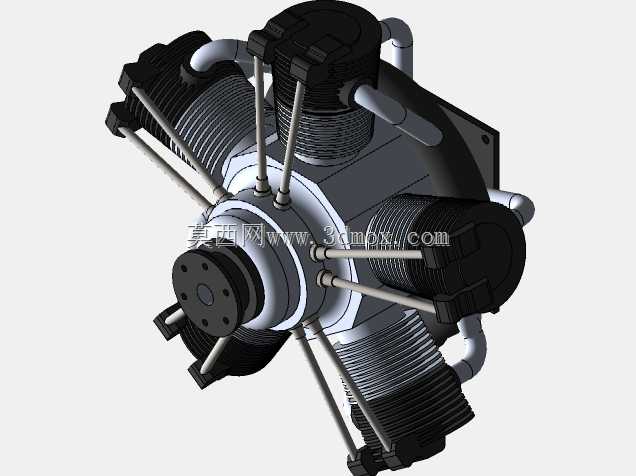

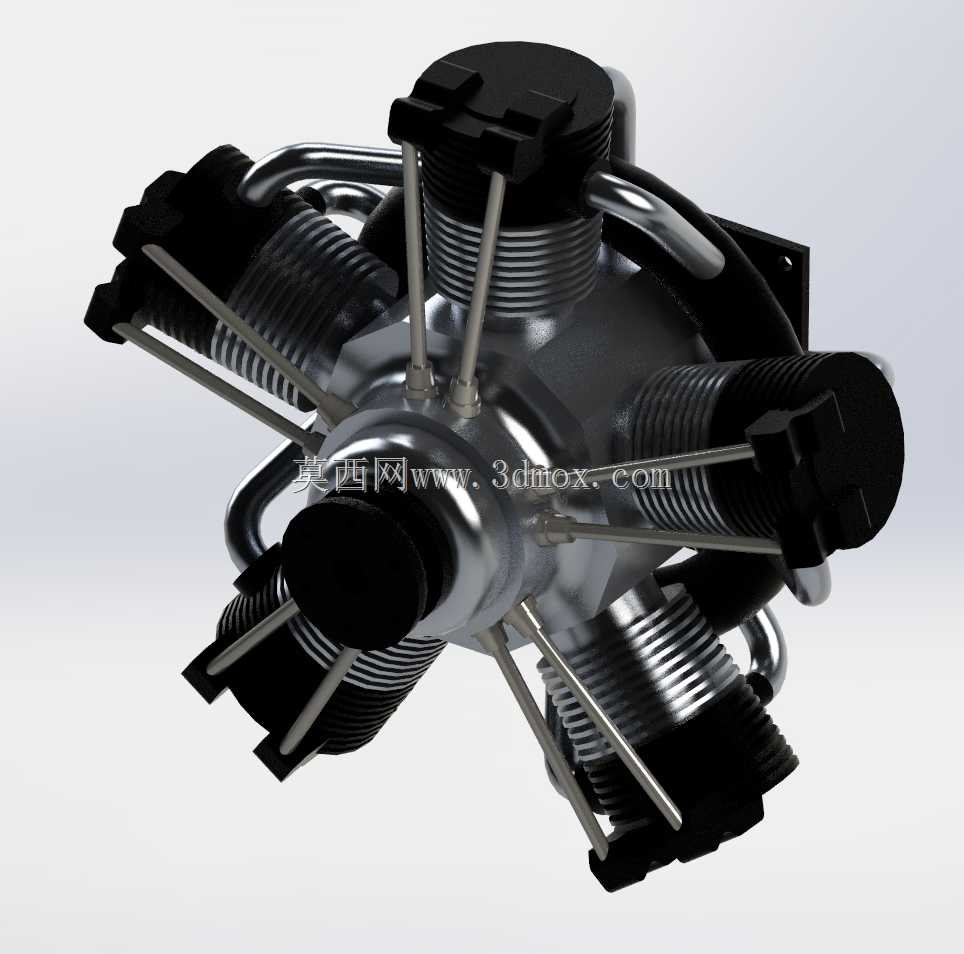

从功能特性来看，这款动力的五个气缸按照固定点火顺序交替做功，相比单缸、双缸动力，动力输出的平顺性更好，曲轴每转动72度就有一个气缸进入做功行程，运转时的扭矩波动更小，不需要搭配大质量的飞轮就能稳定输出动力，能有效降低整机的自重占比，这对航空类载具来说是非常关键的设计优势。模型的结构还原度覆盖了从机匣内部的曲轴、连杆组件，到外部的气缸散热鳍片、气门推杆、进排气歧管、火花塞安装位的全部细节，每个气缸的活塞与缸筒的配合间隙、连杆与曲轴销的铰接位置都按照实际装配关系做了还原，完全可以用来做安装配合的干涉检查，也能作为同类径向动力结构设计的参考样件，用来验证不同缸数星型动力的排布逻辑、管路走向是否合理。

设计过程中，这类径向动力的机匣部分采用分体式结构，前机匣与后机匣通过止口定位后用螺栓紧固，止口的配合公差选用H7/h6的间隙配合，既保证装配时的同轴度，也方便后期拆解维护。每个气缸的缸头部分设置了独立的进排气道，进排气歧管沿着气缸间隙做环形排布，尽可能缩短进气路径的长度，减少进气阻力，同时排气歧管的走向避开了气缸散热鳍片的迎风区域，避免高温排气回流影响散热效果。气门推杆沿着气缸外侧径向布置，通过机匣内部的凸轮轴统一驱动，推杆外部设置了防尘套管，避免飞行过程中的灰尘、杂物进入推杆与导管的配合间隙，造成气门动作卡滞。

在做结构匹配的时候，需要注意动力输出端的螺旋桨安装座的螺纹规格与定位止口尺寸，要和配套的螺旋桨、减速装置完全匹配，安装时需要按照对角顺序拧紧固定螺栓，避免安装座受力不均出现偏摆。另外，这类径向动力的润滑系统采用干油底壳设计，机匣内部的润滑油路沿着曲轴内部的油道连通到每个连杆轴承、活塞销的位置，做三维结构校验的时候，需要确认油路的走向没有和其他结构件出现干涉，油道的孔径满足润滑油的流量要求，避免高转速下出现润滑不足的问题。整体模型的结构细节完全贴合实际工程应用的装配逻辑，没有做简化或者失真的结构处理，不管是用来做结构教学演示，还是作为同类产品设计的参考基准，都能满足工程层面的精度要求。
