在光控类电子设备的结构适配设计中，光敏电阻的安装位预留、周边结构避让是很多小型智能硬件、工控传感模块设计时容易忽略细节的部分，这个三维结构完整还原了直插式LDR的外部几何特征，能直接嵌入各类光感相关的装配体中完成干涉检查、布局验证。

从实际应用场景来看，这类光敏电阻常被用在户外光控路灯的光线采集端、智能楼宇的亮度感应模块、消费类电子的屏幕自动亮度调节组件、工业设备的光触发保护回路里，不同应用场景下对元件的安装朝向、引脚弯折长度、周边遮光结构的设计要求差异很大。比如户外路灯的光感探头位置，需要保证LDR的感光面完全暴露在环境光下，同时要避开路灯自身光源的直射，还要预留防水胶圈的安装槽位，这时候精准的元件三维模型就能直接在装配环境里调整安装角度，模拟不同角度下的光线遮挡情况，不用等打样后再反复调整结构。

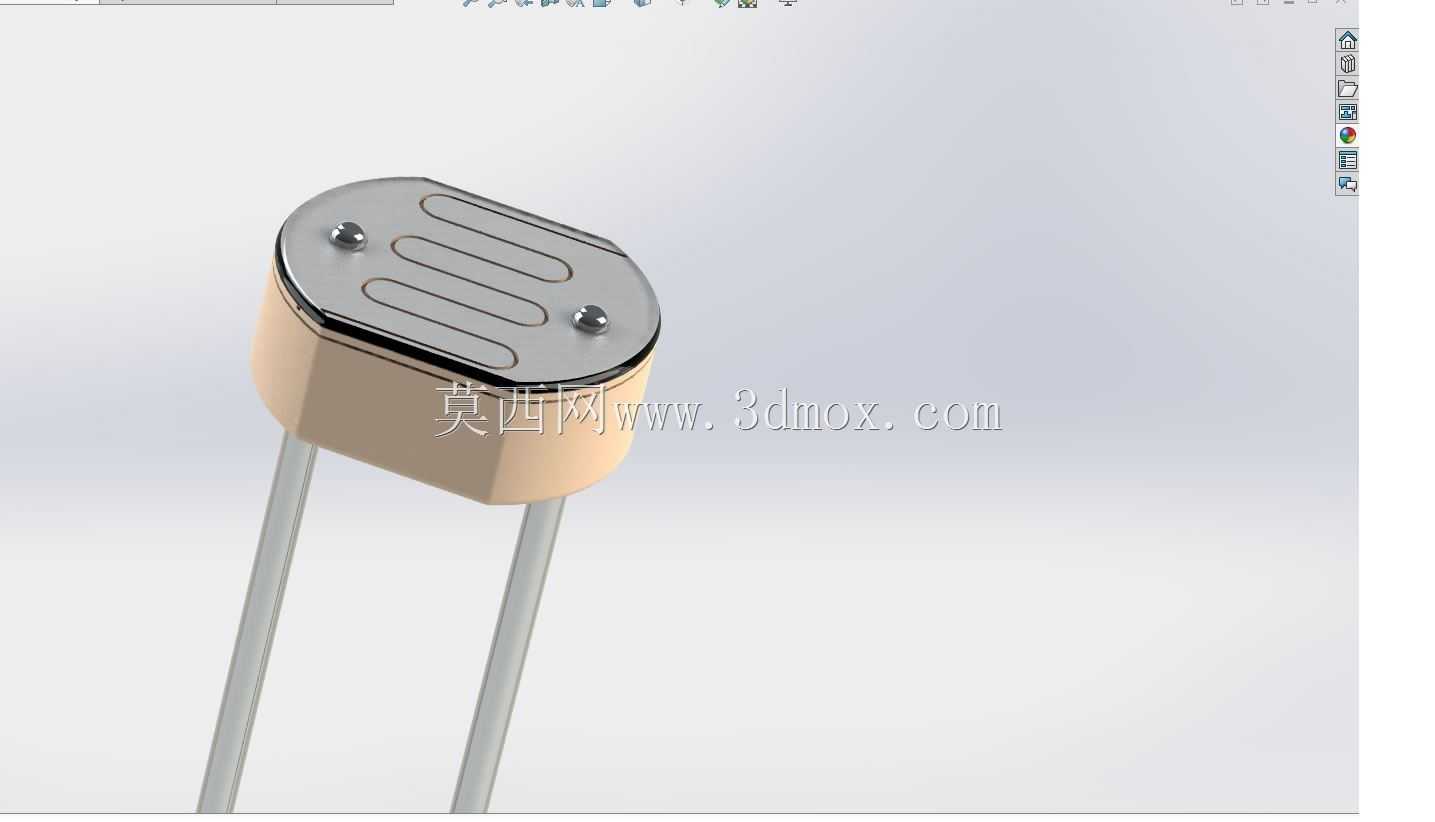

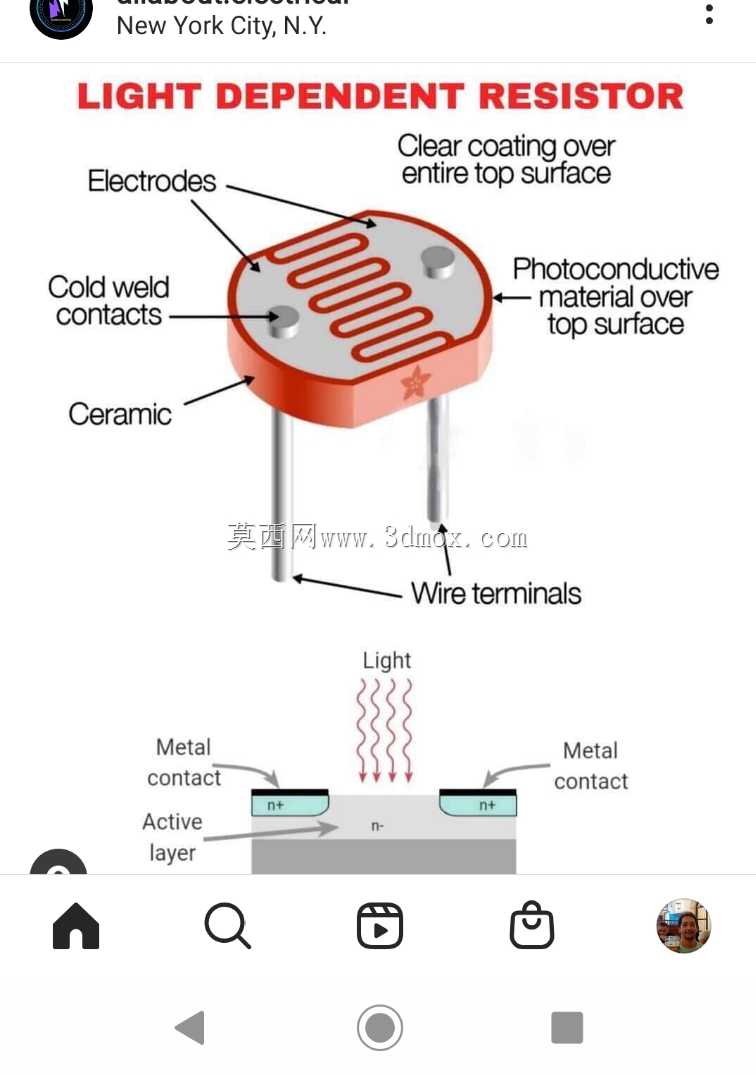

这个模型还原的直插式LDR，核心功能是通过入射光线强度改变自身阻值，为后端控制电路提供光强变化的模拟信号，设计时完整保留了元件的两个核心结构部分：顶部的感光封装区域和下方的直插引脚。感光区域的圆弧顶面、封装壳体的圆柱外径都按照常用直插LDR的实际尺寸做了还原，引脚的直径、引脚间距也匹配通用PCB板的标准孔位，在做PCB布局时可以直接调用这个模型核对元件与板上其他元器件的安全距离，避免出现元件过高碰壳、引脚长度不足无法过波峰焊的问题。

从设计思路上，建模时优先保证了安装边界的准确性，没有做多余的细节刻画，感光面的外形轮廓、壳体的台阶结构、引脚的伸出长度都严格对应量产元件的实测尺寸，不会出现模型尺寸偏大导致装配时预留空间不足的问题。很多工程师在做光感类结构设计时，常因为光敏电阻的模型尺寸不准，导致组装后感光面被外壳挡光，或者引脚和周边的电容、电阻元件发生干涉，这个模型把安装时需要重点核对的尺寸边界都做了精准还原：感光面顶端到引脚根部的总高度、壳体的最大外径、两个引脚的中心距、引脚的有效焊接长度，这些关键尺寸都和市售主流5mm直插LDR的参数一致，不管是做插件式安装还是引脚弯折后贴装，都能在三维环境里提前模拟装配状态。

在做小型光控开关的结构设计时，还可以用这个模型验证导光结构的设计合理性，比如在外壳上对应LDR感光面的位置设计导光柱，通过模型装配可以检查导光柱的端面和感光面的贴合间隙，避免间隙过大导致光线传导损耗，或者间隙过小顶压元件造成引脚脱焊。对于需要做灌封处理的户外传感模块，这个模型也能帮助计算灌封胶的预留空间，确认灌封后感光面不会被胶体覆盖，保证光线检测的灵敏度。

另外在做自动化产线的元件供料结构设计时，这个精准的LDR模型也能用来验证振动送料盘的轨道宽度、分料机构的卡口尺寸，确保元件在送料过程中不会出现卡料、翻件的问题，相比只用简化方块模型做布局，完整还原外形的模型能提前发现很多送料路径上的干涉点，减少产线调试时的结构修改工作量。
