便携式多用电参数测试装置结构设计

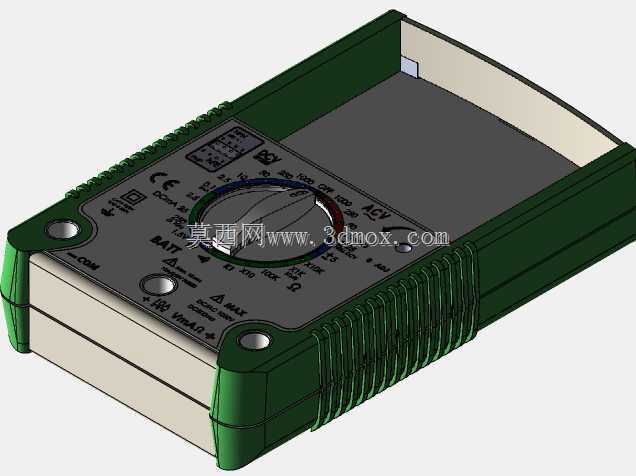

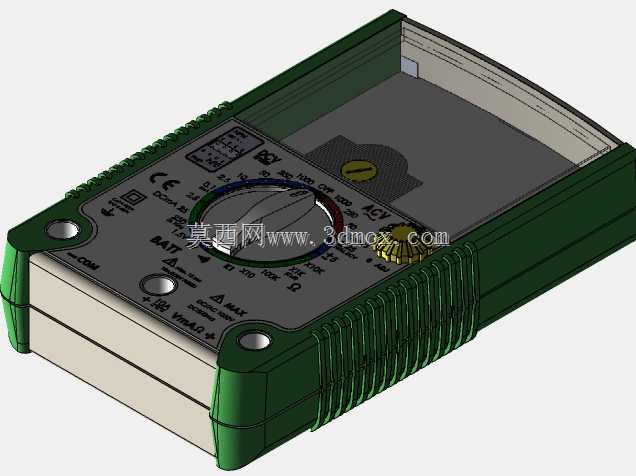

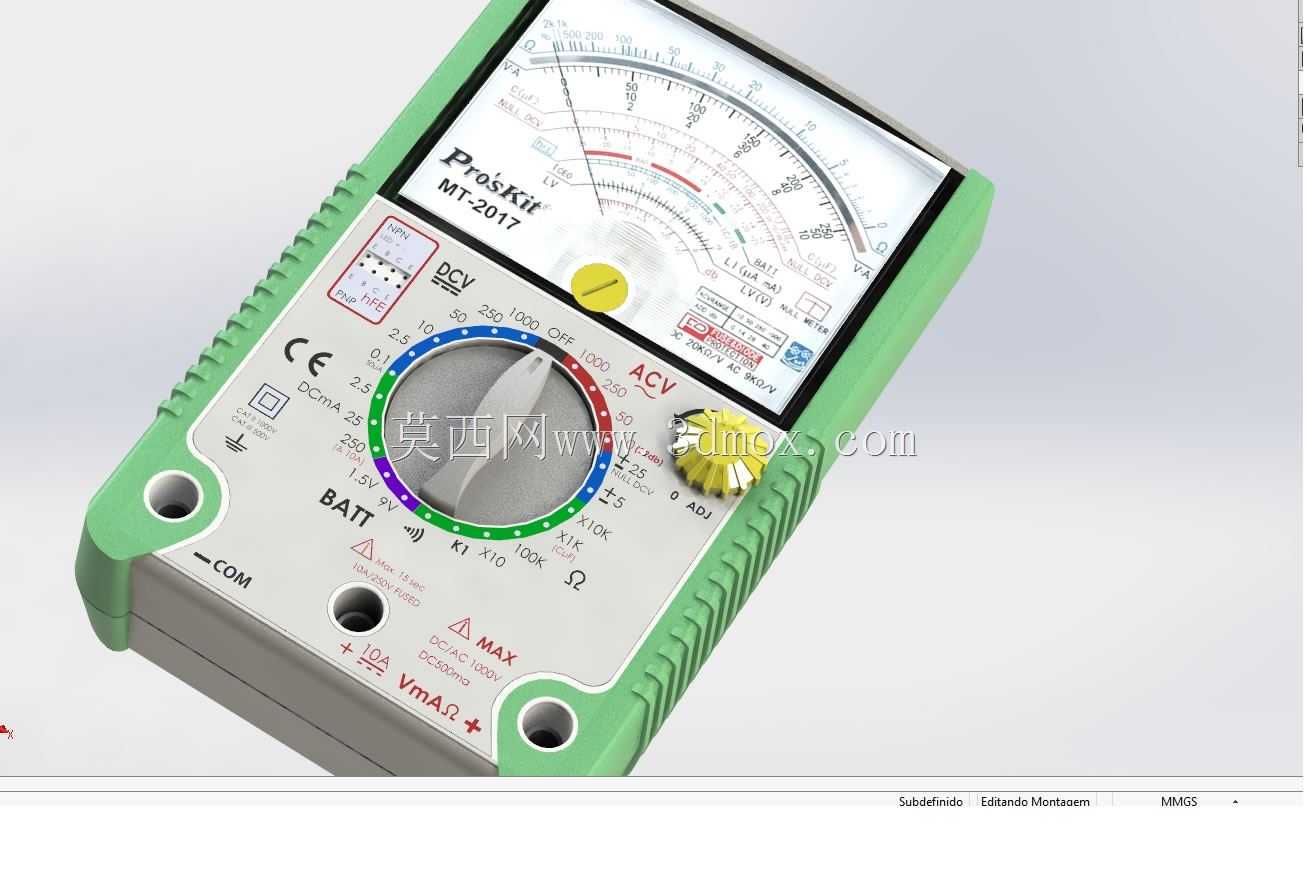

　　在电气运维、电子装联、实验室电路调试等场景中，这类多参数测试装置是一线作业人员随身配备的核心检测工具，日常作业里需要频繁完成通断判断、交直流电压测量、电阻值检测、电流参数采集等操作，对设备的握持手感、操作容错率、接口耐用性都有极高的实际要求。从结构设计逻辑来看，整体采用三角警示形态的上盖提示区并非装饰性设计，而是在设备堆叠存放、户外作业放置时，能够通过高对比度的黄黑配色快速让操作人员识别设备状态，避免误压测试表笔接口、误触量程切换旋钮。设备主体的握持区域做了内收弧度处理，匹配成年男性单手握持的掌宽尺寸，边缘做了R3的圆角过渡，长时间手持检测不会硌手，外壳采用阻燃ABS材质注塑成型，壁厚控制在2.2mm，既满足1.

　　2米自由跌落的防护要求，也不会让整体重量超过350g，适配长时间户外巡检的携带需求。正面的功能提示区域做了下沉式丝印槽，避免日常使用中按键摩擦导致标识磨损，下方的提示标识区特意预留了12mm的高度空间，可根据不同行业的定制需求，粘贴绝缘等级提示、校准有效期标签等运维标识，不会遮挡核心操作区域。测试表笔的接口设置在设备下端，接口间距留足18mm，避免插入表笔时手指误触金属接头发触电风险，接口内部做了防呆结构，不同功能的表笔接口采用不同内径的铜套，错插时无法完全插入，从结构层面降低操作失误概率。量程切换的旋钮设置在正面偏右位置，旋钮直径22mm，表面做了滚花处理，戴绝缘手套操作时也能精准转动切换档位，每一个档位的转动阻尼控制在0.

　　8N·m，切换时有清晰的段落反馈，无需目视就能确认档位是否到位。设备背部设计了可折叠的支撑脚，支撑脚展开角度为110度，放置在工作台面时屏幕倾斜角度刚好匹配坐姿操作的视线高度，支撑脚转轴处做了阻尼限位结构，频繁开合不会出现松动滑落的问题。电池仓设置在背部下方，采用卡扣式仓盖，无需额外工具就能更换电池，仓盖边缘做了一圈橡胶密封圈，满足IP54的防尘防水要求，适配潮湿工况下的临时检测需求。从安装边界来看，设备配套的便携收纳包预留了对应外形的泡棉槽，整体收纳尺寸控制在180mm120mm60mm，可以轻松放入电工工具包的侧袋，不会占用过多工具存放空间。在电路检修作业中，这类设备的结构设计需要平衡防护性能、操作便捷性与重量控制，

　　比如外壳的加强筋设置在内部，不会破坏外表面的流畅度，同时能提升外壳的抗挤压能力，避免设备被工具包内的其他五金件压坏屏幕。表笔线的收纳槽设置在设备两侧，不用时可以将表笔线缠绕在侧边的卡扣上，避免线材散乱缠绕，卡扣采用弹性POM材质，取放线材时无需刻意对准，单手就能完成操作。实际现场作业中，很多时候需要单手操作设备，另一只手扶住待测线路，所以所有的操作按键都设置在拇指可及的范围内，按键的触发力设置在1.5N，不会因为轻微触碰就误触发功能，也不会因为按压力度过大导致长时间操作手指酸痛。屏幕保护面板采用钢化亚克力材质，表面做了防眩光处理，户外强光下也能清晰读取测量数值，面板与外壳之间采用超声波焊接固定，缝隙处打密封胶，避免粉尘、水汽进入设备内部损坏电路元件。这类测试设备的结构设计没有冗余的装饰性结构，每一处外形设计都对应实际作业场景的需求，比如顶部的挂孔可以穿入挂绳，在高空作业时将设备挂在胸前，避免失手掉落；侧边的防滑条采用软胶材质，手心出汗时也能稳定握持，不会滑落。
