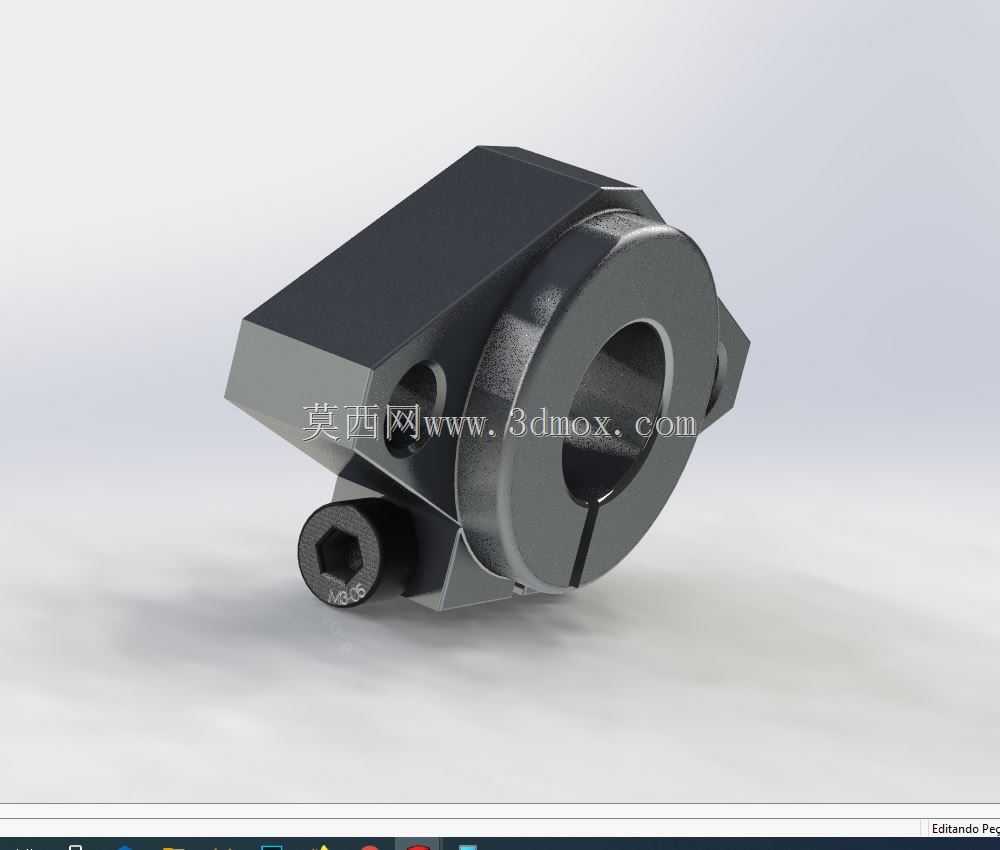

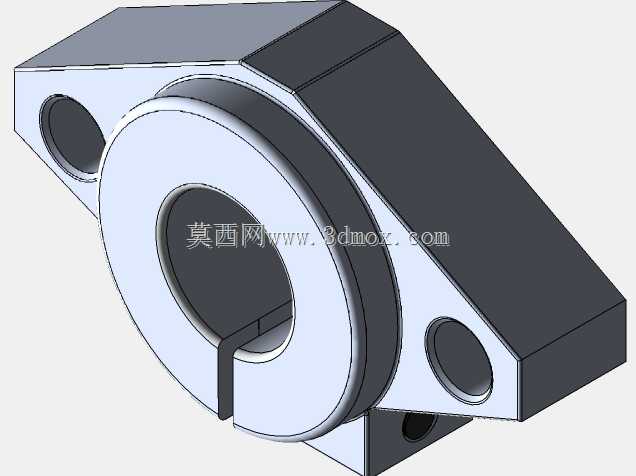

12毫米规格线性导轨水平安装支撑支架

在自动化生产线、小型数控进给机构、桌面级精密滑台这类需要做直线往复运动的设备场景里，线性导轨的安装支撑刚性直接决定了运动副的重复定位精度与长期运行稳定性，这款适配12毫米规格线性导轨的水平支架，正是针对这类安装需求设计的承载固定构件。很多现场安装场景里，设备安装基面的平面度很难达到线性导轨的安装要求，尤其是铝型材框架搭建的轻型设备，型材表面的平面度公差、拼接缝隙都会导致导轨安装后出现扭曲，运行时滑块卡滞、阻力波动大，长期运行还会加剧导轨滚道的磨损，缩短线性导轨的使用寿命，这款水平支架的核心作用，就是为12毫米规格的线性导轨提供统一的安装基准面，抵消安装基面的形位公差带来的装配误差。从结构设计逻辑来看，这款支架采用一体化的块状承载结构，没有多余的拼接部件，避免了多零件装配带来的累计误差，支架与导轨配合的安装面做了平整化处理，安装孔位的位置度公差严格匹配对应型号线性导轨的安装孔距，装配时不需要额外做孔位修配，直接通过紧固件就能将导轨固定在支架上，再将支架整体固定在设备的安装基面上即可。考虑到水平安装场景下的受力特性，支架的承载截面做了加厚处理，能够承受导轨运行时滑块带来的垂直方向载荷与侧向倾覆力矩，不会因为长期受载出现形变导致导轨精度丢失。支架的安装边界做了适配性设计，整体宽度与对应12毫米线性导轨的底座宽度匹配，不会超出导轨侧边过多占用设备内部的安装空间，对于安装空间紧凑的小型自动化设备来说，这种紧凑的外形尺寸能够有效减少空间占用，给其他传动部件、走线管路留出足够的布置空间。支架上的固定孔采用沉孔设计，紧固件安装后头部不会突出支架表面，避免与运动的滑块、拖链等部件发生干涉，同时沉孔的深度经过核算，能够保证紧固件锁紧后有足够的锁紧力，不会因为设备运行的振动出现紧固件松动的问题。在实际选型使用时，需要注意这款支架仅适配对应型号的12毫米规格线性导轨，安装前需要清理支架安装面与设备基面之间的杂物，避免铁屑、灰尘垫在结合面之间导致安装后支架倾斜，固定支架时需要按照对角线顺序逐步拧紧紧固件，不要单次将单个紧固件锁死，避免支架受压紧力不均出现形变。对于多段导轨拼接的长行程应用场景，可以将多个支架按照等间距排布在导轨下方，每段导轨的拼接位置下方必须设置一个支架作为支撑，避免拼接位置因为悬空出现下挠，影响导轨的拼接精度。这款支架的结构设计没有多余的工艺冗余，所有结构特征都服务于导轨安装固定的核心功能，既保证了足够的支撑刚性，又控制了整体的体积与重量，不管是用于新设备的结构设计选型，还是旧设备的导轨支撑改造，都能够快速适配，不需要对原有设备结构做大幅度的修改。很多桌面级数控设备、小型检测设备的直线运动机构在设计时，往往会忽略导轨下方的支撑结构，直接将导轨固定在薄铝板或者型材表面，设备运行一段时间后就会出现导轨形变、精度下降的问题，采用这种专用的水平支架对导轨进行分段支撑，能够以很低的成本提升整个直线运动机构的刚性，大幅降低后期的维护调整频率。在三维建模过程中，这款支架的所有安装孔位、配合尺寸都严格按照对应线性导轨的安装参数进行绘制，导入装配体后可以直接与导轨模型进行配合装配，不需要额外调整尺寸，能够有效缩短结构设计阶段的建模周期，设计人员可以直接将其调用到自己的设备装配模型中，快速完成直线运动机构的支撑结构布置，不需要从零开始绘制支架模型，也避免了自行绘制时出现孔位偏差、尺寸不匹配导致的装配干涉问题。
