SHF8水平轴线性导轨支架结构设计

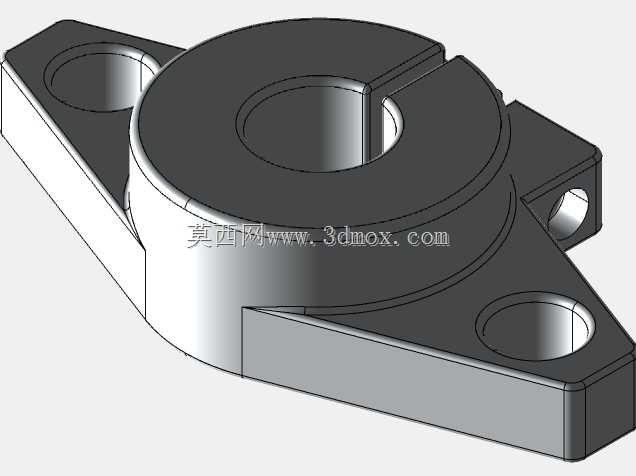

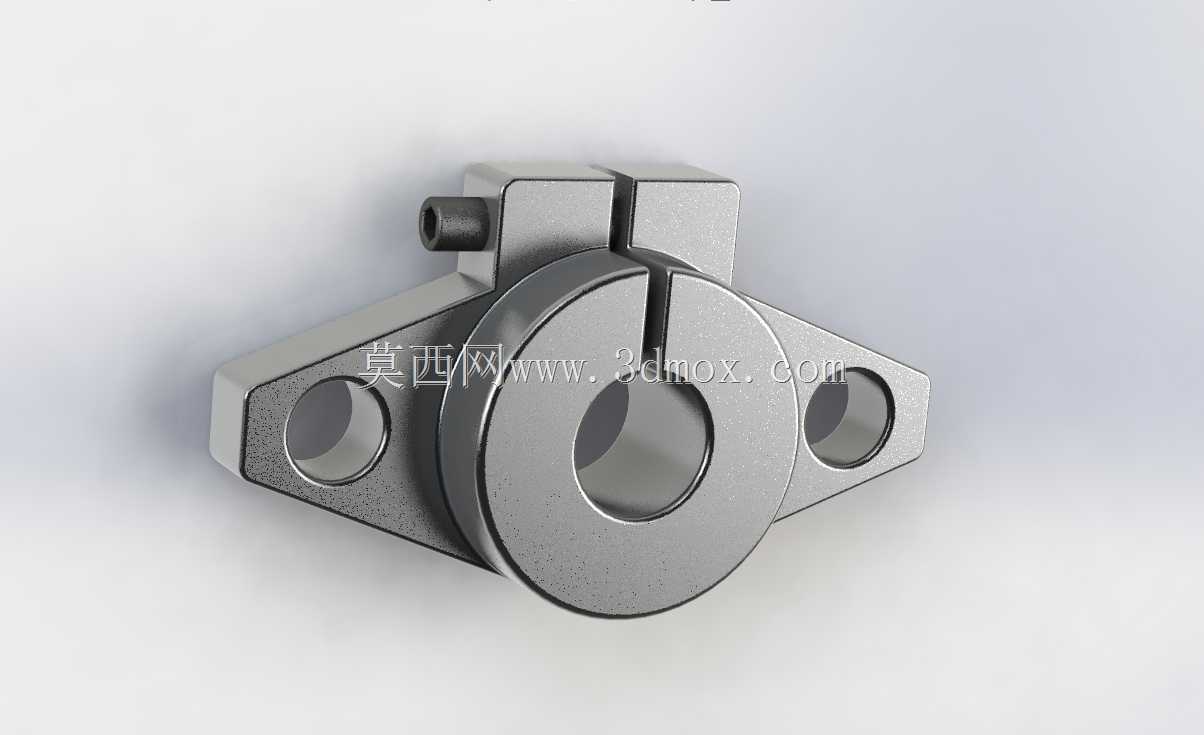

　　在自动化输送、小型CNC加工设备、3D打印运动模组以及精密检测工装的线性传动布局中，8mm规格光轴的支撑固定是非常常见的结构需求，这类小直径光轴多用于轻载、短行程的直线运动场景，承担运动部件的导向与载荷传递作用，而轴支架作为光轴与设备安装基座之间的连接载体，其结构合理性直接影响光轴的装配精度、运行稳定性以及长期使用的刚性表现。这款SHF8规格的水平轴支架，就是针对8mm直径线性光轴水平安装场景设计的支撑构件，适配市面上常规的SFH8系列配套光轴使用，能够满足多数轻载线性运动机构的轴端或中间支撑需求。从实际工程应用的场景来看，这类支架常被用在桌面级数控雕刻机的X/Y轴光轴固定、小型皮带输送线的从动辊轴支撑、自动化点胶设备的运动导向轴安装、实验室精密位移平台的轴系固定等场景，相比一体式的长轴支撑座，这种分体式支架的安装灵活性更高，既可以在光轴两端做端部支撑，也可以在长跨距光轴的中间位置增设辅助支撑，降低光轴的长径比带来的挠曲变形问题，尤其当光轴跨距超过400mm时，中间加装这类支架能够有效提升轴系整体刚性，避免运动过程中光轴出现震颤，影响运动终端的定位精度。从功能特性上看，这款支架采用侧压式锁紧结构，支架本体上开设有与8mm光轴适配的半圆定位槽，配套的压块通过锁紧螺丝能够将光轴牢牢压合在定位槽内，相比顶丝固定的结构，这种半包式的压合结构与光轴的接触面积更大，锁紧后光轴不会出现单点受力导致的局部变形，

　　同时也能避免长期运行中顶丝松动造成的光轴移位问题。支架的安装基面设计有两个沉头安装孔，能够适配M4规格的内六角螺丝，将支架整体固定在设备的安装基板或者铝型材框架上，沉孔设计能够让螺丝头部完全沉入支架内部，不会突出安装面干涉其他运动部件的运行。在设计思路上，这款支架充分考虑了小规格线性轴安装的空间局限性，整体结构做了紧凑化处理，支架本体的宽度控制在20mm以内，高度方向从安装基面到轴中心的高度为13mm，这个中心高尺寸与市面上多数同规格SHF系列支架保持通用互换性，设备设计选型时不需要额外调整其他配套部件的安装尺寸，能够直接替换同规格的现有支架产品。支架的定位槽与安装基面之间的形位公差做了严格控制，

　　定位槽的轴线与安装基面的平行度控制在0.02mm以内，两个安装孔的中心距公差控制在±0.05mm，确保支架安装到设备上之后，光轴的轴线能够与设计的运动方向保持平行，不会出现卡滞、运动阻力过大的问题。材质选择上，这类支架通常采用铝合金材质经CNC铣削加工成型，表面做阳极氧化处理，既保证了足够的结构刚性，又能控制整体重量，同时阳极氧化层能够提升支架的耐磨性能与防锈能力，适配车间多尘、有少量切削液飞溅的工作环境。从安装边界尺寸来看，这款支架的总长度为34mm，总宽度为18mm，安装基面到底部的平面度控制在0.01mm以内，确保安装时能够与设备基板完全贴合，不会出现安装倾斜的问题。光轴安装孔的中心距离支架外侧端面的距离为8mm，

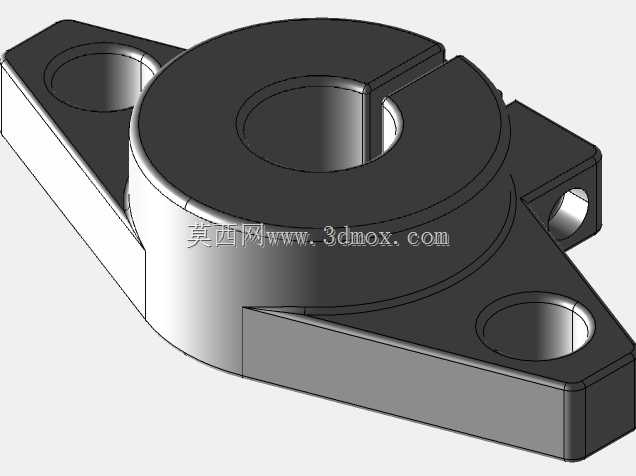

　　在多支架并排安装或者靠近设备壁板安装时，能够预留足够的螺丝锁紧操作空间，不会出现扳手无法操作的情况。在实际装配过程中，需要先将支架通过安装螺丝初步固定在设备基板上，不要完全锁紧，之后将光轴穿入支架的定位槽内，调整光轴的同轴度以及与运动方向的平行度，确认所有支撑座的定位槽都与光轴完全贴合、光轴滑动无卡滞后，再依次锁紧支架的安装螺丝与压块的锁紧螺丝，这样的装配顺序能够避免过定位导致的光轴变形问题。对于运行速度低于0.5m/s、轴向载荷低于50N的轻载线性运动场景，这款支架完全能够满足长期稳定运行的需求，相比更高规格的铸钢支撑座，它的成本更低、安装更便捷，非常适合民用小型自动化设备、教学实验装置、DIY数控设备的轴系搭建使用。在三维建模过程中，这款支架的所有安装孔位、定位槽尺寸、中心高参数都按照实物的实际装配尺寸做了1:1还原，建模时对压块与本体的配合间隙、沉孔的深度与角度、锁紧螺丝的避让空间都做了准确呈现，设计人员在做设备整体装配时，可以直接将这个模型调入装配体中，不需要再额外核对安装尺寸，能够有效减少设计阶段的尺寸核对工作量，避免出现安装干涉、孔位不对的问题。
