俄制12AU7型ECC82真空电子管结构设计

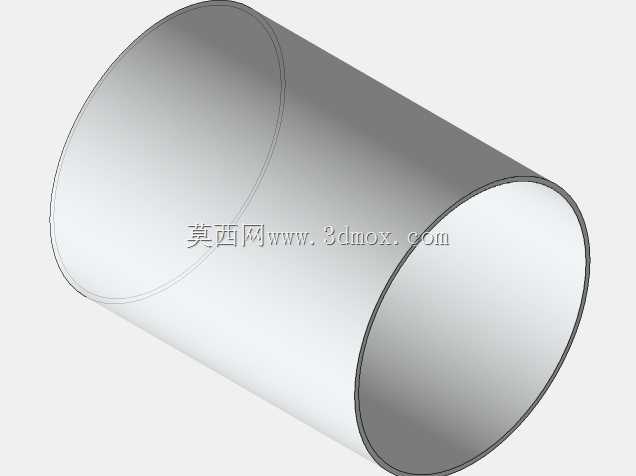

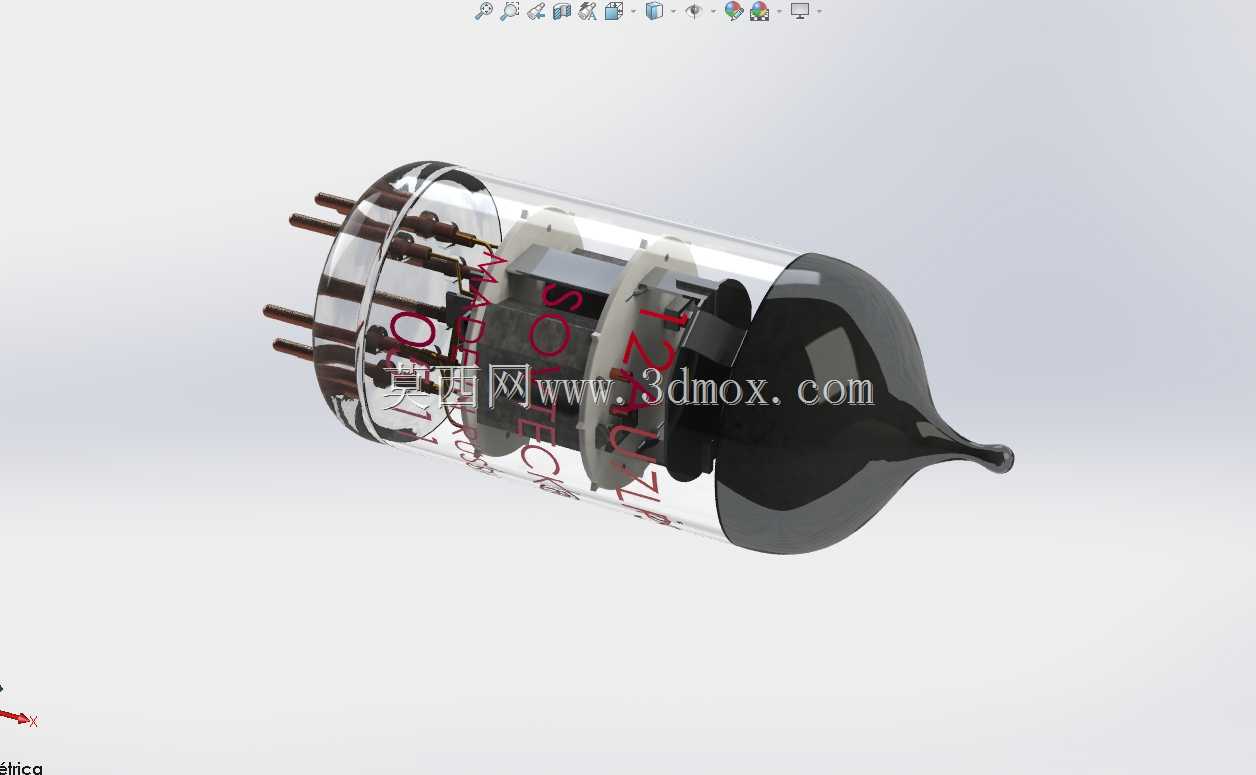

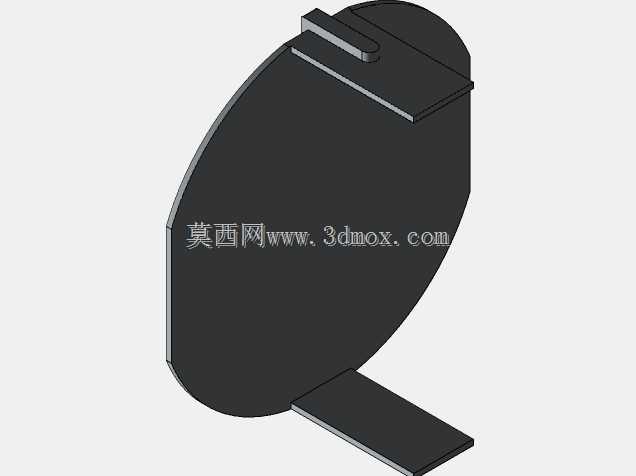

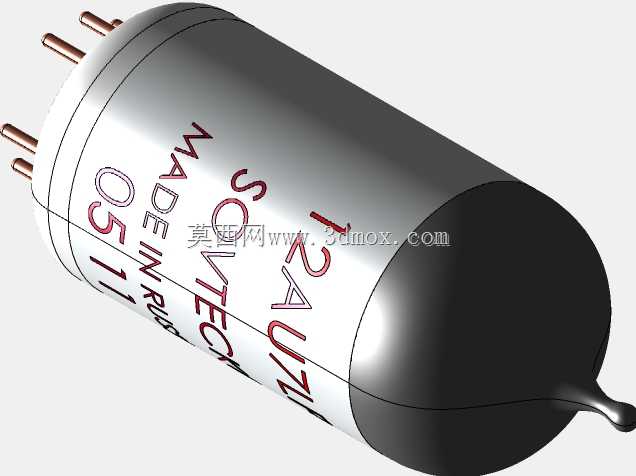

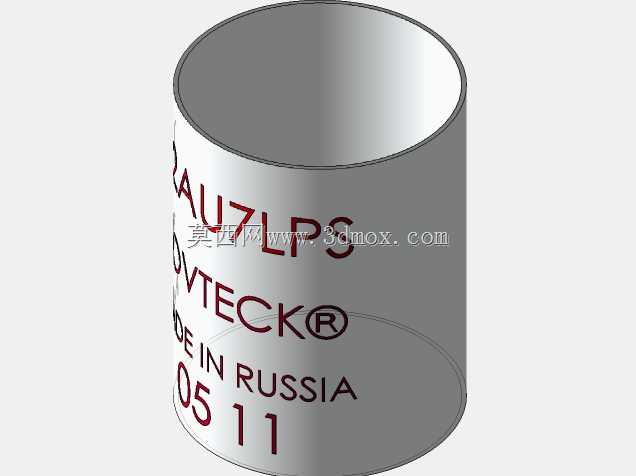

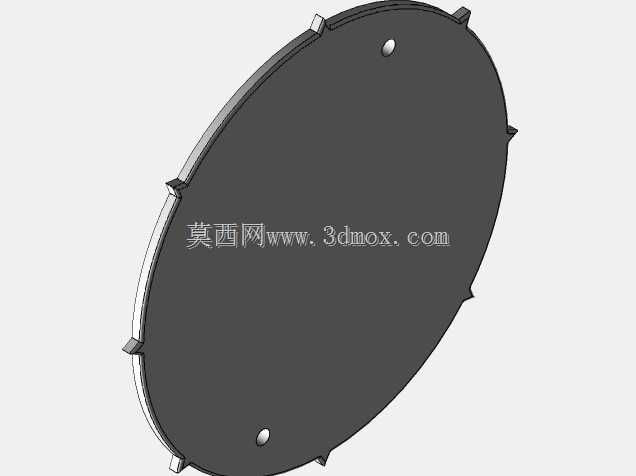

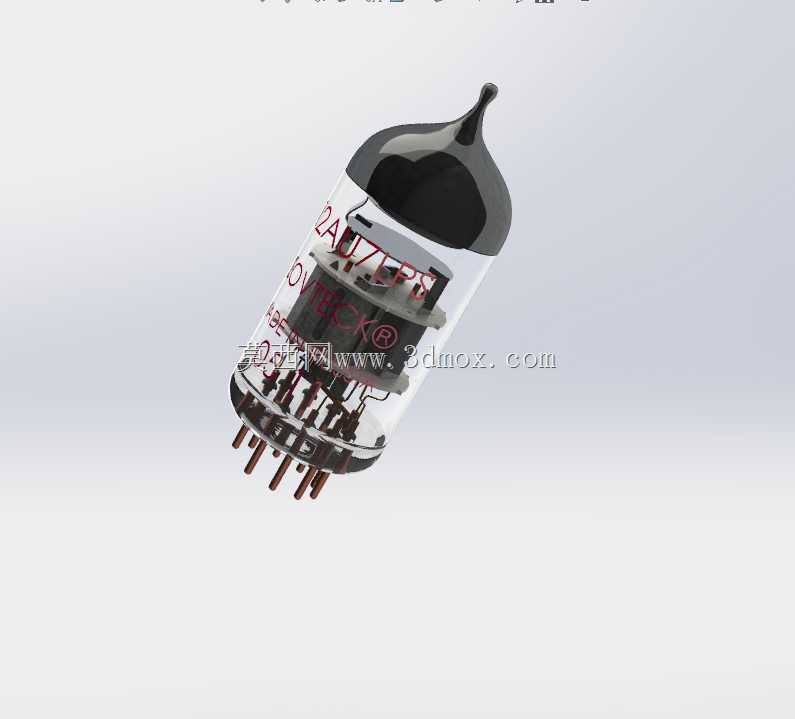

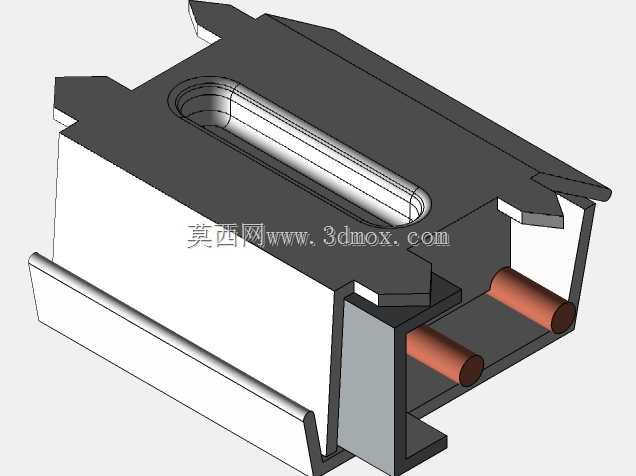

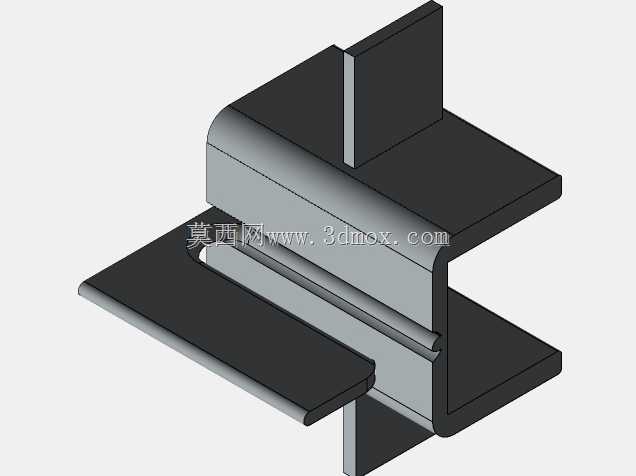

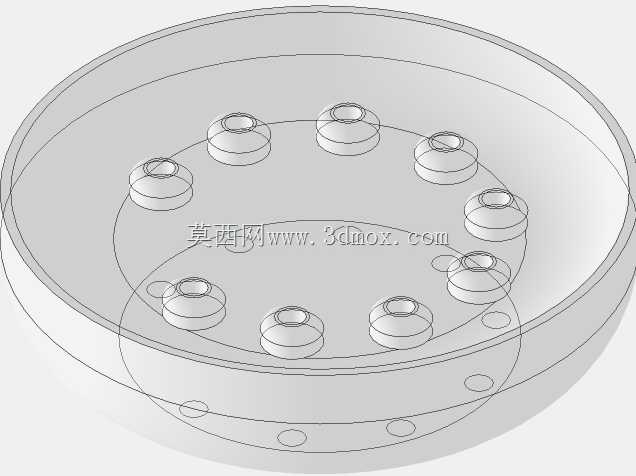

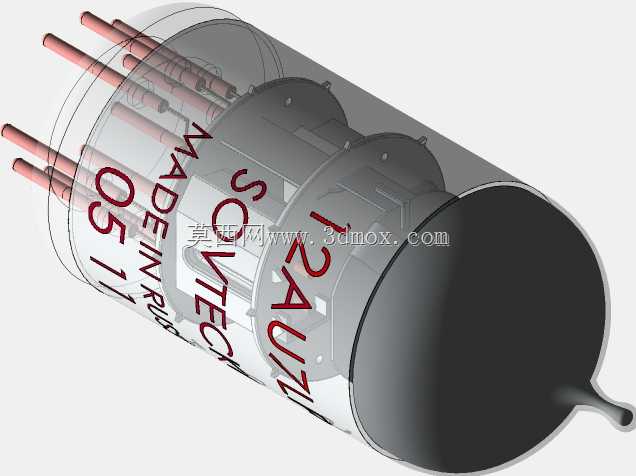

在高保真音频放大、精密测试仪器、老式无线电收发设备的电路设计场景里，真空电子管始终占据着固态器件无法完全替代的位置，尤其是 Sovtek 出品的这款12AU7对应ECC82型号的双三极真空电子管，至今仍是音频发烧友搭建胆机、工业测控设备做小信号前置放大的常用选型。做这款电子管的三维结构设计时，首先要还原的是其作为插装式有源器件的安装适配特性，管身采用透明硼硅酸盐玻璃外壳封装，既可以隔绝外界空气维持管内高真空工作环境，也能直观观察内部电极的工作状态，玻璃外壳的吹制成型弧度、顶部抽真空封接的尖顶结构都严格参照实物的成型工艺做了还原，避免建模时出现不符合实际加工逻辑的曲面断层。管基部分采用电木材质的八脚插装基座，八个插脚的排布间距、伸出长度、引脚直径都严格遵循小九脚电子管的通用安装规范，适配市面上标准的八脚电子管管座，安装时插脚插入管座对应簧片后即可完成电气连接与机械固定，不需要额外的紧固件，管身与管基的封接位置做了台阶过渡结构，保证玻璃与电木基座结合处的结构强度，避免日常插拔、运输过程中出现玻璃开裂的问题。管体内部的结构还原是建模的核心部分，两组独立的三极管单元沿管身中轴线对称排布，阴极、栅极、阳极的层间间距严格按照电子管的电气性能要求设置，阴极采用旁热式结构，外围的栅极采用细密的金属丝网绕制结构，阳极采用涂黑的金属冲压件，既可以屏蔽外部电磁干扰，也能更好地散逸电子轰击产生的热量，内部的金属支撑云母片按照实物的固定点位做了开孔与卡位设计，所有内部电极的引线都精准连接到对应管基插脚，引线的走线路径避开了电子发射的核心区域，避免工作时出现引线带电干扰电子流的问题。从实际安装边界来看，这款电子管的管身最大外径、整体插装长度都符合同型号电子管的通用尺寸，在做胆机机箱布局、管座开孔位置设计时，可以直接套用该三维模型做干涉检查，不需要额外测量实物尺寸，管身的玻璃外壳属于易碎结构，建模时也还原了管壁的实际厚度，在做设备结构防护设计时，可以参考该模型预留足够的缓冲空间，避免安装时外力直接作用在玻璃管身上。在音频放大电路中，这款电子管主要负责小信号电压放大，工作时灯丝通电加热阴极，阴极受热发射电子，栅极施加输入信号电压控制电子流大小，阳极接收电子完成信号放大，双三极管的独立结构可以将其中一组做共阴放大、另一组做阴极输出，适配不同的电路拓扑需求，相比同参数的固态放大器件，这款电子管的放大曲线更平缓，偶次谐波失真占比更高，出来的音频听感更温润，这也是至今仍有大量音频设备选用该型号电子管的核心原因。建模过程中对管身印刷的品牌标识、型号字符都做了凹凸纹理还原，既可以用于产品外观展示，也能在做设备装配演示时直观区分器件型号，避免生产装配过程中出现插错型号的问题，管基的插脚表面做了镀锡层的质感还原，符合实际电子管引脚的可焊性要求，在做PCB板布局设计时，也可以参考该模型的引脚位置绘制封装，保证实物焊接时引脚与焊盘的对位精度。
