AFR0-32VDC直流电源结构设计

　　在工业控制回路、小型自动化设备的电控系统搭建场景里，直流供电单元的选型与结构适配，往往是决定整套设备运行稳定性的核心环节之一。本次设计的AFR 0-32VDC规格电源，主要面向低压直流供电场景，覆盖从传感器信号回路供电、小型执行机构驱动供电到工控板卡辅助供电的多类使用需求，适配各类需要宽范围可调直流电压输出的设备端安装场景。

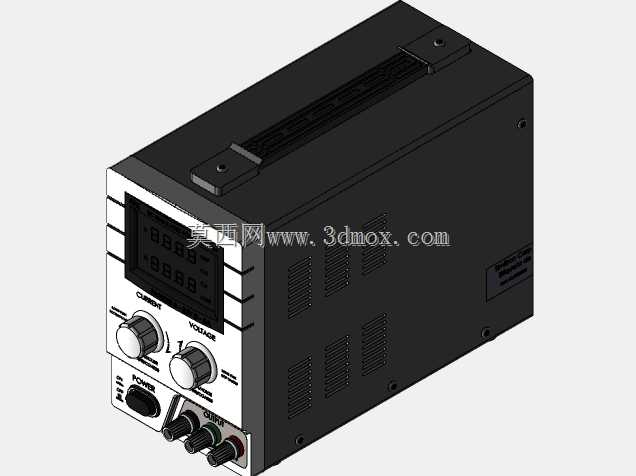

　　从实际功能层面看，这款电源可实现0到32伏特直流电压的连续输出调节，能够匹配不同额定电压等级的低压直流负载，避免了多规格电源备货的冗余问题，在设备调试阶段也可通过电压微调适配不同工况下的负载供电要求。设计过程中优先考虑了安装场景的通用性，外壳采用规整的长方体结构，边角做圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员或线缆绝缘层，也能在紧凑的电控柜安装空间内减少空间占用，相邻安装的电气元件不会出现结构干涉。

　　结构设计阶段，首先明确了安装边界的约束条件：常规电控柜内的导轨安装、螺丝固定安装两种主流方式都做了适配结构预留，底部预留标准DIN导轨卡扣安装位，四个边角设置沉头螺丝固定孔，可根据现场安装条件灵活选择固定方式。外形尺寸按照常规低压电气元件的模数化尺寸做适配，宽度匹配多回路电控柜的元件排布间距，接线端子设置在壳体同侧的上下两端，强电输入与弱电输出端子做明确的物理分区，避免接线过程中出现强弱电混接的操作失误，端子旁预留清晰的标识刻印区域，无需额外粘贴标识牌即可完成接线点位标注。

　　壳体的散热结构做了针对性优化，在壳体两侧设置阵列式通风槽，通风槽的开孔方向斜向朝下，既保证内部功率元件工作时的热量可通过空气对流散出，也能避免设备上方掉落的金属碎屑、灰尘直接落入壳体内部造成电路短路，适配车间多尘、存在少量金属碎屑的工业使用环境。内部元件的排布按照功率回路与控制回路分离的原则布局，功率发热元件靠近通风槽位置布置，控制采样元件远离发热区，减少温度漂移对输出电压精度的影响，同时内部预留足够的走线空间，高低压走线分槽布置，降低电磁干扰对输出稳定性的影响。

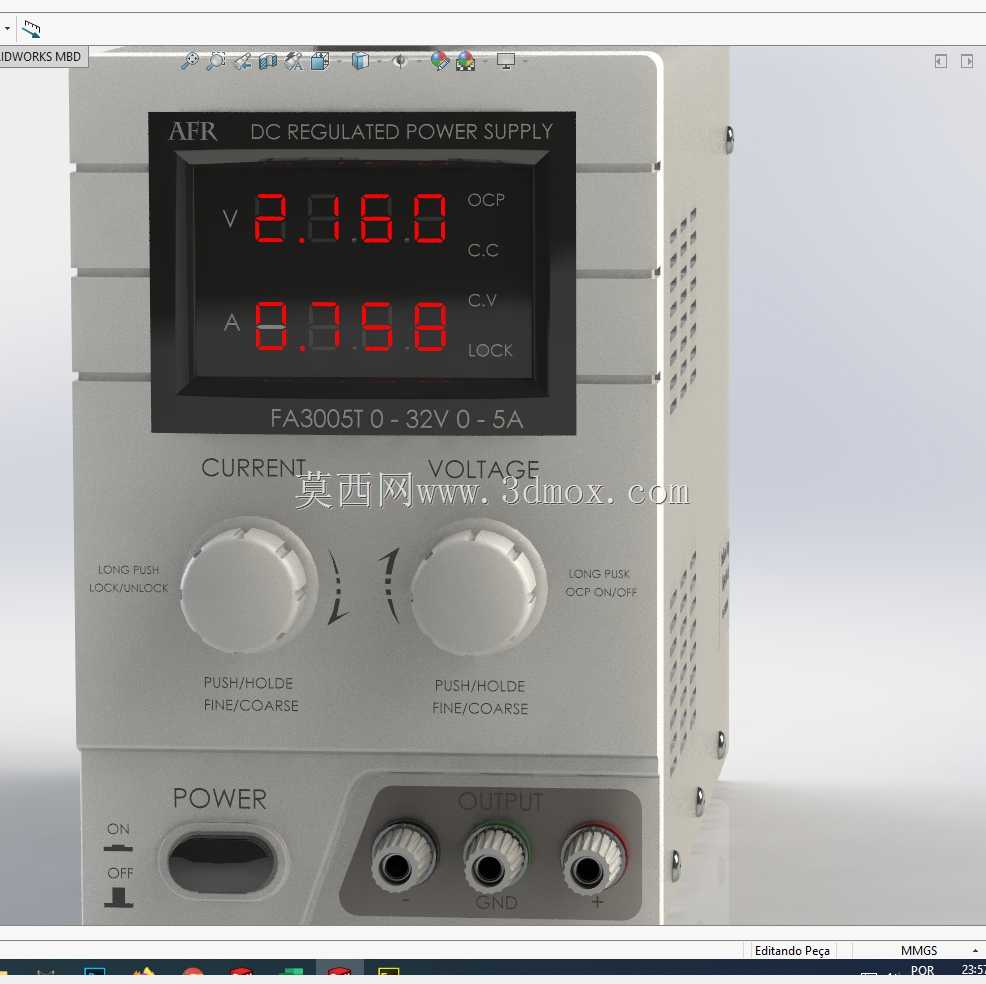

　　在实际设备集成场景中，这款电源可直接嵌入小型自动化设备的电控仓内，也可作为独立供电单元安装在系统电控柜的元件排布区，输出电压的调节旋钮设置在壳体正面，搭配电压数值显示窗口，调试人员无需打开设备外壳即可直观查看输出电压数值，完成电压参数的微调操作，大幅降低现场调试的操作复杂度。接线端子采用防松脱的压接式结构，适配多规格线径的多股铜芯线缆，压接后可承受设备运行过程中的振动拉扯，避免长期运行后出现接线松动导致的供电中断问题。

　　考虑到工业场景的长期使用可靠性，壳体材质选用阻燃级工程塑料，具备足够的结构强度与绝缘性能，可承受一定程度的外力冲击而不出现开裂，同时满足电气安全的绝缘防护要求。壳体的拼接结构采用卡扣加密封胶条的组合方式，既方便生产组装与后期维护拆解，也能达到基础的防尘防溅防护等级，适配车间内的常规使用环境，无需额外加装防护外罩即可稳定运行。
