22R1/8W碳膜直插电阻三维建模

　　在消费电子、工业控制板卡、教学实验电路的PCB设计环节中，直插碳膜电阻是最基础也最常用的被动元件之一，这款22R阻值、1/8W额定功率的电阻，常被用于信号限流、电平下拉、分压采样等电路场景，尤其是在插件工艺的电路板、面包板原型搭建、PROTEUS电路仿真配套的结构验证环节，精准的三维模型能帮助结构工程师提前完成元件布局干涉检查，避免生产阶段出现元件与外壳、接插件、相邻高器件的空间冲突。

　　从实际使用场景来看，这类小功率直插电阻多用于低压小信号回路，比如单片机IO口的限流、运算放大器反馈回路的参数匹配、LED指示灯的电流限制，工作环境通常为常温室内板卡，额定功耗下本体温升控制在行业标准允许范围内，不会对周边热敏元件造成热干扰。设计这款三维模型时，首先还原了碳膜电阻的典型结构：中间的陶瓷基体是整个元件的承载核心，表面覆盖碳膜电阻层后，通过色环标注阻值与精度，外层包裹浅蓝色的酚醛绝缘漆，起到绝缘、防潮、保护电阻膜的作用；两端的金属帽是电阻膜与引脚的连接过渡结构，保证电连接的可靠性，引脚采用镀锡铜包钢线，具备良好的可焊性与机械强度。

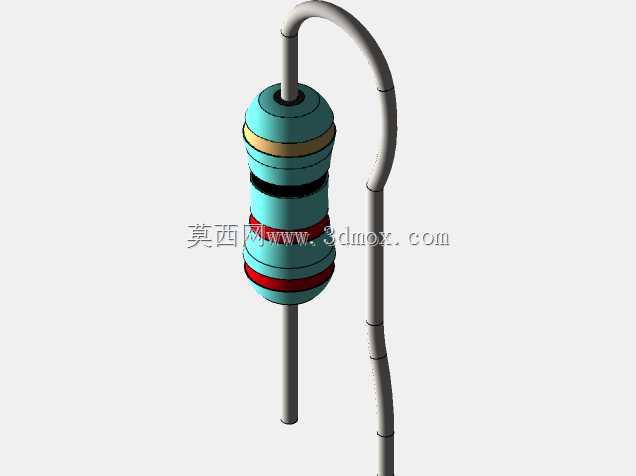

　　建模过程中，首先确定了元件的核心尺寸边界：陶瓷基体的直径控制在2.3mm左右，本体长度6mm，符合1/8W碳膜电阻的行业通用尺寸规范；引脚直径0.55mm，是直插电阻的标准引脚线径，两个引脚的中心距设计为10mm，匹配通用PCB板上的标准插件孔距，引脚伸出本体的长度设置为22mm，既满足手工焊接、波峰焊的引脚长度需求，也预留了生产时剪脚的余量。考虑到实际生产中电阻引脚并非完全笔直，模型特意还原了引脚轻微的成型弧度，更贴近真实元件的出厂形态，避免理想化直引脚模型在装配仿真时出现与实际生产不符的干涉误判。

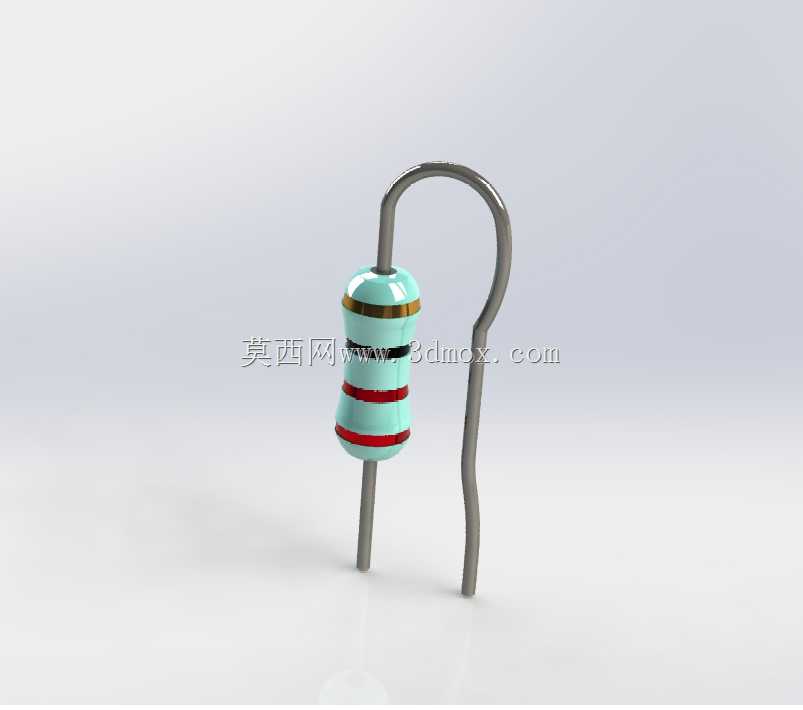

　　结构设计上，绝缘漆层的厚度控制在0.15mm，既还原了真实产品的涂层厚度，也不会让本体直径超出实际尺寸范围；色环的位置严格按照22R电阻的色标规则排布：第一环红色代表2，第二环红色代表2，第三环黑色代表0，第四环金色代表±5%精度，色环宽度、间距都参照实物比例设置，方便在三维装配场景下快速识别元件参数，不需要切换到二维BOM表就能完成元件核对。两端金属帽与陶瓷基体的配合做了0.02mm的过盈配合模拟，还原真实生产中金属帽压接在陶瓷基体两端的装配关系，引脚与金属帽的连接位置做了圆弧过渡，避免尖锐棱角不符合实际加工工艺。

　　在装配边界验证层面，这款模型可以直接导入各类三维机械设计软件，与PCB板的三维模型配合完成布局检查：当电阻采用卧式贴板安装时，本体最高点距离PCB板面的高度为2.5mm左右，不会与上方高度3mm以内的贴片元件、结构件产生干涉；如果采用立式安装，本体垂直于板面，占用的PCB面积更小，此时元件最高点距离板面高度为28mm左右，需要在结构设计时预留对应的垂直空间。引脚的成型角度也做了可调整的建模预留，工程师可以根据实际板卡的安装需求，调整引脚的弯折角度、剪脚长度，适配不同的安装场景，比如高密度板卡上的卧式弯折安装、空间受限区域的斜向安装等。

　　不同于理想化的电子元件模型，这款建模充分考虑了实际元件的公差范围：本体直径的公差控制在±0.1mm，引脚直径公差±0.02mm，引脚中心距公差±0.2mm，完全符合行业通用的元件尺寸公差标准，在做PCB封装设计、结构干涉检查时，不会因为模型尺寸过于理想化导致实际生产时出现元件插不进孔、与周边结构碰撞的问题。对于教学场景而言，精准的三维模型可以帮助电子专业的学生更直观地理解直插电阻的结构组成，区分不同功率电阻的尺寸差异，配合电路仿真软件完成从电路原理到结构实现的完整设计流程；对于企业的结构工程师而言，这款模型可以直接调用到产品的BOM装配体中，减少重复建模的工作量，提升板卡结构设计的效率，避免因为元件模型尺寸不准导致的试产返工。
