在电子电路设计、嵌入式开发的仿真验证环节,直插式碳膜电阻是最基础也最常用的被动元件之一,这款10M阻值、1/8W额定功率的电阻器三维模型,主要适配PROTEUS电路仿真平台的可视化搭建需求,同时也可用于电子实训教具、电路板装配演示场景的三维可视化展示。从实际电路应用来看,10M高阻电阻常被用于高压检测回路的分压采样、CMOS器件输入端的泄放保护、微弱信号采集回路的限流匹配,1/8W的额定功率足以覆盖绝大多数信号级电路的功耗需求,不会出现过功率烧损的问题,在消费类电子控制板、小型传感节点、教学实验电路中都有极高的使用频次。

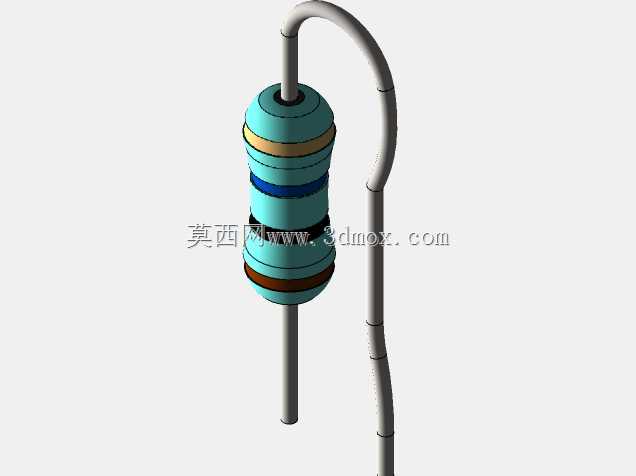

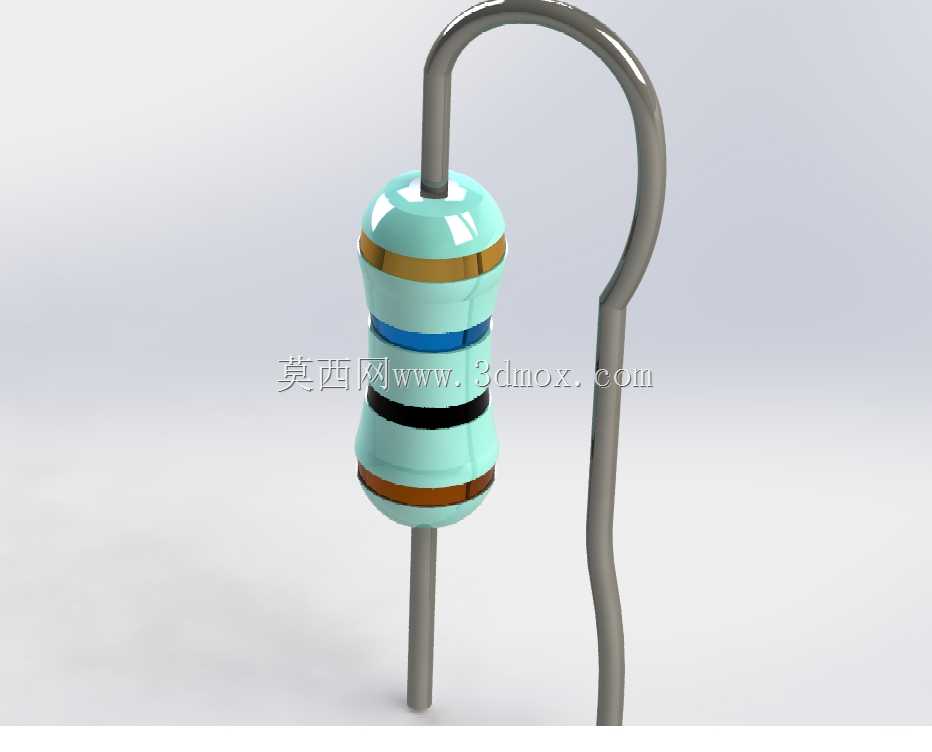

设计这款模型时,首先还原了轴向直插电阻的典型结构:中间的陶瓷基体是电阻的核心承载结构,碳膜层通过高温蒸镀附着在陶瓷棒表面,通过刻槽调整阻值精度,外部包裹的蓝色环氧漆层起到绝缘、防潮、保护碳膜层的作用,表面的色环严格按照10M阻值的色标规则绘制,依次为棕、黑、蓝、金,对应阻值10MΩ、误差精度5%,方便使用者在三维场景中直接识别阻值参数。两端的金属帽是电阻膜与引脚的连接结构,采用压接工艺与陶瓷基体固定,保证电连接的可靠性,引出的镀锡铜引脚采用标准线径设计,适配常规面包板、PCB通孔的插装尺寸,引脚的弯折形态还原了实际手工焊接时的常见成型状态,更贴近真实装配后的视觉效果。
从安装边界尺寸来看,这款电阻的本体直径、本体长度都符合1/8W直插电阻的行业通用尺寸,引脚长度预留了足够的裁剪余量,在PCB布局仿真时,可以直接按照标准通孔焊盘间距进行放置,不会出现装配干涉问题。模型的细节处理上,还原了环氧漆层的哑光质感、金属引脚的金属光泽、色环的印刷质感,在装配演示、仿真动画制作时可以呈现更真实的视觉效果,不会出现过于卡通化的失真问题。不同于功率电阻需要考虑散热片安装、螺栓固定的结构,这类小功率直插电阻的安装方式就是通孔插装后波峰焊或手工焊接,引脚的成型角度可以根据实际PCB的安装空间调整,模型中呈现的单引脚弯折形态,就是实际生产中为了避免电阻本体贴板过近影响散热、或者适配板上凸起元件高度的常见处理方式,在做虚拟装配验证时,可以直接参考这个成型尺寸评估周边元件的安全间距。
在电路仿真的三维可视化场景中,这类元件模型不需要做结构强度、热力学的仿真分析,核心是还原真实元件的外形比例、标识特征,让电路搭建的演示过程更贴近真实硬件组装的观感,不管是用于教学课件制作、电路装配流程演示,还是电子产品的爆炸图展示,都能提供足够真实的视觉支撑。设计过程中特意规避了非通用的特殊结构,所有尺寸都参照行业通用的直插电阻规格书设定,保证在不同的电路设计场景中都能通用,不需要额外调整尺寸比例就能直接调用。
