2.2兆欧1/8瓦碳膜色环直插电阻三维建模

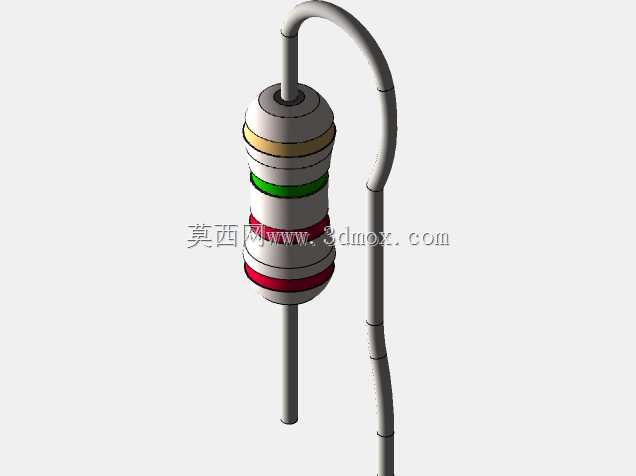

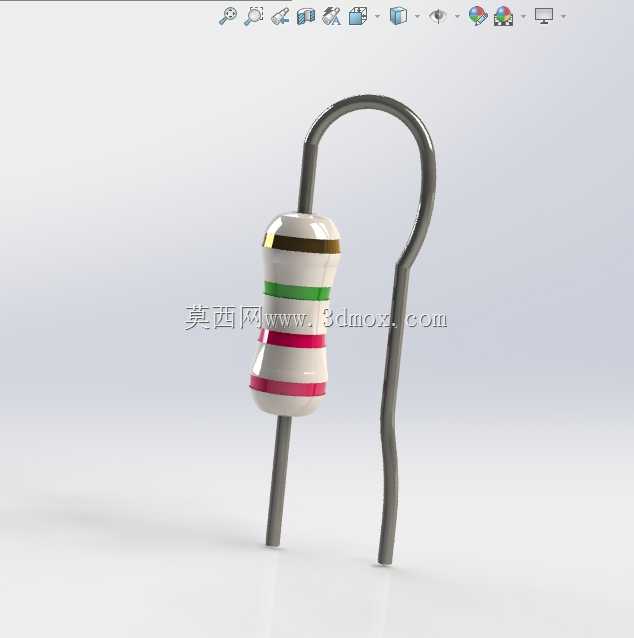

在消费类电子、工业控制板卡、低压信号调理电路的PCB布局布线阶段，直插色环电阻的三维模型是完成整机结构干涉校验、板级装配仿真的基础要素，这类小功率电阻作为电路中最基础的无源限流、分压元件，广泛应用在电源回路的泄放支路、信号采样的分压网络、MCU输入端口的上拉下拉位置，单颗器件的外形偏差、引脚成型尺寸误差，都会直接影响波峰焊工序的引脚吃锡效果、自动插件机的插装成功率，甚至在高密度布局的板卡上引发与相邻贴片电容、接插件的结构干涉。本次建模的2M2阻值1/8W额定功率电阻，采用行业通用的轴向引线碳膜电阻结构，本体采用高温阻燃涂覆层，表面通过四色环标识阻值精度，色环排布遵循通用色标规则，从端部金色精度环反向识别，前三环分别对应阻值的有效数字与倍率，可直接通过外观快速判读参数，无需借助仪表测量，适配生产线来料抽检、手工焊接场景的快速分拣需求。建模过程中优先还原实际量产器件的尺寸边界，电阻本体的圆柱直径、有效长度完全对标行业通用1/8W碳膜电阻的封装尺寸，两根轴向引线的线径采用标准镀锡铜包钢线规格，引线伸出本体的长度预留了常规波峰焊所需的引脚剪切余量，同时还原了实际生产中引线成型的自然弯折弧度，没有采用生硬的直角折弯结构，避免仿真装配时出现与PCB焊盘位置的匹配偏差。在结构细节处理上，本体两端的金属端帽与引线的衔接位置做了写实的圆弧过渡，还原了实际封装工艺中端帽压接包裹电阻本体端部的结构特征，色环的宽度、相邻色环的间距完全参照实物的印刷比例，没有出现色环错位、宽度不均的问题，涂覆层表面做了细微的哑光质感处理，还原酚醛树脂涂覆层的真实表面状态，避免建模时过度光滑导致的渲染失真。从装配适配性来看，该模型的引脚间距完全匹配标准2.54mm网格PCB的焊盘孔位设计，可直接导入各类PCB设计软件的3D预览环境，完成板卡整体的装配检查，校验电阻本体与周边 taller 元件的高度差是否满足外壳装配的安全距离，尤其是在开放式壳体的小家电、工控模块产品中，这类直插元件的本体高度直接影响内部绝缘间隙的设计，精准的三维模型可帮助结构工程师在开模前就完成间隙校验，减少试产阶段的结构修改次数。不同于贴片电阻的表贴装配形式，这类轴向引线电阻在实际装配时可根据板卡空间需求对引线进行不同形式的弯折成型，比如卧式贴板安装、立式悬空安装，建模时保留了引线的可编辑参数特征，设计人员可根据实际安装需求调整引线的弯折角度、成型高度，快速适配不同的安装场景，无需重新构建基础模型。在电路功能层面，1/8W的额定功率可满足绝大多数低压信号回路的功耗需求，2.2MΩ的高阻值特性常被用于高压采样回路、高阻抗输入端口的阻抗匹配，这类应用场景下电阻的本体长度直接关系到高压下的爬电距离设计，精准的本体尺寸建模可帮助电气工程师在布局时准确核算相邻走线、相邻元件之间的绝缘距离，避免高压工况下出现沿电阻本体表面的拉弧放电问题。建模时还还原了电阻本体端部的轻微收弧特征，这是实际生产中涂覆层固化时的自然工艺特征，很多通用电阻模型会忽略这一细节，导致渲染效果与实物存在明显差异，对于需要制作产品装配爆炸图、生产作业指导书三维示意图的场景，这类细节的还原可大幅提升技术文档的写实度，帮助产线作业人员快速识别对应元件，减少错料风险。引线部分的建模还原了镀锡层的细微表面质感，没有采用过于光亮的金属材质，匹配实际电子元件引线的哑光镀锡外观，在做整机产品的渲染展示时，可更真实地呈现板卡焊接后的实际效果，避免元件外观过于突兀影响整体展示质感。
