22k1/8W直插色环电阻三维结构

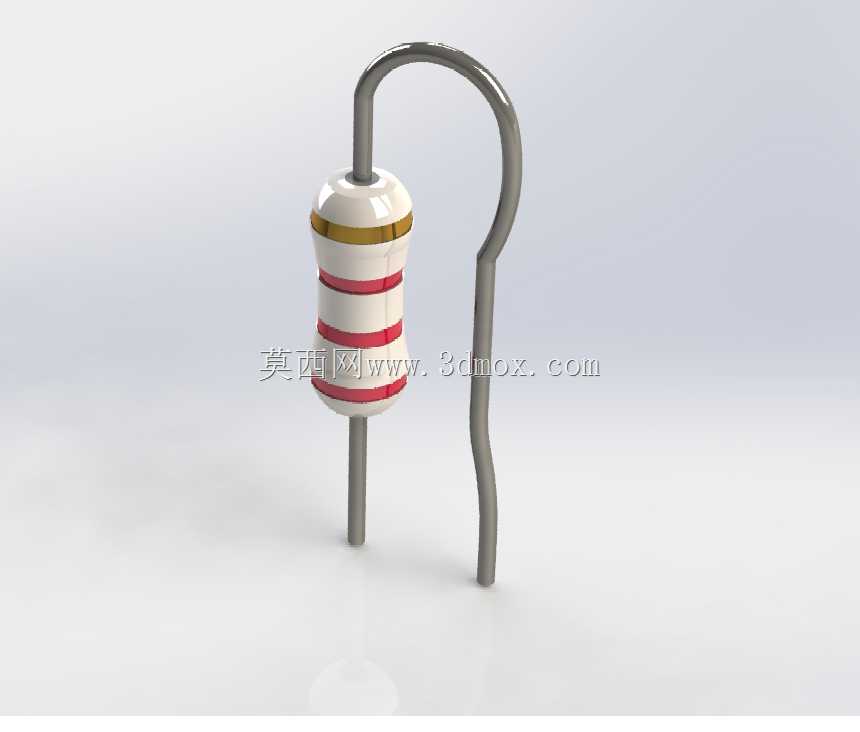

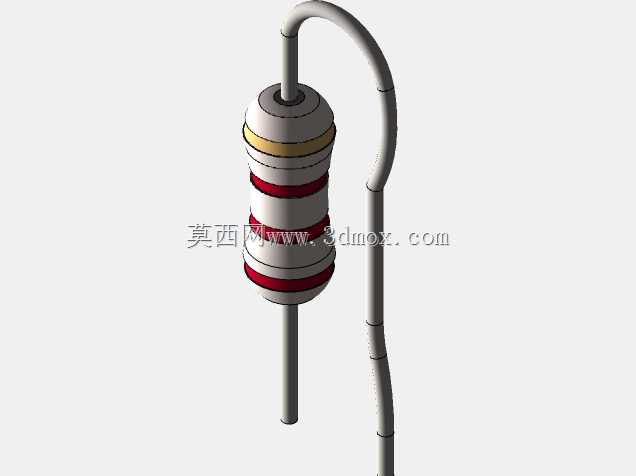

在各类低压电子控制回路、教学实验电路、小型消费电子主板的设计环节中，直插色环电阻是出现频率极高的被动元件，这款22k阻值、1/8W额定功率的电阻，常被布置在信号采样、分压限流、上拉下拉等电路节点中，承担着稳定电路工作点、限制支路电流、匹配信号阻抗的实际作用。从结构设计的角度看，这款电阻采用传统轴向直插封装，主体为圆柱形陶瓷基体，表面通过四道色环标注阻值参数，两端压接金属帽后引出镀锡铜质引脚，整体结构紧凑，适配常规波峰焊、手工焊的加工工艺，在通孔插装类电路板的设计中，这类电阻的占位尺寸、引脚间距是PCB布局阶段必须明确的边界参数。建模过程中，首先还原陶瓷基体的圆柱特征，控制主体直径与长度的比例符合1/8W电阻的行业通用尺寸，两端金属帽与基体的配合段做微小的压接过渡特征，避免出现生硬的直角拼接，还原实际生产中压装工艺带来的细微结构变化。引脚部分采用弯折成型的结构特征，还原实际元件出厂时的引脚形态，引脚直径匹配标准0.5mm左右的线径，引脚伸出长度预留足够的焊盘插接余量，同时还原引脚表面的哑光镀锡质感，区分于陶瓷基体的磨砂绝缘层、色环的环氧涂层、金属端帽的半光亮镀层的不同表面质感。在电路设计的三维预装配环节，这类元件的模型可以帮助结构工程师确认元件与周边壳体、接插件、 taller元件的安全间距，避免生产组装时出现元件干涉、引脚长度不足无法过波峰焊、元件高度超出壳体内部净空等问题。不同于贴片电阻的扁平封装，直插色环电阻的引脚具备一定的形变余量，在实际装配中可以根据PCB安装孔位的微小偏差做适当调整，但建模时仍按照标准成型形态制作，确保布局阶段的尺寸参考具备实际指导意义。色环部分的建模严格对应22k阻值的色标规则，从靠近端帽的位置开始，依次为红、红、橙、金四道色环，还原色环的宽度比例与印刷位置，避免色环错位导致的参数识别偏差，这部分细节对于教学演示类的三维场景尤为重要，能够帮助初学者直观理解色环电阻的读数规则。在Proteus、电路仿真类的三维演示场景中，这类写实的电阻模型可以替代简化的几何块，提升整个电路演示场景的真实感，让学习者能够将仿真电路中的元件符号与实际硬件中的元件形态建立对应关系。从安装边界来看，这款电阻平卧安装时的主体高度、引脚跨距、引脚伸出PCB背面的长度，都需要在建模时准确还原，确保结构评审时能够准确核算PCB上方的元件净空，避免后续设计的结构件压到电阻本体，造成元件损伤或者焊接应力开裂。同时，模型还原了电阻本体表面的细微环氧涂层质感，没有做过度的镜面反光处理，符合实际碳膜电阻的外观特征，两端金属帽与引脚的衔接处做了微小的圆弧过渡，还原实际元件点焊连接后的结构形态，避免出现几何上的尖锐棱角，让模型在渲染、装配检查、动画演示等不同使用场景下都能贴近真实元件的状态。在小型电源模块、实验面包板搭建、老式家电控制板的维修建模场景中，这类标准阻值的直插电阻是必不可少的基础元件，准确的三维模型能够帮助设计人员提前完成虚拟装配验证，减少打样阶段的元件干涉问题，也能为教学课件、维修指导资料的制作提供写实的素材支撑。
