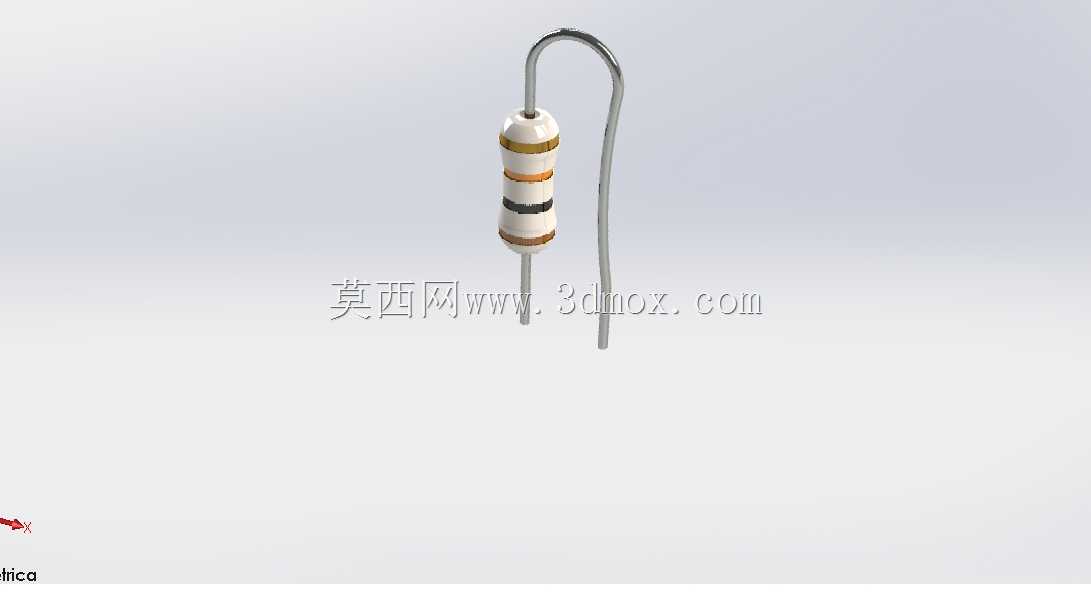

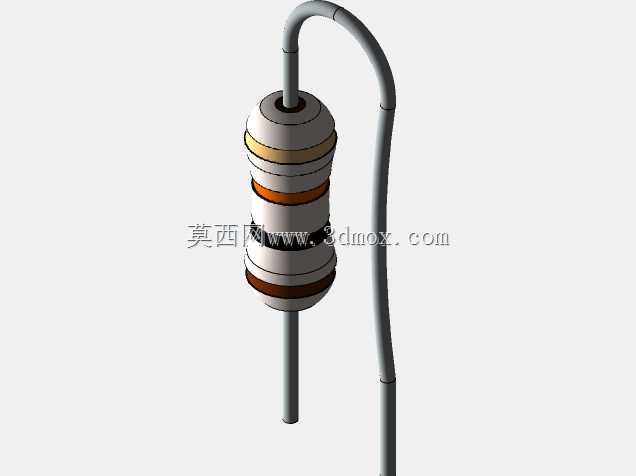

轴向引线式10kΩ1/8W碳膜电阻器三维结构

在各类电子设备的电路板装配、教学实验台搭建、小型家电控制板维修替换、工业控制信号调理回路搭建场景中，这类直插式碳膜电阻是出现频率极高的被动元件，不同于贴片电阻的表贴安装形式，轴向引线结构的电阻在手工焊接、大应力振动工况下的连接可靠性表现更突出，尤其适合教学实训场景中学生反复拆焊练习、老式家电的维修替换、以及对焊点抗拉力有一定要求的工业控制板卡设计。从功能特性来看，这款额定功率1/8W、标称阻值10kΩ的电阻，主要承担回路限流、信号分压、上拉下拉电位设定、RC回路充放电时间常数匹配的作用，在小信号处理回路中，1/8W的额定功率足以覆盖绝大多数mA级电流的工作场景，不会因为长期功耗过载出现电阻膜层烧毁、阻值漂移的问题，碳膜材质的温度系数虽然略低于金属膜电阻，但成本优势明显，在对阻值精度要求不超过±5%的民用、工业普通控制回路中完全满足使用需求。做这款元件的三维建模时，首先要还原真实电阻的结构层级：最核心的是圆柱形陶瓷基体，这是沉积碳膜层的载体，建模时要保证圆柱的同轴度，避免后续装配引线时出现偏心；陶瓷基体表面的碳膜层是实现阻值的核心部分，之后的色环标识要严格对应10kΩ的编码规则，也就是棕、黑、橙、金的四环标识，建模时色环的宽度、环与环之间的间距要符合行业通用的直插电阻尺寸规范，不能随意调整环宽导致标识识别错误。两端的金属压帽是连接碳膜层与引线的关键结构，建模时要还原压帽与陶瓷基体的过盈配合结构，压帽边缘的滚花细节在做渲染或者装配干涉检查时能更贴近真实零件的装配状态，避免出现压帽与基体之间留缝、配合错位的问题。两侧的引线采用镀锡铜材质，建模时要注意引线的直径与电阻额定功率的匹配关系，1/8W电阻的引线直径通常在0.5mm左右，引线从压帽中心伸出的长度要兼顾通用PCB板的安装孔距要求，常规直插电阻的引线跨距在10mm左右，既能适配标准2.54mm间距的万能板焊接，也能满足定制PCB的安装孔位设计，图中呈现的单根引线弯折形态，是实际生产装配中经常出现的成型状态，建模时还原这个弯折形态，能帮助结构设计人员在做PCB板的元件布局、外壳内部空间避让时，准确核算电阻的安装高度、占用的平面空间，避免出现元件与外壳、其他高个子元件干涉的问题。在安装边界的尺寸核算上，这类电阻的本体直径通常在2.5mm左右，本体长度在6mm上下，加上两端伸出的引线，整体未成型时的总长度在25mm左右，当引线按照图中形态做90度弯折成型后，垂直安装在PCB板上的高度大概在8-10mm，水平卧装时的高度则在3mm左右，设计人员在做板卡的堆叠设计、机箱内部的层间距核算时，可以直接参考这个模型的尺寸做空间预留，不需要再额外查找元件手册核对安装尺寸。另外建模时还原的电阻本体表面的哑光质感、引线的金属光泽、压帽的镀锌层质感，能让整个三维模型在做装配体渲染、产品爆炸图制作时更具真实感，不会因为零件外观过于简化导致整体装配效果失真。对于刚接触电子结构设计的工程师来说，这个模型也能帮助理解直插电阻的实际结构，避免在画PCB封装时把安装孔距、焊盘尺寸设置错误，导致实际生产时元件无法插装；对于教学场景来说，这个带弯折形态的电阻模型，也能用于焊接实训的虚拟仿真教学，让学员直观认识电阻的成型状态、色环标识位置，降低实物教学的耗材成本。在做整机的布线设计时，这类轴向引线电阻的引线可以根据实际空间需求做不同角度的弯折，模型里保留的引线可编辑参数，也能方便设计人员根据自己的板卡空间调整引线的弯折角度、伸出长度，快速适配不同的安装场景，不需要从零开始重新建模。
