1M阻值1/8W功率碳膜直插电阻器

　　在常规通孔插装类电路板的原型验证、小批量试制场景中，这类1/8W功率等级的1MΩ电阻是信号采样、分压回路里的常用基础元件，不少做嵌入式开发、硬件电路调试的工程师在搭建Proteus仿真验证环境时，也会需要对应实物的三维模型来完成PCB布局阶段的干涉检查、整机结构的空间排布校核。从实际电路应用来看，1MΩ的阻值常被用在高输入阻抗的信号输入端做下拉或上拉配置，1/8W的额定功率足以覆盖绝大多数小信号处理回路的功耗需求，不会出现长期工作过热导致阻值漂移的问题，适合用在消费类电子小体积控制板、教学实验电路、简易传感信号调理板这类对元件体积有要求、但功率负载不高的场景里。

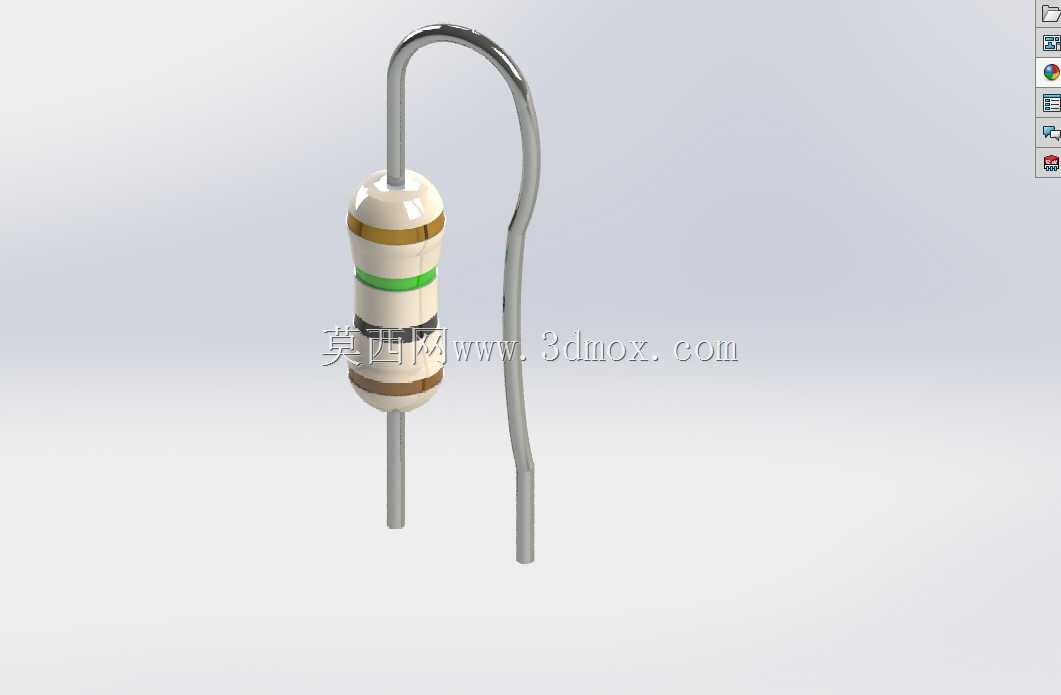

　　设计这类直插电阻的三维模型时，首先要还原实际元件的真实结构特征：中间的电阻基体是陶瓷材质的圆柱段，表面覆盖碳膜阻性层后涂覆米黄色的保护漆层，按照四色环电阻的标识规则，1MΩ精度5%的电阻对应色环依次为棕、黑、绿、金，建模时要准确还原色环的宽度比例与轴向位置，不能出现色环顺序错位的问题，否则会给后续看模型选型的工程师造成误导。两端的金属端帽要和陶瓷基体做同轴配合，端帽边缘的压接痕迹可以做轻微的细节还原，不需要过度夸张，保证视觉上和实物一致即可。

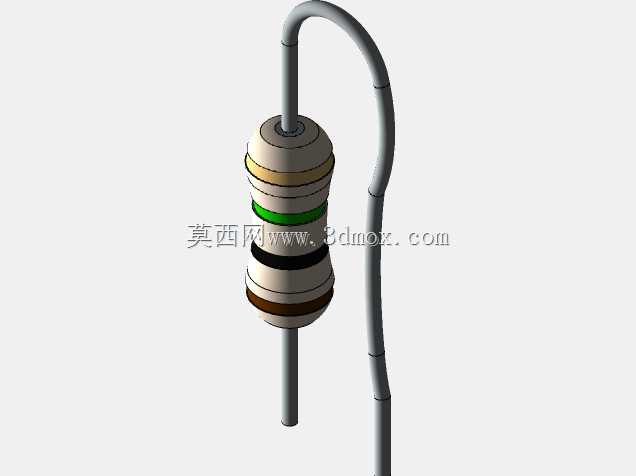

　　引出的两根镀锡铜引脚是建模时需要重点关注安装边界的部分，实际生产中这类电阻的引脚直径通常在0.5mm到0.6mm之间，引脚从端帽中心同轴伸出，常规成型状态下引脚是平直状态，但在实际手工焊接、或者元件需要做弯脚适配安装空间时，经常会出现单侧引脚弯折的情况，这个模型还原的就是单根引脚弯折后的成型状态，弯折处的圆角半径要符合实际铜引脚的弯折特性，不能出现直角死折——实际加工中铜引脚弯折半径过小会导致金属疲劳断裂，所以建模时弯折处的R角要控制在1mm左右，还原真实加工的工艺特征。

　　从安装边界尺寸来看，这类1/8W碳膜电阻的陶瓷基体长度通常在3mm到3.5mm之间，基体直径约1.8mm到2mm，平直状态下两根引脚的总长度在25mm左右，引脚中心距在成型为卧式安装时通常为7.5mm到10mm，适配标准2.54mm间距的万能板、PCB通孔焊盘。当单根引脚做弯折处理时，要注意弯折后的引脚末端和另一根引脚的相对位置，保证模型导入PCB装配环境后，不会和周边的电容、排针等其他元件出现空间干涉。建模时不需要做过度的细节刻画，比如电阻表面的丝印批号、引脚表面的细微划痕这类非关键特征可以省略，保证模型整体轻量化，在做整机装配、渲染出图时不会占用过多的系统资源。

　　对于结构工程师来说，在做小型电子设备的壳体内部结构设计时，这类直插元件的高度、引脚弯折后的外轮廓是必须要核对的尺寸，如果忽略了引脚弯折后的突出长度，很容易出现壳体合盖时压到元件引脚、或者元件和壳体内的加强筋碰撞的问题。这个模型还原的弯脚状态，刚好可以覆盖手工焊接时最常见的引脚成型形态，工程师在做结构校核时，可以直接调用这个模型放到PCB对应的焊盘位置，快速检查安装空间是否充足，不需要自己再重新调整引脚形态，能节省不少建模的时间。另外在做教学演示、电路组装流程的可视化动画时，这类还原度足够的元件模型也能让演示内容更贴近实际生产场景，不会出现模型和实物差异过大导致的认知偏差。
