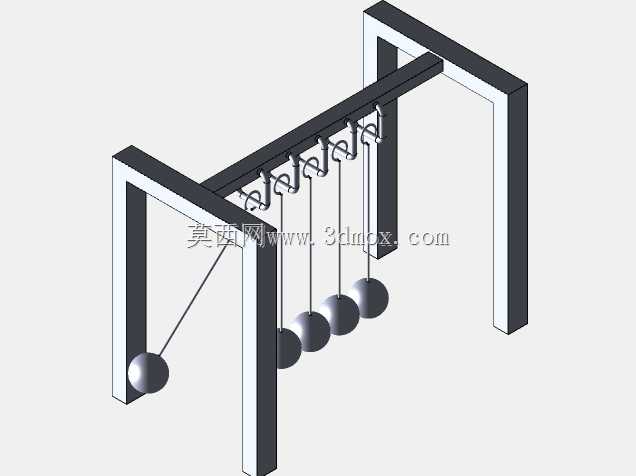

经典碰撞演示牛顿摆支架结构设计

日常接触力学教学演示场景时，牛顿摆是动量守恒、能量传递规律最直观的展示载体，这套支架结构的设计，核心是为摆球组件提供稳定的刚性支撑，保证碰撞过程中摆体运动轨迹不发生偏移，让演示效果精准可控。从实际使用场景来看，这类结构除了应用在教学实验教具上，也常作为力学原理展示装置布置在科普展厅、青少年科创活动场地，部分简化结构也会被做成桌面创意摆件，对支撑结构的稳定性、摆体悬挂精度都有明确要求。设计这套支架时，首先要考虑框架的整体刚性，采用双侧门式框架搭配顶部横向承载梁的结构，框架立柱与横梁的连接位置做直角加强处理，避免摆球长时间往复摆动带来的框架共振，防止框架出现微幅晃动影响碰撞传递效果。摆球的悬挂点位是设计核心，顶部横梁上需要等距加工悬挂孔位，每个悬挂点的中心距要和摆球直径严格匹配，保证摆球静止时相邻球面刚好贴合无间隙，悬挂吊线的长度要保持完全一致，让所有摆球的摆动中心处于同一水平高度，这样拉起一侧摆球释放后，动量才能沿着摆球序列精准传递到末端摆球，不会出现摆球错位、碰撞点偏移导致的能量损耗。从安装边界来看，这套支架的底部支撑面要保证足够的接触面积，不需要额外地脚固定就能稳定放置在水平台面上，整体框架的宽度要匹配摆球组的总排布长度，两侧立柱要留出足够的摆动避让空间，避免最外侧摆球摆动时触碰立柱。设计过程中要重点校核顶部横梁的承载挠度，因为摆球释放瞬间会对悬挂点产生瞬时冲击力，横梁如果刚性不足出现下挠，会导致各悬挂点的吊线长度出现相对偏差，直接影响摆动轨迹的一致性。框架的杆件截面选择矩形截面结构，相比同截面积的圆管，矩形截面的抗扭、抗弯性能更适配门式框架的受力特点，安装时横梁与立柱的连接采用定位止口配合，保证装配后两侧立柱的垂直度偏差控制在极小范围内，不会出现立柱外倾或者内倾的情况。摆体的悬挂结构采用可微调的吊线固定设计，装配完成后可以单独调整每个吊线的长度，校准所有摆球的球心高度，避免加工误差导致的摆球高低不齐，相邻摆球的碰撞点要处于球心的水平连线上，这样碰撞时的冲量才能沿水平方向传递，不会产生竖直方向的分力导致摆球上下跳动。实际使用中，这套支架不需要额外的动力组件，完全依靠重力与摆体的机械结构实现动量传递演示，结构本身没有复杂的运动副，维护成本极低，只需要定期检查吊线的磨损情况、紧固框架连接位置的紧固件，就能长期保持稳定的演示效果。在结构细节处理上，框架的所有棱边都做了倒钝处理，避免安装调试过程中划伤操作人员，底部可以加装防滑胶垫，既可以增加与放置台面的摩擦力，也能缓冲摆球碰撞时传递到框架的微小振动，进一步提升整体稳定性。设计时还要考虑摆球摆动的最大摆角边界，两侧立柱的内侧间距要大于摆球最大摆幅时的横向运动距离，吊线的固定点要做圆滑过渡，避免吊线长期反复弯折出现断裂，延长整套装置的使用寿命。
