伸缩式单筒望远镜机械配合结构

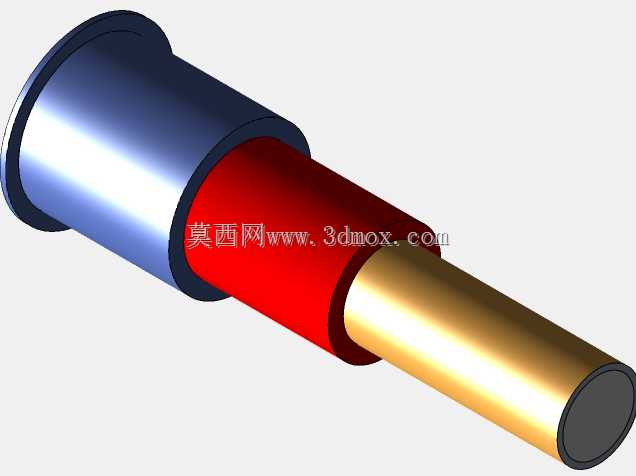

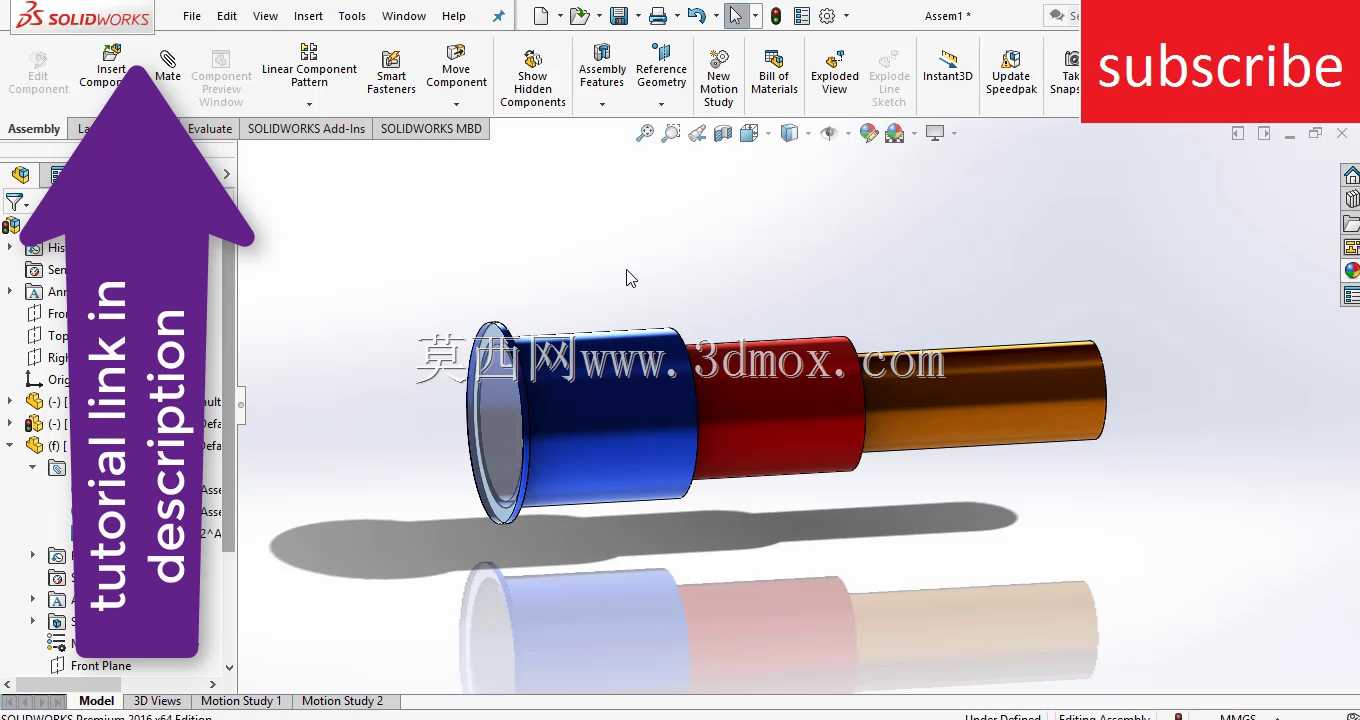

该结构为单筒伸缩式望远镜的核心机械传动配合组件，主要应用于民用便携观测设备、教学演示光学仪器、户外手持观测装置的镜筒伸缩调焦环节，承担镜筒轴向滑动定位、多节镜筒同轴度保持、调焦行程限位的核心功能，区别于固定焦距的简易观测结构，该套配合机构可通过镜筒的轴向推拉改变物镜与目镜组的相对间距，实现不同观测距离下的焦距适配，满足从近距目标到远距景物的清晰成像需求。从结构设计逻辑来看，整套机构采用三段式同轴套筒布局，相邻套筒之间采用精密间隙配合设计，配合面的表面粗糙度控制在Ra0.8以下，既保证滑动过程无卡滞、无旷量，又能避免配合间隙过大导致的光轴偏移问题，每段套筒的端部都设计有嵌入式止位凸台，凸台采用径向均匀分布的三点式定位结构，相比整圈止位结构，既减少了滑动接触面的摩擦阻力，又能在套筒拉伸至极限位置时提供均匀的轴向限位力，避免拉伸过度导致套筒脱出。在安装边界与尺寸控制上，整套机构收缩状态下的轴向总长度控制在120mm以内，完全伸展后的总长度不超过280mm，最大外径控制在42mm，适配常规手持单筒望远镜的外壳安装尺寸，相邻套筒的配合重叠长度在收缩状态下不小于单段套筒长度的60%，保证任意伸缩位置下的同轴度误差不超过0.02mm，避免光轴偏斜引发的观测成像畸变、视场偏移问题。套筒的滑动配合面没有采用额外的润滑槽设计，而是通过配合面的高精度加工实现干滑动状态下的顺畅操作，避免润滑脂溢出污染光学镜片，同时在每段套筒的配合端部设计有嵌入式防尘绒圈安装槽，可安装厚度0.5mm的环形防尘绒圈，在伸缩过程中自动刮除配合面附着的灰尘、沙粒，避免户外使用时杂质进入配合面导致的滑动卡滞、配合面划伤问题。从实际使用场景的适配性来看，该套机构的操作阻尼经过匹配设计，伸缩滑动的轴向推力控制在3N到5N之间，既可以单手持握完成推拉调焦操作，又能在调焦完成后依靠配合面的阻尼保持镜筒长度固定，不会因为手持观测时的轻微晃动导致镜筒自行滑动、焦距偏移。整套结构的所有零件均采用回转体设计，可通过常规数控车削工艺完成加工，加工过程中以两端内孔与外圆的同轴度作为核心管控指标，相邻套筒的配合间隙控制在0.01mm到0.02mm之间，间隙过小会导致环境温度变化时套筒热胀卡滞，间隙过大则会出现镜筒晃动、光轴偏移的问题。在结构验证环节，需要重点测试三个核心性能指标：一是全行程滑动的顺畅度，在-10℃到50℃的环境温度区间内，连续完成1000次伸缩循环，无卡滞、无异常磨损；二是任意伸缩位置下的同轴度，通过光轴校准仪检测，光轴偏移量不超过1分视角，满足光学观测的精度要求；三是止位结构的可靠性，在套筒拉伸至极限位置时施加10N的轴向拉力，止位凸台无变形、无损坏，套筒不会脱出。该套配合结构没有集成复杂的齿轮调焦、螺纹微调结构，采用直推式伸缩设计，结构零件数量少，装配工序简单，相比螺纹调焦结构，操作速度更快，适合需要快速切换观测距离的户外使用场景，同时零件的加工难度低，量产一致性容易管控，可适配不同口径、不同焦距的单筒望远镜产品，只需要调整各段套筒的直径与长度参数，即可匹配不同光学参数的镜片组安装需求。在装配环节，需要按照从内到外的顺序依次套装各段套筒，装配前需要彻底清理配合面的加工毛刺、金属碎屑，避免装配后碎屑刮伤配合表面，防尘绒圈的安装需要保证完全嵌入槽内，无凸起、无歪斜，避免增加滑动阻力或者刮伤配合面。整套机构的外露表面可根据产品定位做不同的表面处理，金属材质的套筒可做阳极氧化、喷沙处理，提升握持手感与耐磨损性能，工程塑料材质的套筒可通过注塑直接成型表面纹理，减少后续加工工序。
