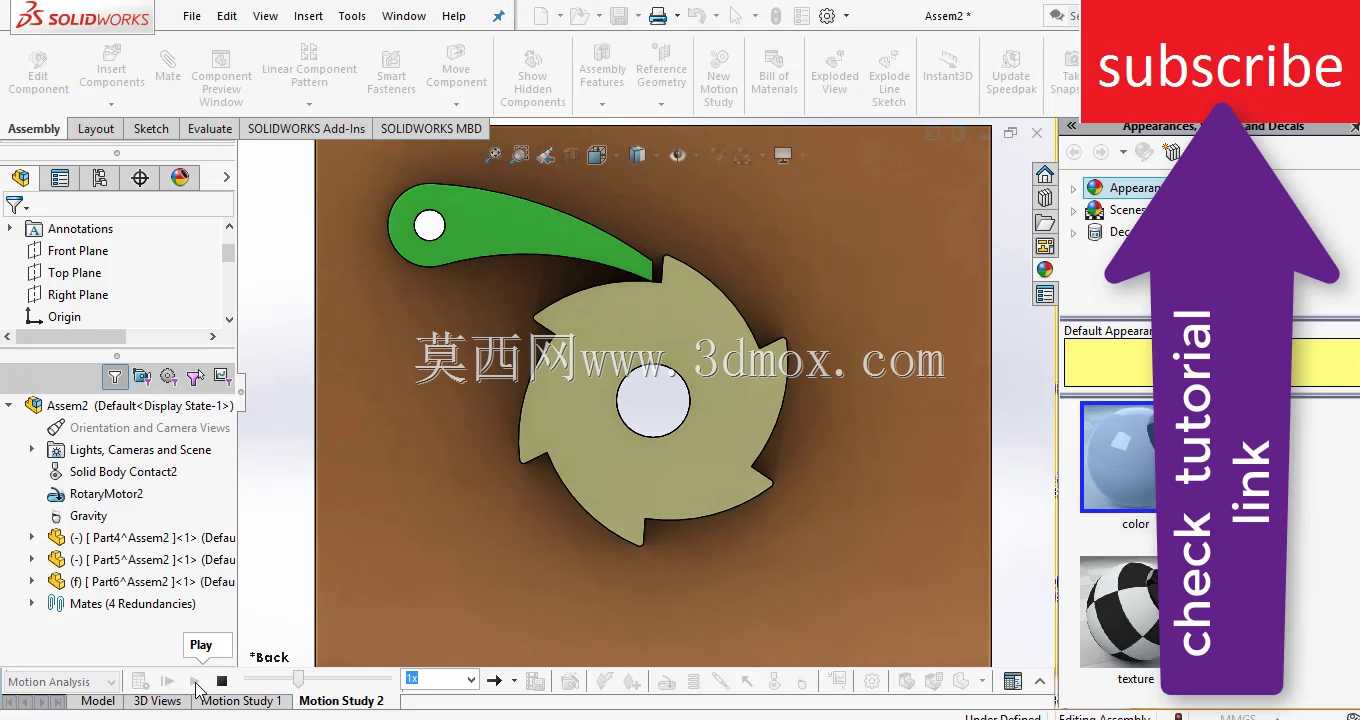

这套棘轮棘爪组合结构,是间歇传动场景里非常典型的执行构件,日常在轻工输送线的步进送料工位、机床进给机构的单向传动单元、起重设备的止逆安全模块里都能见到它的应用,核心作用就是把连续的回转输入转化为单向的步进输出,或是在负载反向作用时锁止回转方向,避免机构倒转引发设备故障或安全隐患。从结构组成来看,整套构件包含带锯齿形齿槽的棘轮本体、绕固定销轴摆动的驱动棘爪,部分工况下还会配套止回棘爪来消除反向间隙,这次的结构设计里,棘爪的摆动端做了圆弧过渡的减重槽,既降低了棘爪往复摆动的惯量,也避免了应力集中在棘爪根部引发的疲劳断裂问题。设计过程中首先要匹配安装边界的尺寸约束,棘轮的中心安装孔要适配对应轴径的配合公差,通常选H7/k6的过渡配合来保证周向定位精度,棘轮的齿顶圆直径要根据安装空间的径向预留尺寸确定,齿槽的深度和齿面倾角需要经过受力验算,保证棘爪在弹簧力作用下能顺利滑入齿槽,同时在承载时不会出现滑脱跳齿的问题。实际选型建模时,首先要明确机构的步进角度需求,比如输送线每次送进需要棘轮转过30度,那棘轮的齿数就要对应设置为12齿,保证每次棘爪推动棘轮转过一个齿距角就能满足送料行程要求;如果是用在卷扬类设备的止逆场景,齿数可以适当加密,降低止逆动作的回转空程量,保证负载下坠时能快速锁止。棘爪的铰接点位置设置也有讲究,铰接中心到棘轮中心的连线,与棘爪和棘轮齿面接触点的法线方向要形成合适的压力角,保证棘爪在承受棘轮反作用力时,能产生贴紧齿面的分力,而不是被齿面推开脱离啮合,这也是很多新手设计棘轮机构时容易出现跳齿问题的核心原因。另外棘爪的复位结构通常采用扭簧套在铰接销轴上,扭簧的预紧力要经过计算,既要保证棘爪回程时能快速贴紧棘轮齿面,又不能因为预紧力过大导致棘爪和齿面的磨损加剧,缩短构件的使用寿命。从安装适配性来看,这套结构的轴向尺寸做了紧凑化处理,棘轮的轮毂厚度和棘爪的摆臂宽度都控制在常规传动箱体的安装槽尺寸范围内,不需要额外拓展安装空间,周边预留的间隙也足够容纳扭簧、销轴挡圈这些标准紧固件,装配时不需要做额外的二次加工就能直接适配常规的间歇传动安装位。在运动特性上,这套结构在建模阶段就做了接触碰撞的仿真验证,模拟棘爪滑入齿槽、推动棘轮转动、回程滑过齿面的整个循环过程,调整了齿面的倒角参数,避免棘爪在回程时卡滞在齿槽里,同时也验证了不同负载下的接触应力,保证齿面接触应力在常用工程材料的许用范围内,比如棘轮选用45号钢调质处理,齿面高频淬火到HRC45-50,棘爪选用同样的热处理工艺,就能满足大部分中低速间歇传动的耐磨和强度要求。实际应用里如果是高速工况,还可以在棘爪的接触端镶嵌尼龙或者铜质的减磨衬垫,降低啮合时的冲击噪音,同时减少齿面的磨损量,延长维护周期。很多设备改造场景里,这类棘轮结构经常用来替换原有的槽轮机构,因为棘轮机构的结构更简单,加工成本更低,步进角度的调整也更灵活,只需要更换不同齿数的棘轮就能调整步进量,不需要重新设计整个传动箱体,对于小批量定制的自动化设备来说,适配性更强。另外在手动操作的机构里,比如手动绞车、棘轮扳手这类工具上,这类结构的应用也非常广泛,依靠棘爪的双向切换结构,就能实现单向驱动、快速回程的操作逻辑,不需要反复脱开输入轴和负载的连接,操作效率更高。建模过程中对齿形的参数做了标准化处理,齿槽的轮廓采用直线加圆角的过渡形式,既方便线切割或者铣削加工,也能减少热处理时的应力集中,避免齿尖出现淬火裂纹。棘爪的接触端做了和齿槽匹配的圆弧轮廓,保证啮合时是面接触而不是点接触,降低局部接触应力,减少长期使用后的压痕变形问题。整个结构的所有铰接孔、安装孔都采用了标准直径系列,对应的销轴、挡圈、弹簧都可以直接采购标准件,不需要定制非标紧固件,能有效降低生产和装配的成本,也方便后期的维护更换。
