可偏角传动万向节结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-01 ID:351263
  • 可偏角传动万向节结构设计方案
  • 可偏角传动万向节结构设计方案

  在跨轴线动力传递场景中,万向节是解决两轴存在空间夹角、安装偏差时扭矩传输的核心部件,和常规刚性联轴器相比,这类铰接式结构不需要严格保证输入输出端的同轴度,能在两轴夹角动态变化的工况下持续稳定传递动力,广泛覆盖轻工输送设备、小型工程机械操纵机构、农业机具传动链路、自动化生产线变位机构等多个场景。比如在小型螺旋提升机构的动力输出端,电机安装位和螺旋主轴往往因为机架焊接变形存在3-8度的偏角,刚性联轴器在这种工况下会持续产生附加径向载荷,加速轴承磨损甚至断轴,而适配对应规格的万向节就能完全抵消这类安装偏差带来的附加应力,不需要额外加工调整安装位,大幅降低现场装配的调试难度。

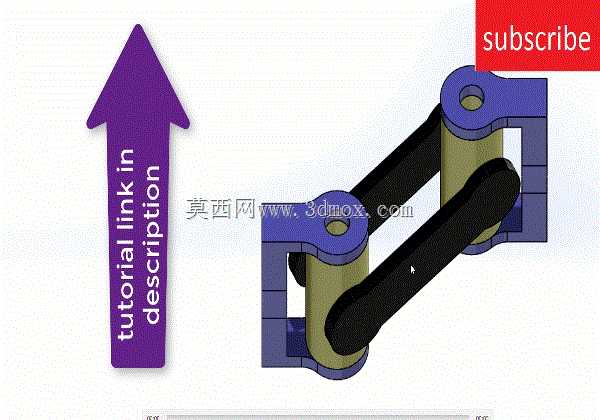

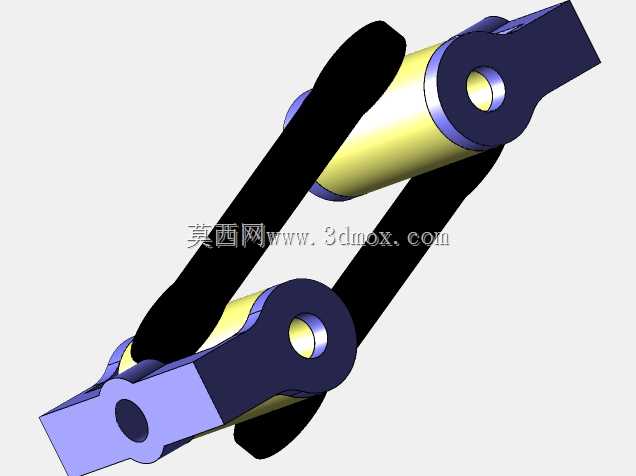

  从结构设计逻辑来看,这款万向节采用双铰接十字销布局,两个叉形接头分别对应输入、输出端,中间通过连接架形成两个独立的转动副,单节最大允许工作偏角可以达到35度,相比单十字轴万向节,双节布局能消除单节结构传动时的转速波动问题,保证输出端和输入端的转速始终保持一致,避免从动端出现周期性转速脉动,减少传动链路的振动和冲击。叉形接头部分采用等厚结构设计,铰接孔位置做了局部加厚处理,因为在传递扭矩时,孔位边缘是应力集中最高的区域,加厚处理能让应力分布更均匀,避免长期交变载荷下出现开裂失效。中间的连接销轴和叉形孔采用间隙配合,配合间隙控制在0.02-0.04mm之间,既保证铰接转动的灵活性,不会因为加工误差出现卡滞,又能避免间隙过大导致传动反向间隙超标,影响传动精度。

  在安装边界设计上,这款万向节的整体轴向尺寸控制在紧凑区间,两端轴孔采用标准圆柱孔搭配紧定螺钉固定的方式,适配常用的标准直径传动轴,不需要额外定制特殊轴头就能直接装配。安装时不需要额外预留过大的径向空间,因为铰接转动时的最大外廓回转直径和主体直径差值控制在15%以内,在空间受限的设备内部也能完成布置。日常使用中,铰接位置可以预留润滑注油通道,定期补充润滑脂就能降低转动副的磨损,延长整体使用寿命,不需要频繁拆解维护。

  实际选型应用时,需要先核算传动链路的额定传递扭矩,保证万向节的额定扭矩比工况最大扭矩高20%以上的安全余量,同时要确认工作过程中两轴的最大动态偏角不超过结构允许的极限角度,避免夹角过大导致转动副卡滞、应力超限。如果是用于正反转频繁切换的工况,还可以适当提高选型的安全系数,抵消换向时的冲击载荷对铰接部位的影响。和传统的凸缘联轴器、弹性套柱销联轴器相比,这类万向节对安装精度的容忍度更高,尤其适合现场安装条件有限、工作过程中两轴相对位置会出现动态变化的场景,比如变位工作台的动力传递、移动机构的随动传动、操纵机构的力矩传递等场景,都能通过这类结构实现可靠的动力传输,不需要复杂的同轴度调整工序,大幅降低设备的装配和维护成本。在三维建模过程中,所有铰接部位都按照实际配合间隙做了装配校验,模拟了极限偏角下的运动干涉情况,确保全角度转动范围内没有零件碰撞,结构的运动逻辑完全符合实际工程应用的要求,能直接用于同类结构的设计参考、选型校核以及装配工艺验证。
