BNC母头射频连接器结构设计

　　在射频信号传输链路的搭建场景里，BNC母头这类同轴连接件是测试测量、安防监控、早期以太网组网场景里极为常见的基础部件，很多刚接触射频布线的工程师容易忽略接头的结构匹配度，最后导致信号驻波比超标、连接松脱等问题，这款BNC母头的结构设计，就是围绕实际布线中的常见痛点做的细节优化。

　　从实际使用场景来看，这类母头大多固定在设备面板、转接面板或者终端设备的信号输入端口上，需要和公头BNC接头实现快速卡接，同时保证75Ω或者50Ω的特性阻抗连续，避免信号在接头位置出现反射。设计时首先考虑的是安装边界的适配性，常规面板安装的BNC母头，尾部预留的焊杯位置要和同轴电缆的线径匹配，外层屏蔽层的压接或者焊接区域要留出足够的操作空间，不能因为结构紧凑导致焊接时烫坏内部绝缘介质。

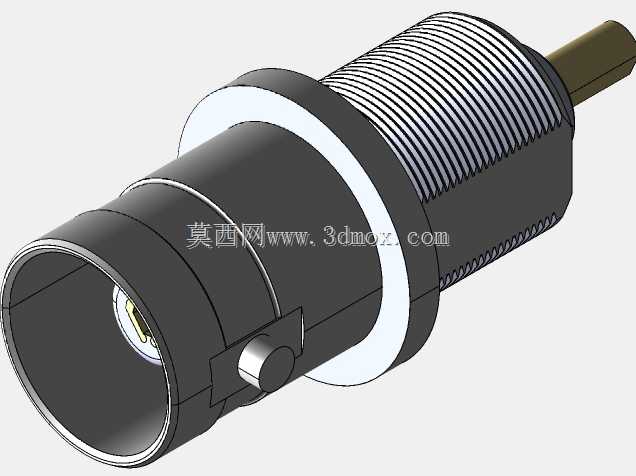

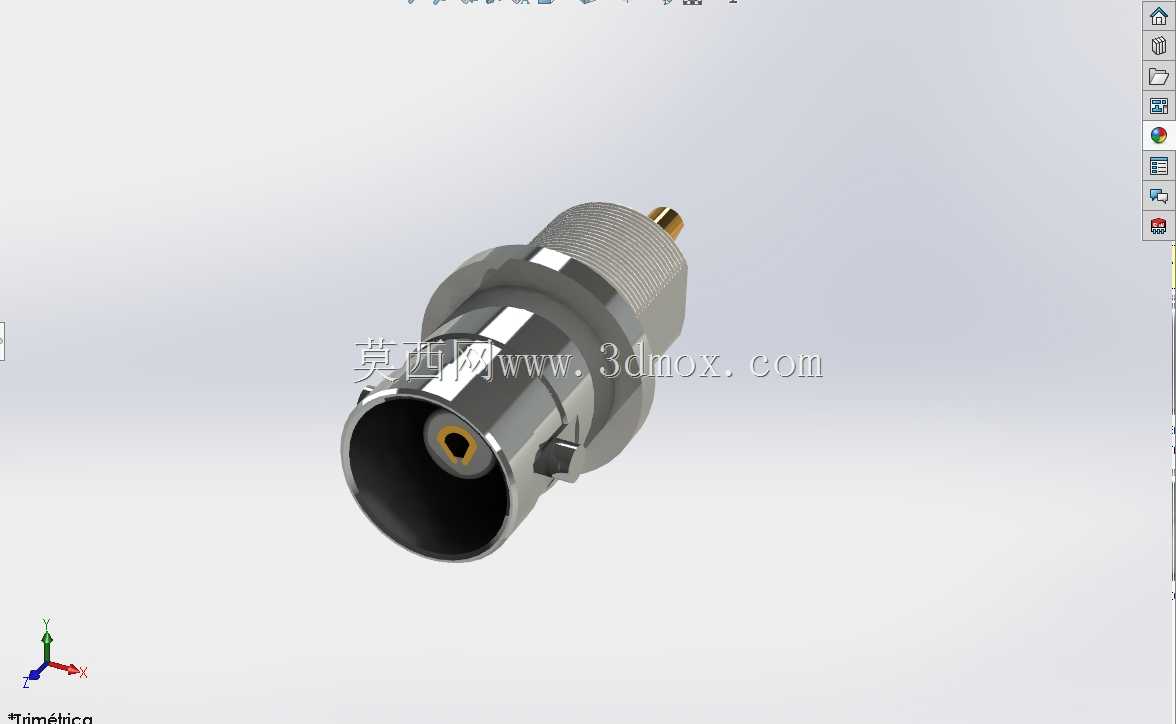

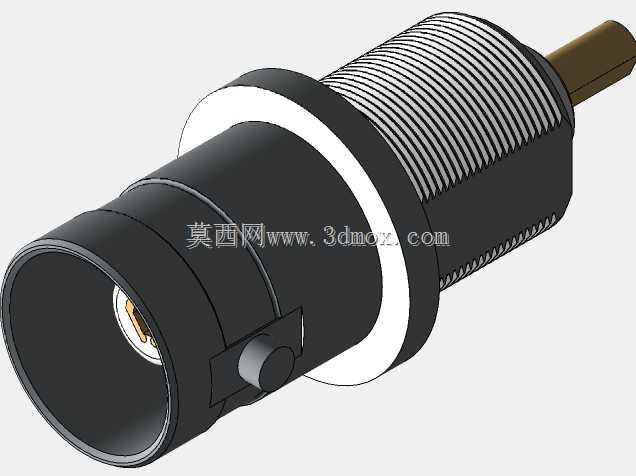

　　这款接头的卡口结构采用了标准的BNC卡销槽设计，两个对称的螺旋导槽可以让公头插入后旋转90度即可实现锁紧，导槽的定位止挡位置做了微小的圆角过渡，避免多次插拔后卡销磨损出现锁止不到位的问题。内部的插针接触件采用了弹性插孔结构，插孔的收口张力经过反复验证，既能保证公头插针插入后接触电阻稳定在毫欧级，又不会因为插拔力过大导致现场接线时操作困难，绝缘介质部分采用了台阶式限位结构，把内导体和外导体的同轴度误差控制在0.05mm以内，这一点对高频信号传输尤为重要，一旦同轴度超差，特性阻抗就会出现跳变，在1GHz以上的信号传输场景里会直接导致信号衰减增大。

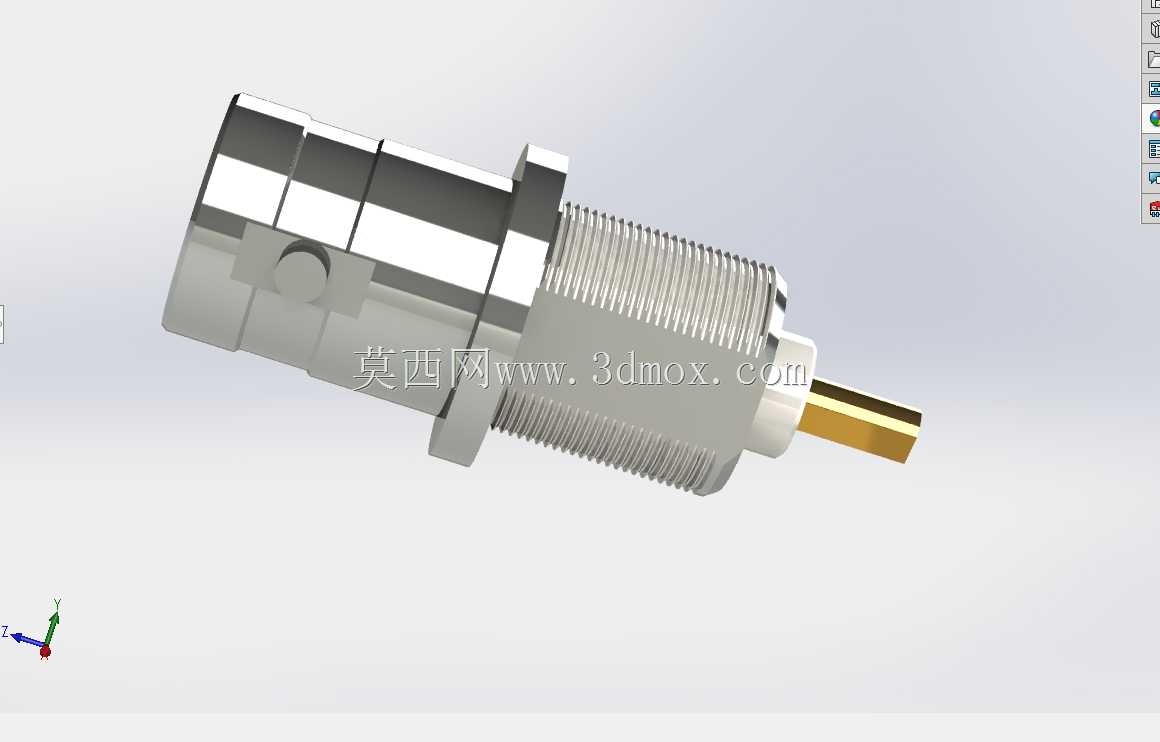

　　从安装尺寸来看，面板安装款的固定螺纹采用标准规格，安装孔位的适配直径覆盖常规面板开孔尺寸，法兰盘的厚度做了优化，既不会因为过薄导致面板固定时出现形变，也不会因为过厚占用设备内部过多的布线空间。尾部的电缆承接位置做了锥度导向，现场布线时剥好的同轴电缆可以顺着锥度顺利插入接头内部，不需要额外扩孔或者修整线芯，外层屏蔽层的压接套筒和接头本体的配合间隙控制在合理范围，压接后不会出现屏蔽层散丝导致的内外导体短路问题。

　　很多现场施工的故障案例里，BNC接头失效大多是因为内部绝缘介质受温度影响出现形变，导致内导体偏移，这款设计里绝缘介质的固定采用了两端卡环限位的结构，即使在-40℃到85℃的工作温度区间里，介质材料出现热胀冷缩，也不会发生轴向窜动，保证内导体和外导体的相对位置始终稳定。另外接头的外导体表面做了钝化处理，既可以提升抗锈蚀能力，也能保证外导体的导电连续性，避免接头位置出现电磁泄漏，在安防监控的视频信号传输场景里，这种结构可以有效减少外界电磁干扰对视频信号的影响，避免画面出现横纹、雪花等干扰问题。

　　在测试测量场景的应用里，这类母头经常需要和测试线缆反复插拔，所以卡销结构的耐磨性能是设计重点，卡销接触的导槽位置做了局部加厚处理，材料选用弹性和硬度匹配的铜合金，表面镀镍层厚度控制在合理范围，既保证耐磨性能，也不会因为镀层过厚导致导槽尺寸变小，出现公头插接过紧的问题。内部的弹性插孔采用了铍铜材质，经过时效处理后弹性稳定，经过上千次插拔后接触压力依然能满足要求，不会出现接触不良导致的信号断续问题。

　　从布线的实际操作角度，这款母头的尾部结构兼容压接和焊接两种装配方式，小批量施工或者维修场景可以采用焊接方式，不需要专用压接工具，大批量布线场景可以采用压接方式提升装配效率，两种装配方式对应的结构位置都做了标识，现场施工人员不需要查阅复杂的装配手册就能快速完成接线。另外接头的整体长度控制得比较紧凑，在高密度安装的配线架上，相邻接头之间不会出现干涉，不需要额外预留过大的安装间距，可以提升配线架的端口密度，节省机柜内部的安装空间。
