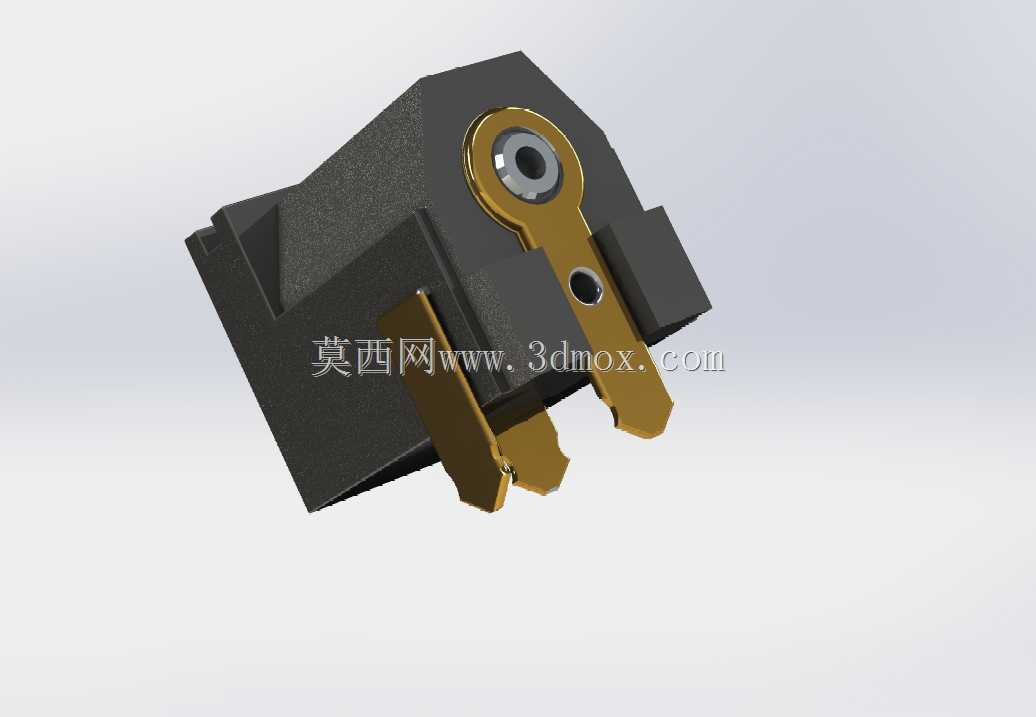

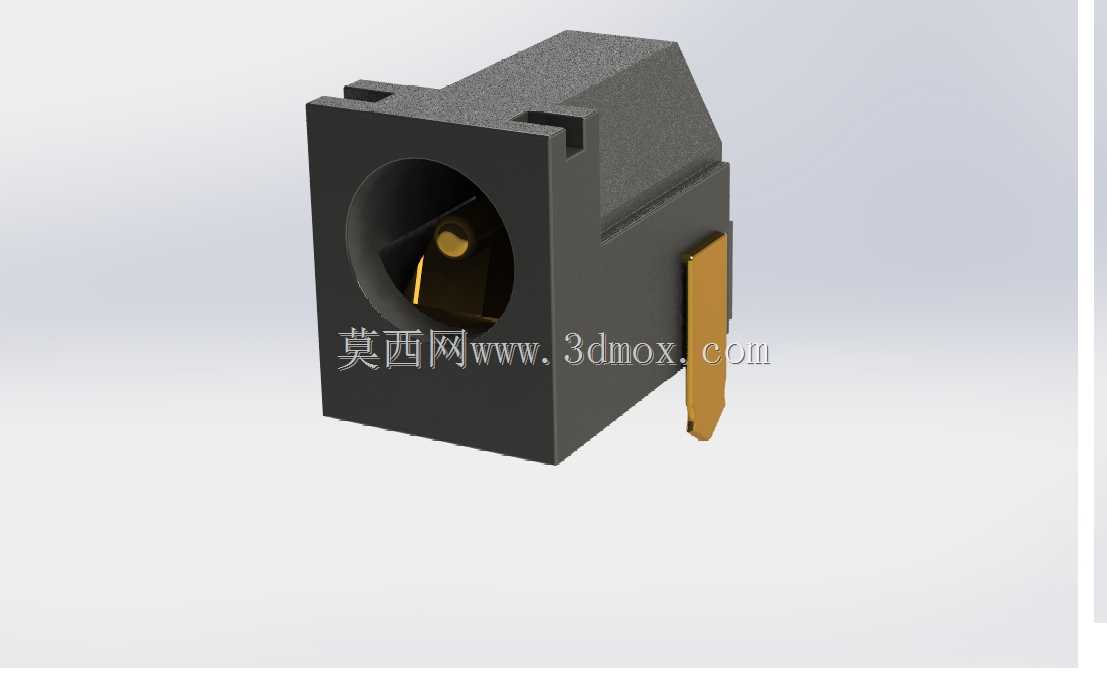

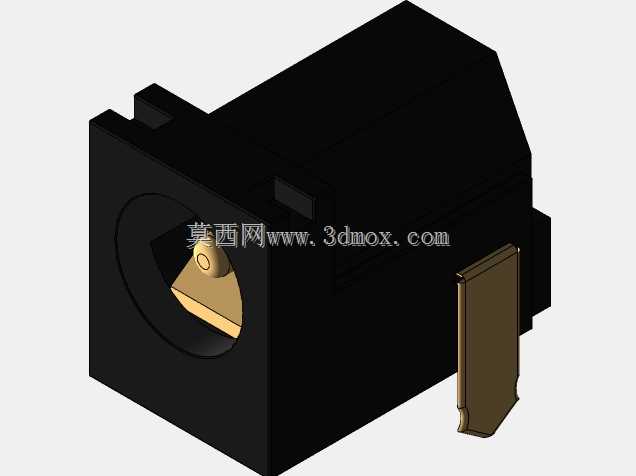

6V-36V5A面板安装阳直流电源接头

日常做消费类电子、小型工业控制板卡的供电接口选型时，这类额定覆盖6V到36V电压区间、通流能力5A的阳直流接头，是应用频次极高的接插件品类，和常见的DC barrel插座不同，这款接头专门针对面板嵌入式安装场景做了结构优化，在笔记本外置电源扩展坞、小型桌面式开关电源输出端、实验室可调直流电源面板、便携储能设备的外接供电口、工业现场分布式IO模块的供电输入位都能见到同结构产品的身影。

从实际使用场景的需求倒推设计逻辑，这类接头首先要解决的是面板安装后的固定可靠性问题，接头主体预留了标准面板开孔的安装卡位，配套的锁紧结构能在1.0到2.5mm厚度的金属、塑料面板上完成牢固固定，不会因为反复插拔出现接头转动、向内凹陷的问题，毕竟现场运维过程中，供电插头的插拔频次远高于信号类接插件，若固定结构失效，很容易扯动内部焊线引发供电短路、接触不良的故障。

电气性能层面，这款接头的插针与接触套采用了铜基镀镍的基材方案，接触电阻控制在毫欧级，在5A额定电流持续通流的工况下，温升不会超过30K，适配6V到36V的宽电压区间，既可以给12V车载改装外设、24V工业传感器模块供电，也能兼容19V笔记本供电、36V低压手持设备供电的需求，覆盖了绝大多数民用、工业场景下的安全特低电压供电需求，不用针对不同电压等级单独选型适配，能大幅降低BOM物料的管理成本。

结构设计上，接头的插合端做了防呆导向倒角，插头插入时不需要刻意对准角度，顺着倒角就能顺滑插合到位，插合后的保持力能达到30N以上，日常使用中不会因为设备挪动、线缆拉扯出现意外松脱断电的情况；焊接端做了焊杯结构，相比直插焊片的结构，焊杯能包裹住线芯端头，避免焊锡外溢造成相邻引脚短路，适配0.5到1.5平方毫米的多股铜芯线缆，不管是手工焊接还是波峰焊工艺都能获得稳定的焊接质量。

安装边界方面，这款接头的面板开孔直径为标准DC插座通用尺寸，不需要针对这款接头单独开模做面板开孔，现有采用同规格DC面板座的设备可以直接替换兼容；接头背部的接线端预留了足够的爬电距离，相邻引脚之间的爬电距离满足低压电器的安全规范，即使在湿度较高的工业现场使用，也不会出现引脚间拉弧、漏电的问题；接头外露的面板端采用了阻燃PA材质，耐受温度范围覆盖-20℃到85℃，在设备内部温升较高的工况下也不会出现材质软化、变形的问题。

实际建模过程中，需要重点关注几个配合尺寸的公差控制：首先是插针与插头内孔的配合公差，要保证插合后接触紧密同时插拔力处于合理区间，过松会导致接触电阻过大发热，过紧则会导致插拔困难影响使用体验；其次是面板安装卡位的尺寸公差，要保证在不同厚度面板上都能安装到位，不会出现卡位过松导致接头晃动、过紧导致无法装入面板的问题；最后是焊杯的尺寸设计，要适配常规线径的线缆，同时预留足够的焊锡容纳空间，避免焊接时焊锡溢出造成短路。

这类接头在实际应用中，往往会和设备内部的过流保护电路配合使用，接头本身的通流能力留了足够的余量，即使短时出现过流工况，也不会因为接头本身的载流瓶颈出现烧蚀、熔化的问题，相比普通的引线式DC接头，面板安装式的结构能让设备的外观更整洁，线缆连接的受力点集中在接头本体上，不会把拉扯力传递到内部PCB的焊盘上，大幅提升了设备供电接口的长期可靠性，是低压直流供电场景下性价比极高的接插件方案。
