带支架台式塑料电子设备外壳结构

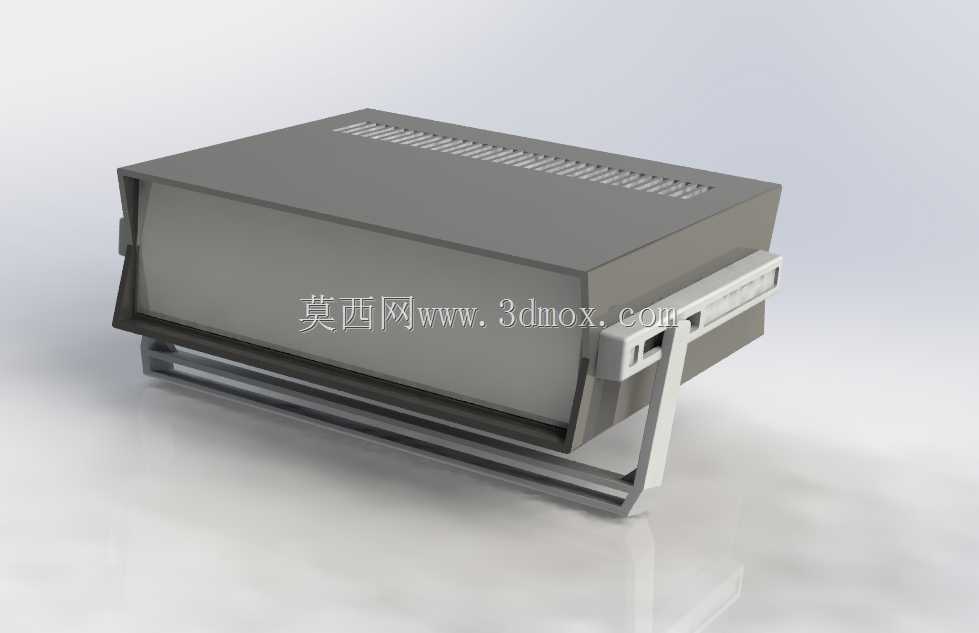

　　这款带倾斜支撑支架的台式塑料壳体，日常多应用在桌面式工业控制终端、小型检测仪器、嵌入式信号调理模块的外露安装场景，区别于常规嵌入式安装的仪表壳体，它自带的一体式倾斜支架能让设备屏幕或操作面板保持符合人体工程学的仰角，操作人员在站立或坐姿操作时无需过度低头，长时间调试参数、读取数据时能有效降低颈部疲劳，在生产线旁的工位检测台、实验室小型测试设备、车间现场的便携数据采集终端上都能见到这类结构的应用。

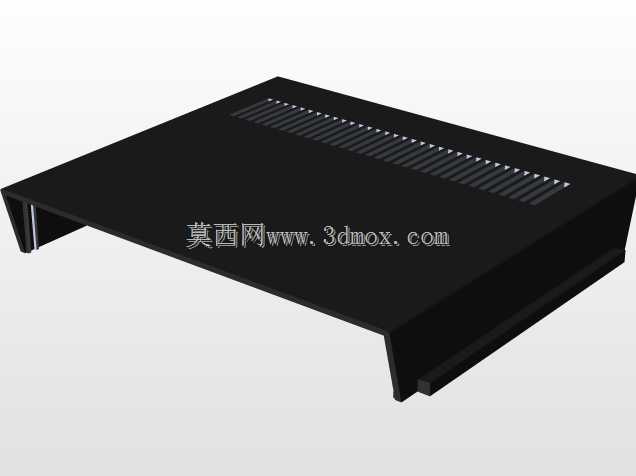

　　从功能特性来看，壳体主体采用上下扣合的拼接结构，上盖顶面预留了通长的格栅式散热槽，当内部安装有发热的电源模块、信号处理板卡时，槽孔能形成自然对流的散热通道，无需额外加装散热风扇就能满足小功率电子器件的散热需求，同时格栅的条状结构也能阻挡较大尺寸的杂物落入壳体内部，避免电路板出现短路风险。壳体前侧预留了平整的面板安装位，可根据实际需求嵌入数码显示屏、操作按键、信号接口等元件，后侧则预留了走线缺口，方便电源、信号线缆从壳体后方引出接入外部线路，不会占用桌面正面的操作空间。

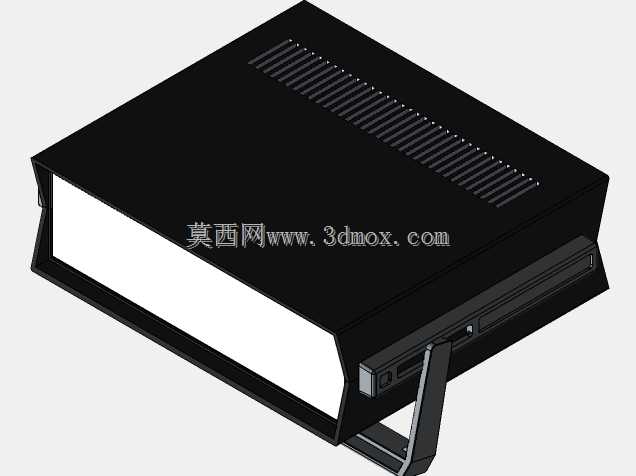

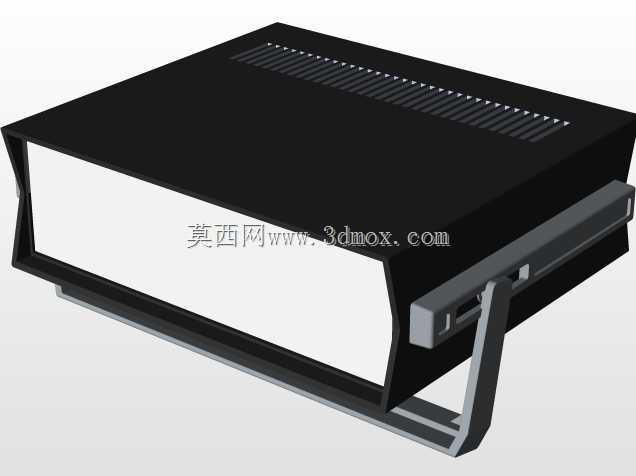

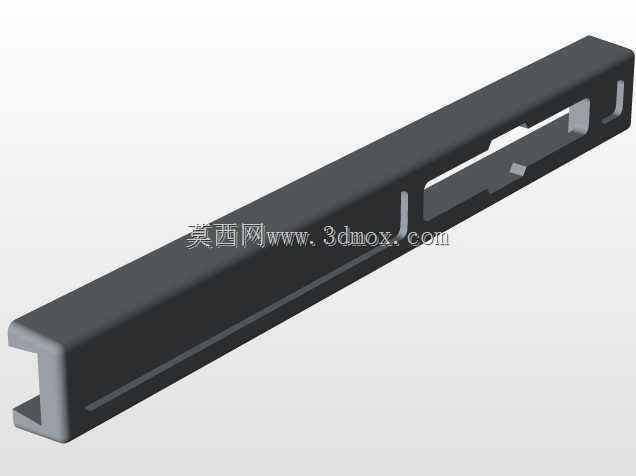

　　设计过程中首先考虑的是桌面放置的稳定性，底部的支撑支架采用U型一体式结构，与壳体主体通过侧边的转轴结构连接，既可以根据使用场景调整倾斜角度，也能在收纳时将支架折叠贴合壳体侧面，减少存放时的占用空间。壳体的边角全部做了圆弧过渡处理，既避免了尖锐边角在搬运、安装过程中划伤操作人员，也能在注塑生产时降低塑料熔体的填充阻力，减少成型过程中出现缺胶、应力集中的问题。上下壳体的连接位隐藏在侧边的拼接缝内，装配时通过卡扣加螺丝的双重固定方式，既保证了壳体拼接的紧密性，避免日常使用中出现缝隙进灰的问题，也方便后期维护时快速拆开壳体检修内部元件。

　　从安装边界来看，壳体主体的长宽尺寸适配常规100mm宽度以内的标准PCB板安装，内部预留了对应的螺丝柱位置，可直接固定通用尺寸的电路板，无需额外设计转接安装板。底部支架展开后，壳体与桌面的接触点分布在支架两端和壳体底部后侧，三个支撑点形成稳定的三角形支撑结构，即使在有轻微振动的生产线工位上放置，也不会出现滑移、倾倒的问题。壳体侧壁预留的接口位置可根据实际使用需求开孔，适配BNC接口、接线端子、USB接口等常用工业接插件的安装尺寸，不需要对壳体主体结构做大幅修改就能适配不同功能的内置模块，通用性较强。

　　在实际选型应用中，这类壳体不需要额外设计外部防护结构，本身的塑料材质就具备一定的绝缘性能，能避免内部电路与外部金属物件接触引发的漏电风险，适合在常规室内工业环境、办公实验环境下使用，搭配内部的电路板模块就能快速组装成完整的台式设备，大幅缩短非标小型电子设备的结构开发周期，减少从零开始设计外壳的开模成本与时间成本。
