HTD3mm节距12齿同步带轮结构设计

　　在轻工自动化输送、小型精密传动机构的设计选型中，小节距同步带轮的应用占比逐年提升，这类传动件依靠带齿与轮齿的精准啮合实现无滑差传动，相比平带传动能保证严格的传动比，相比齿轮传动又具备缓冲吸振、安装精度要求适中、中心距适配范围宽的优势，尤其适合传动功率不大、转速偏高、对传动同步性有明确要求的工位。本次涉及的HTD3mm节距带轮，针对的是3mm节距圆弧齿同步带的适配场景，这类齿形的同步带齿根应力分布更均匀，相比梯形齿同步带承载能力更高，啮合过程中不会出现齿根应力集中导致的带齿过早磨损问题，在桌面级自动化设备、小型输送线、3D打印传动机构、医疗检测设备的进给传动段都有大量应用。

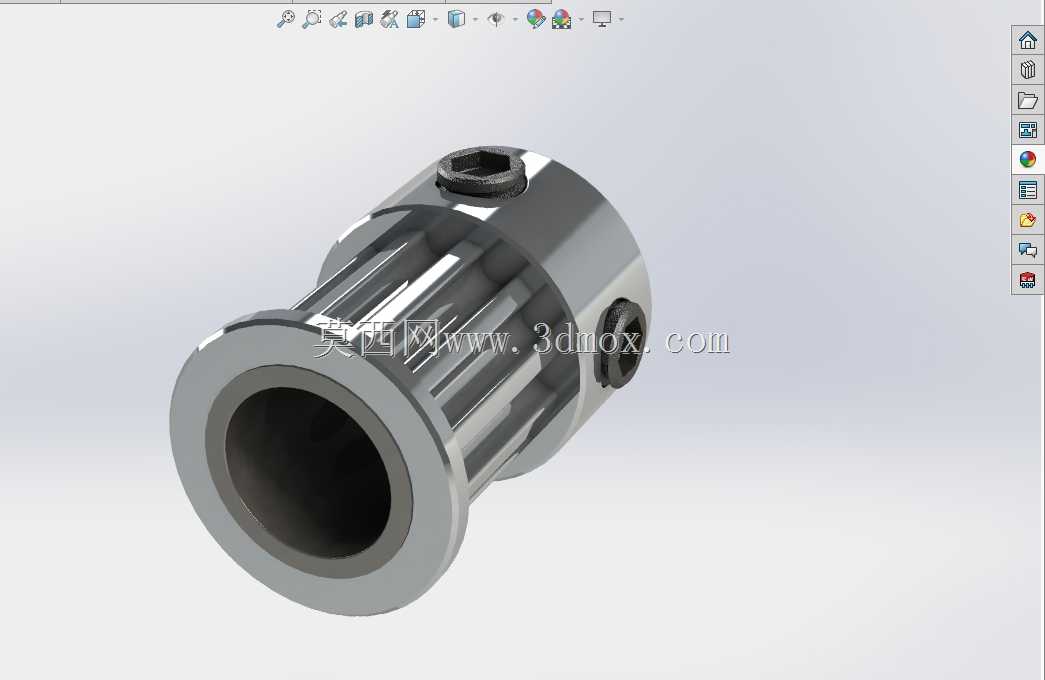

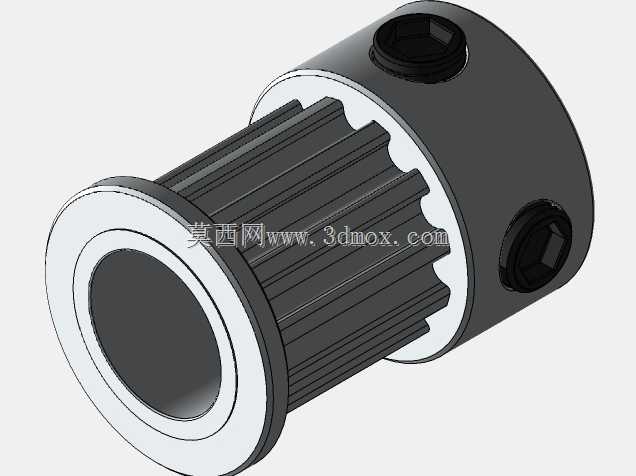

　　从结构设计逻辑来看，这款带轮设置12个啮合轮齿，轮齿的齿形参数完全匹配HTD3mm同步带的齿槽轮廓，齿顶与齿根的圆弧过渡经过反复校核，保证带齿啮入啮出轮槽时不会出现卡滞、顶齿现象，同时能让带齿与轮槽的接触面积保持在合理区间，避免局部接触应力过大导致带齿过早疲劳失效。带轮的安装孔适配8mm到11mm的轴径范围，设计时预留了不同轴径的适配余量，既可以通过顶丝锁紧实现与光轴的固定，也可以根据实际需求加工键槽实现周向定位，能适配不同厂家的输出轴安装尺寸，减少设计人员的二次改型工作量。带轮的轮缘部分设置了8mm宽度的基准挡边，同时预留了9mm到11mm宽度的带体适配空间，能兼容不同宽度规格的3mm节距同步带，挡边的高度经过计算，能避免同步带在高速运转过程中出现跑偏、脱带的问题，同时挡边与轮体的连接采用圆角过渡，减少应力集中，避免长期运转后挡边出现断裂脱落的问题。

　　在实际安装边界的考量上，这款带轮的径向尺寸经过优化，在保证12齿啮合强度的前提下尽可能缩小外径，降低传动惯量，适合高速运转的工况，不会因为带轮自身惯量过大导致传动启停过程中出现冲击、丢步的问题，尤其适配步进电机、小型伺服电机的输出端传动。轮体的12个齿槽边缘都做了去毛刺处理，齿面粗糙度控制在合理范围，既不会因为齿面过于粗糙加速同步带的磨损，也不会因为齿面过于光滑导致啮合过程中出现打滑。在传动布局设计时，选用这款带轮需要注意同步带的张紧力控制，3mm节距的同步带本身带体厚度较薄，张紧力过大会导致带体拉伸变形、轴承受力过大，张紧力过小则会出现啮合间隙过大、传动同步性下降的问题，带轮的安装平行度也需要控制在允许范围内，避免带体单侧受力导致的偏磨、断齿问题。

　　从实际应用反馈来看，这类小规格HTD同步带轮在小型包装设备的送膜机构、电子组装设备的物料移送机构、检测设备的样品输送机构中都能稳定运行，相比同规格的梯形齿带轮，使用寿命能提升30%以上，传动噪音也更低，适合对运行静谧性有要求的室内设备场景。设计过程中没有采用多余的减重结构，因为小尺寸带轮本身重量已经很轻，额外的减重孔反而会增加加工成本，同时破坏轮体的动平衡性能，整体采用实心轮体结构，加工工艺性更好，批量生产时的精度一致性更容易保证，不管是采用机加工方式生产铝合金材质的带轮，还是采用注塑方式生产工程塑料材质的带轮，都能直接沿用这套三维结构进行工艺调整，不需要做大幅的结构改型。
