通用小信号整流二极管1N4148结构模型

　　在各类低压电子控制回路、信号采样回路以及小功率整流场景中，1N4148是应用覆盖度极高的半导体分立器件，从消费级小家电控制板、工业传感器信号调理板，到教学实验用电路模组、小型机电设备的逻辑控制单元，都能见到这类二极管的身影。不同于大电流整流器件的厚重封装，这款开关二极管采用轴向引线式玻封结构，整体外形为细长圆柱状，两端引出镀锡铜质引脚，引脚直径与长度适配常规PCB板的通孔焊盘尺寸，既可以直接插装焊接在标准2.54mm间距的印制板上，也能通过飞线连接在空间紧凑的模组内部，安装时不需要额外设计专用固定结构，仅靠引脚焊接的强度即可满足常规振动工况下的固定需求，在设备内部的走线布局中，这类小尺寸器件可以灵活排布在板卡的空余位置，

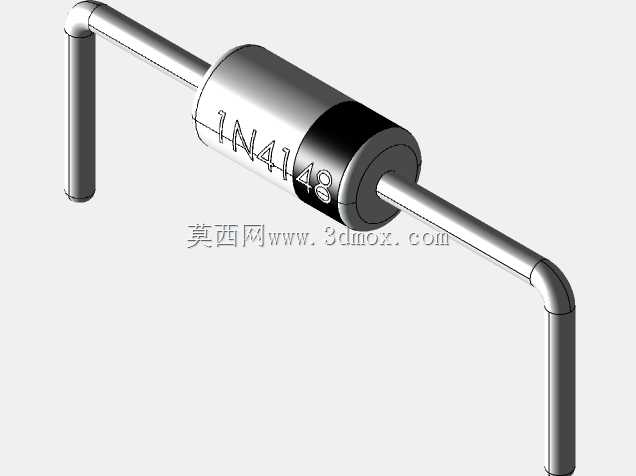

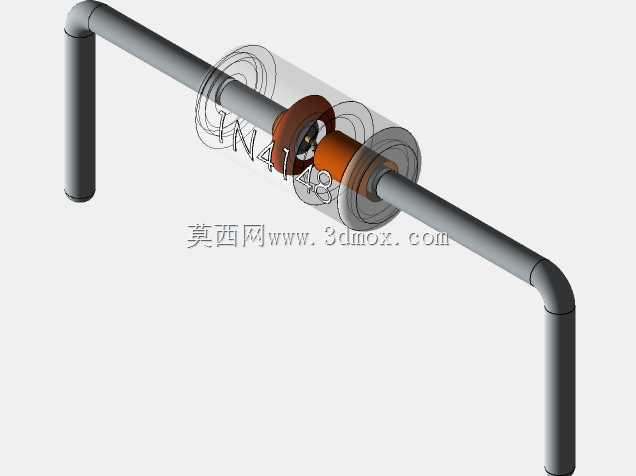

　　不会占用过多的结构空间。从功能特性来看，这款二极管具备较快的反向恢复速度，能够适配kHz级的小信号开关场景，在电路中承担单向导通、反向截止、信号检波、低压续流等作用，比如在继电器线圈两端反向并联该型号二极管，可在继电器断电瞬间泄放线圈产生的反向电动势，避免反向电压击穿回路中的半导体器件；在信号采集回路中串联该二极管，可滤除信号线上的反向杂波干扰，保证采样信号的准确性。设计这款三维模型时，首先还原了器件的真实外形比例，玻封本体的直径、长度以及两端引脚的伸出长度均参考实物的标称尺寸绘制，本体表面的极性标识环也做了对应呈现，方便在三维布线时快速识别器件极性，避免装配时出现极性接反的问题。建模过程中没有对器件内部的半导体晶圆结构做过度还原，

　　而是将重点放在外部安装尺寸的精准度上，因为在结构设计阶段，工程师只需要确认器件的外部占位空间、引脚折弯后的成型尺寸是否与周边结构件存在干涉，不需要关注内部的晶圆构造。在进行整机结构布局时，这类轴向引线器件的引脚折弯半径需要符合电子装联的工艺要求，不能紧贴玻封本体根部折弯，避免引脚受力导致玻封壳体出现裂纹，建模时预留了引脚根部的工艺避让空间，方便结构工程师在检查干涉时识别出不符合装联要求的布局位置。在不同的应用场景下，这款二极管的安装姿态也有区别，在板卡空间充裕的设备中，二极管可以平卧贴板安装，进一步降低器件的整体高度，适配薄型壳体的内部空间要求；在板卡空间紧张的场景中，也可以将引脚折弯90度后立式安装，减小器件在板面上的占用面积。

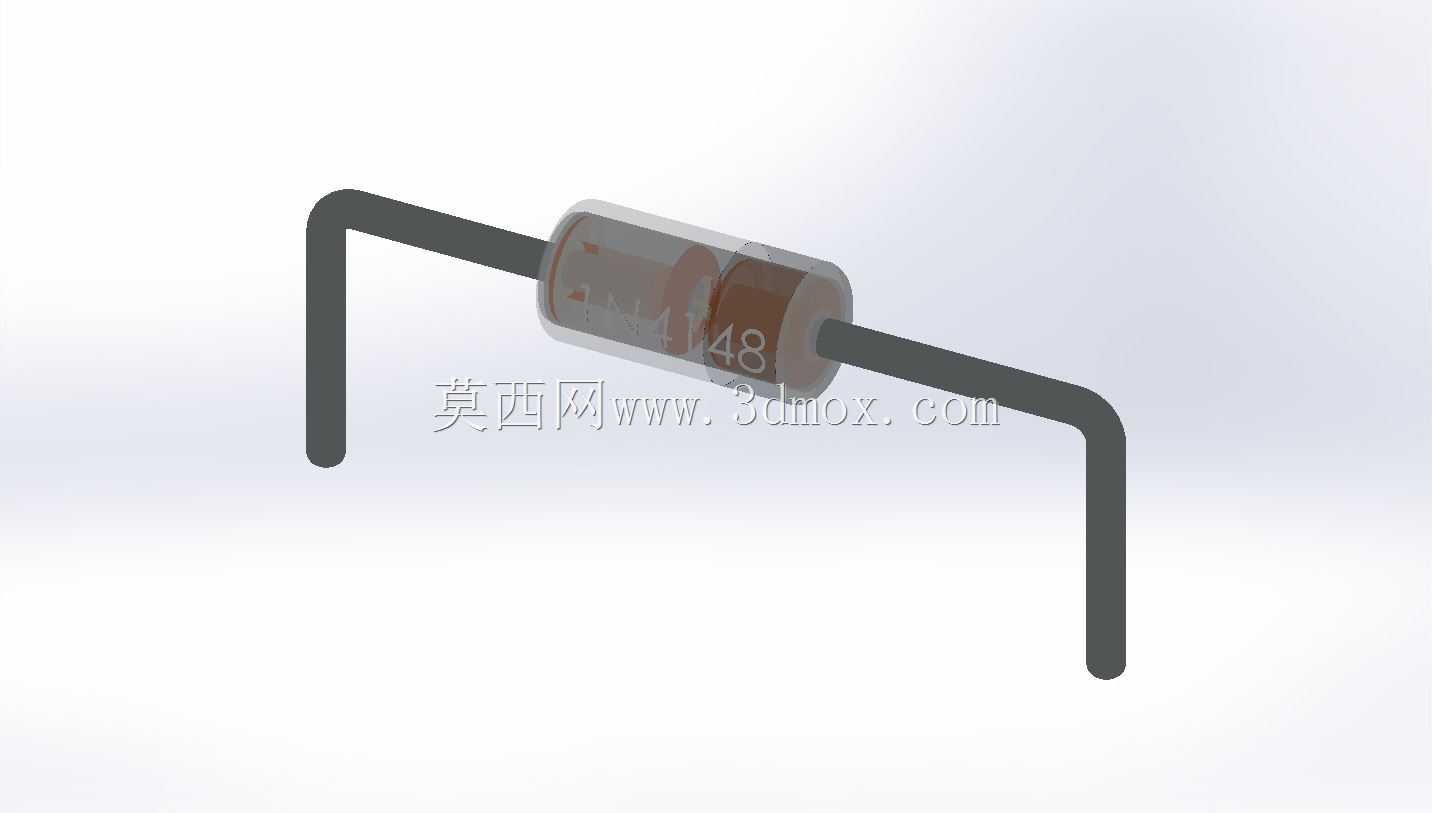

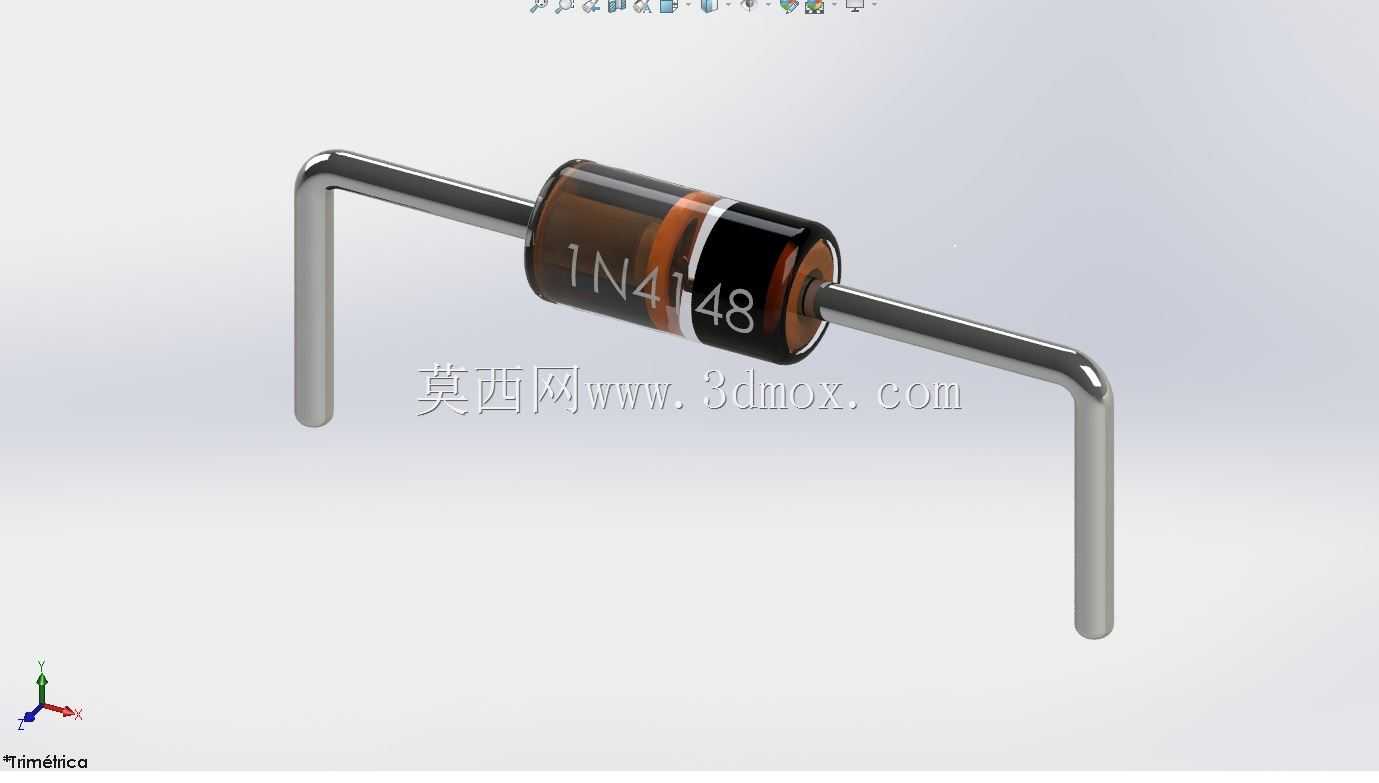

　　模型的外形公差控制参考了行业通用的分立器件尺寸公差范围，本体直径的公差、引脚长度的公差都在实物允许的偏差区间内，确保导出的二维工程图可以直接用于板卡布局的结构校验。不同于功率二极管需要配套散热结构，1N4148的额定工作电流较小，正常工作状态下的发热量极低，不需要额外设计散热鳍片或者导热结构，在结构排布时只需要避开周边的高温发热器件即可，不需要预留散热风道空间，这也是这类小信号二极管在紧凑结构设备中被大量应用的原因之一。在进行三维布线设计时，该模型的引脚位置可以直接与PCB封装库的焊盘位置对应，导入PCB设计软件后不需要额外调整坐标即可完成器件的3D装配，能够直观呈现器件焊接后的实际高度，帮助结构工程师提前确认壳体与板卡之间的安全距离，避免后期装配时出现器件顶壳的问题。对于教学演示类的三维场景，这款模型也可以用于模拟电子电路的装配实训，让学习者直观认识轴向引线二极管的外形特征、极性标识方式以及常规安装方法，降低实物实训的耗材成本。在工业设备的维修备件三维库中，这类通用器件的模型也可以用于备件清单的可视化呈现，方便维修人员快速识别对应器件的型号与安装位置，提升设备维护的效率。建模时对玻封本体的表面质感做了对应处理，还原了玻璃壳体的半透明质感以及金属引脚的金属光泽，在渲染场景中能够更贴近实物的视觉效果，方便用于产品说明书的配图或者装配指导文档的示意图制作。
