PIC16F628A微控制器芯片三维结构模型

在工业控制板卡开发、小型嵌入式设备样机试制、教学实验平台搭建的场景里，8位微控制器是承载底层逻辑运算的核心元件，PIC16F628A作为经典的RISC架构微控制器，常被用于小型智能传感器节点、简易工业逻辑控制模块、消费类小家电控制板的核心控制单元，其三维结构模型的搭建，能够帮助结构工程师在PCB布局前期完成板卡空间的干涉校验，也能为整机外壳的开孔、定位柱设计提供精准的外形参考。

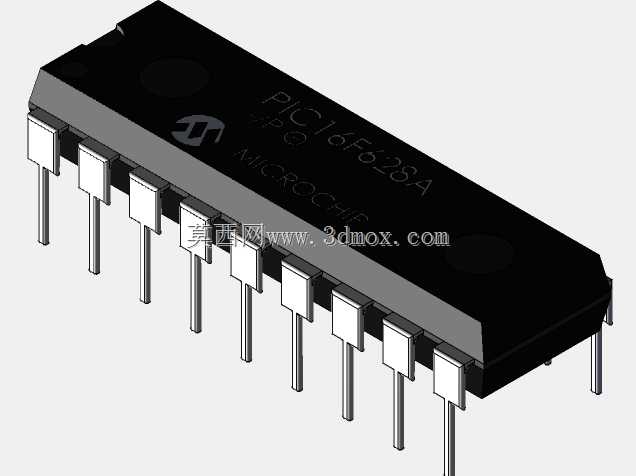

这款微控制器采用双列直插封装形式，建模过程中首先参照器件实际的引脚排布规律，对每一个引脚的宽度、厚度、引脚间距做了1:1的还原，引脚根部与塑封本体的衔接处做了符合实际注塑工艺的圆角过渡，避免建模时出现尖锐直角不符合生产实际的问题。塑封本体的表面平整度、本体上的定位缺口位置都做了精准复刻，这个定位缺口是生产焊接时区分引脚序号的关键标识，在做自动化贴装的工装设计时，这个缺口的位置精度直接影响视觉定位的准确率，因此建模时特意将缺口的深度、斜边角度都对照实物 datasheet 做了参数校准。

从安装边界来看，这款双列直插封装的芯片，在PCB上焊接时需要预留的引脚焊盘间距、芯片本体与周边电解电容、电阻元件的安全间隙都可以通过这个三维模型直接测量，不需要再反复对照二维手册换算尺寸。很多工程师在做板卡布局时，容易忽略芯片本体高度与外壳内壁的间隙，尤其是在做超薄型控制模块设计时，芯片塑封本体的最高点到PCB板面的高度是决定外壳内腔深度的关键参数，这个模型里将本体高度、引脚伸出PCB背面的长度都做了精准设定，能直接用于整机装配的间隙校核。

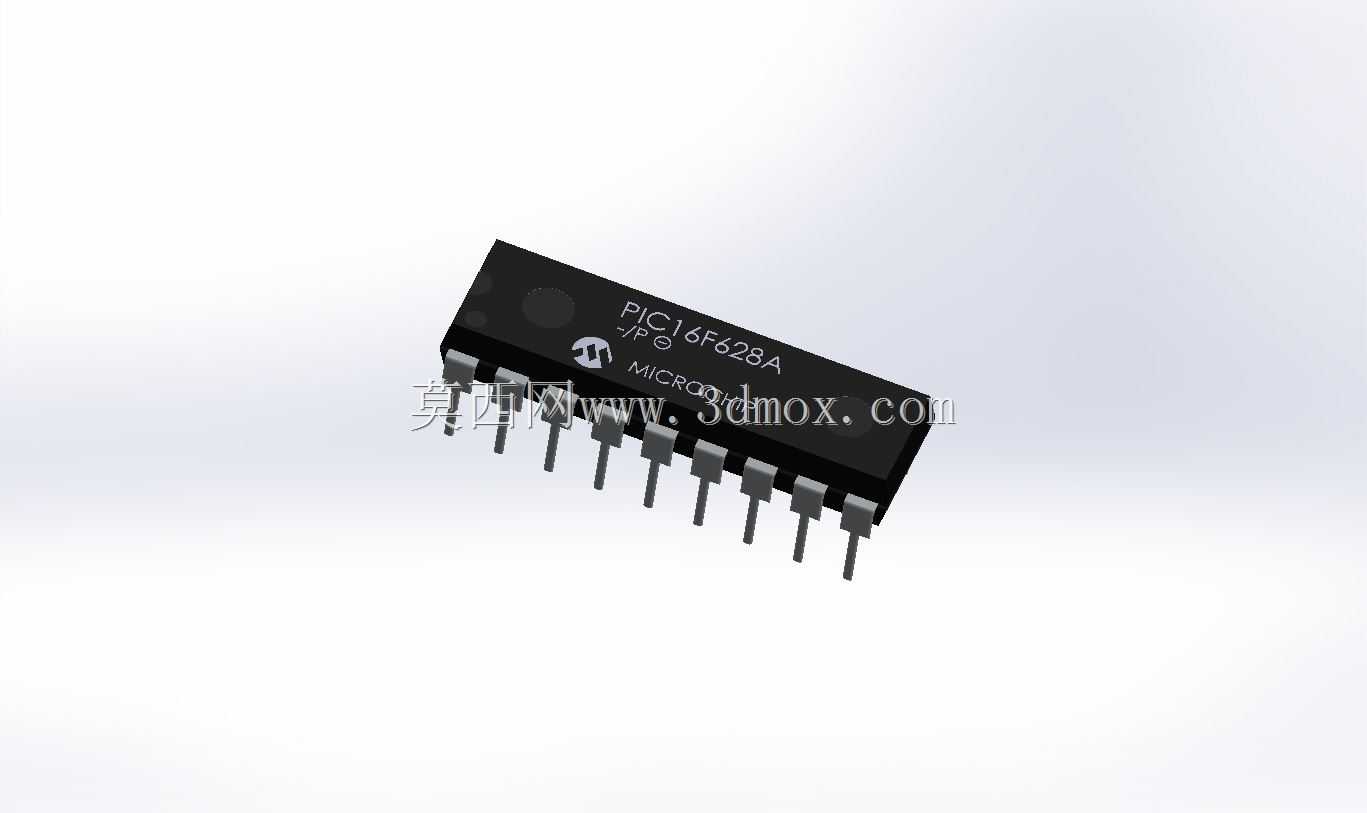

在做教学演示类的三维装配动画时，这个芯片模型可以直接导入装配环境，模拟芯片插装到IC插座、或者直接焊接到PCB的全过程，帮助初学者理解双列直插器件的安装方向、引脚对应关系。不同于很多简化建模只做个方块加引脚的粗略处理，这个模型在塑封本体的边缘做了符合实际注塑件的微小拔模斜度，引脚的表面也做了符合金属冲压件的质感处理，虽然这些细节不影响尺寸测量，但在做产品渲染、方案展示时，能让整个板卡的三维展示效果更贴近真实产品，不会出现模型过于粗糙导致方案展示失真的问题。

在小型自动化设备的控制板迭代设计中，经常会遇到旧款芯片替换兼容的问题，通过这个三维模型，可以直接和同封装的其他型号微控制器做外形尺寸的比对，快速判断替换时是否会出现和周边元件的干涉，不需要等实物样品回来再做试装，能大幅缩短样机迭代的周期。另外在做波峰焊工装的设计时，芯片本体的压块开口尺寸需要完全匹配芯片的外形轮廓，这个精准的三维模型可以直接导出轮廓线用于工装的激光切割加工，省去了手工测绘实物的步骤，也避免了手工测绘带来的尺寸误差。

很多刚入行的结构工程师在做电子类产品结构设计时，容易只关注PCB的外形尺寸，忽略板上元件的实际高度和占位，导致后期装配时出现元件顶到外壳、或者元件之间互相干涉的问题，这类精准的元件三维模型，能在设计初期就把所有元件的空间占位都纳入装配校验范围，从源头减少试装时出现的结构问题。这款微控制器的模型还考虑了不同安装方式的适配，无论是直插焊接还是搭配IC插座使用，模型都预留了插座安装后的高度叠加空间参考，工程师可以根据自己的实际安装方案，快速核算整体的装配高度。
