数控传动用带法兰圆头锁紧螺母结构

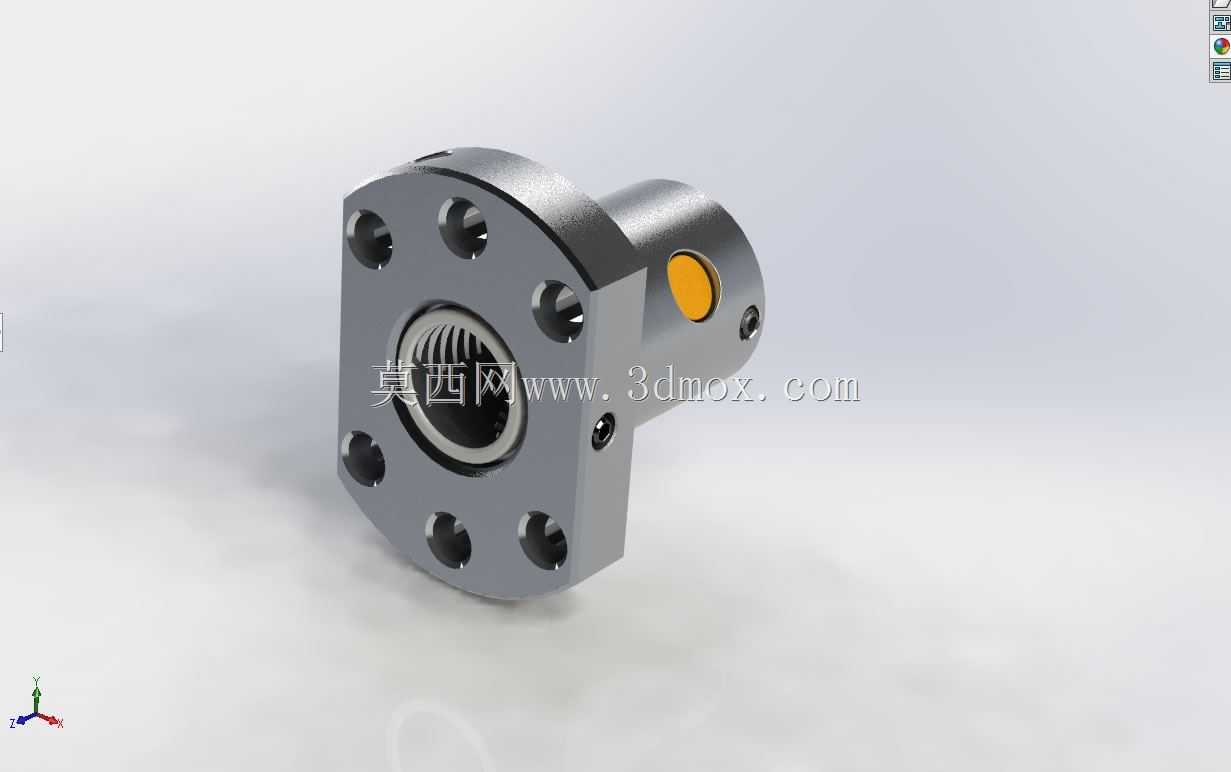

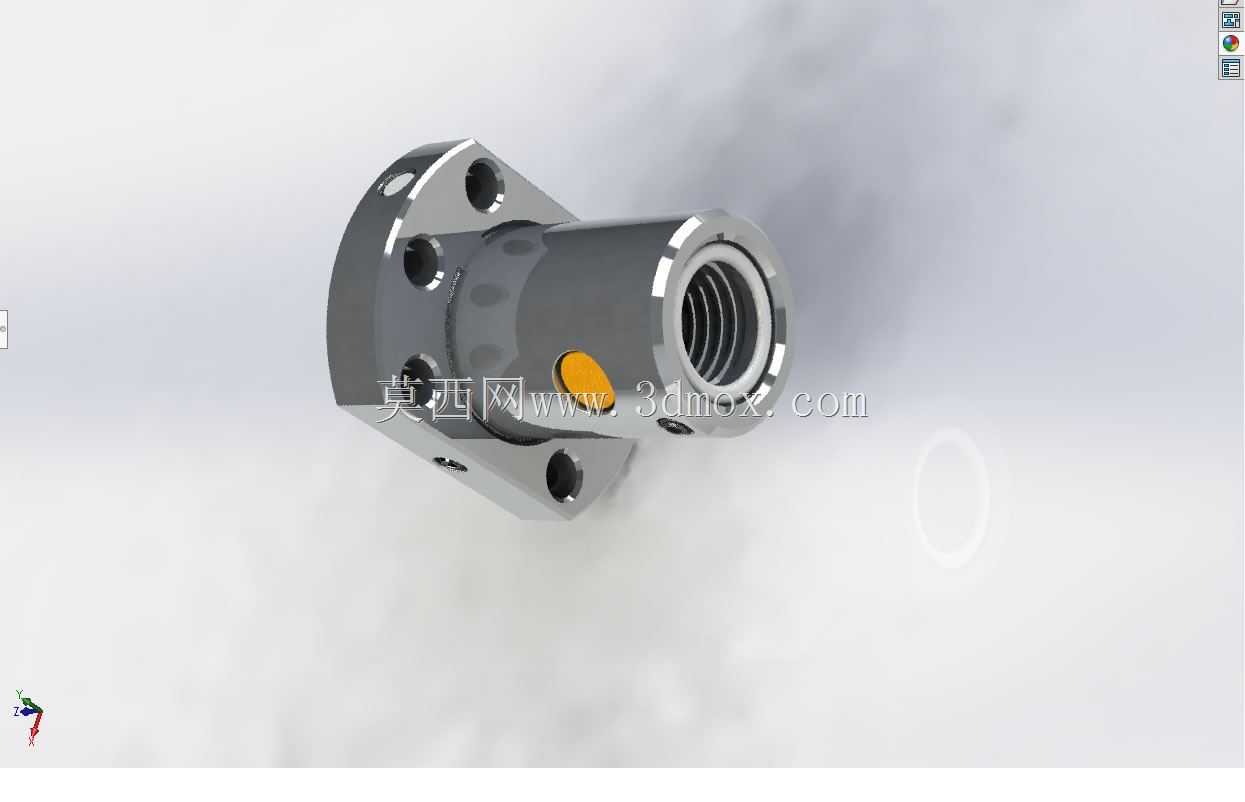

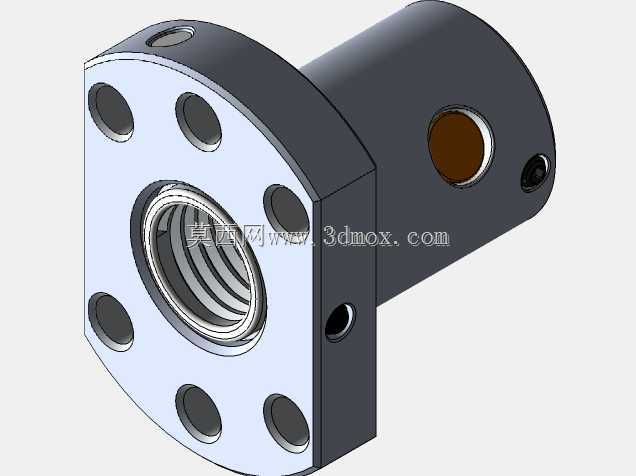

　　这款带法兰结构的圆头螺母，主要应用在数控设备的滚珠丝杠传动副、直线运动模组的轴向锁紧环节，也可用于精密机床进给轴、自动化点胶设备滑台、激光切割设备传动端的轴承预紧定位场景，区别于普通六角螺母，它的法兰盘结构能在锁紧时提供更大的支撑接触面积，避免锁紧应力集中在丝杠螺纹的局部牙型上，同时能在一定程度上抵消传动过程中产生的轴向窜动，提升传动系统的刚性。从结构设计来看，主体分为带安装孔的法兰段和内螺纹圆柱段两部分，法兰端均匀分布的通孔用于安装防松止动螺钉，在螺母锁紧到指定预紧力矩后，将止动螺钉拧入对应位置顶住丝杠牙底，就能避免设备高速往复运动时螺母出现回松退牙的问题，这也是数控传动场景里对紧固件的核心要求——普通的弹垫、

　　平垫防松结构在高频往复冲击、温度变化较大的工况下很容易失效，而这种侧顶式止动结构配合法兰面的大接触面积，能在-20℃到80℃的车间工况下长期保持锁紧力稳定。内螺纹段的牙型采用精密磨削加工，和丝杠螺纹的配合间隙控制在微米级，避免传动过程中出现反向间隙，影响设备的定位精度；圆头端的内孔口做了倒角导向处理，安装时能快速对准丝杠螺纹端头，不会出现螺纹错牙刮伤的问题，同时圆头的外圆做了高光洁度处理，部分需要配合防尘圈、密封端盖的安装场景，这个外圆面可以直接作为密封配合面，不需要额外加装轴套，能压缩传动端的轴向安装尺寸。法兰盘的安装孔采用沉孔设计，止动螺钉安装后头部不会突出法兰端面，避免螺母转动过程中螺钉头剐蹭周边的轴承座、端盖零件，

　　安装边界上，法兰端面到圆头端面的总长度控制在适配常规丝杠锁紧位的尺寸范围内，法兰外圆直径比螺纹公称直径大出近一倍，支撑面的压强大幅降低，即使是铝合金材质的安装座，也不会因为锁紧力过大出现接触面压溃变形的问题。实际选型使用时，需要注意内螺纹的公称直径和丝杠轴端的螺纹规格匹配，法兰端的安装孔分布圆直径要和对应轴承座的预留避让空间匹配，避免安装时法兰和轴承座内孔出现干涉；侧顶螺钉的拧紧力矩要控制在合理范围，力矩过大容易顶伤丝杠螺纹牙型，后续拆卸维护时会出现螺母卡滞，力矩过小则起不到防松效果，一般按照螺钉公称直径的推荐力矩的80%拧紧即可。这款螺母的结构没有多余的冗余设计，所有外形特征都服务于安装、锁紧、防松、适配的实际功能，

　　没有为了外观做多余的异形切削，既方便数控车削、铣削加工，也能在批量生产时控制加工成本，同时兼顾了精密传动场景对紧固件的精度、刚性、防松的多重要求，在中小型数控设备的直线传动结构里，这类结构的螺母已经逐步替代了传统的圆螺母加止动垫圈的锁紧方案，因为传统止动垫圈需要在丝杠轴端铣卡槽，会削弱丝杠轴端的结构强度，而这款螺母的侧顶防松不需要对丝杠轴做额外加工，能保留丝杠轴的完整强度，同时安装拆卸更方便，不需要撬动止动垫圈的卡爪，维护效率更高。在一些对安装空间要求严苛的小型自动化设备里，这款螺母的集成式法兰设计还能省去配套的止推垫片，进一步压缩轴向安装尺寸，让传动端的结构更紧凑，比如桌面型点胶机、小型雕刻机的Z轴传动端，轴向空间往往只有几十毫米，省去一个垫片的厚度就能给其他结构件留出更多设计余量。
