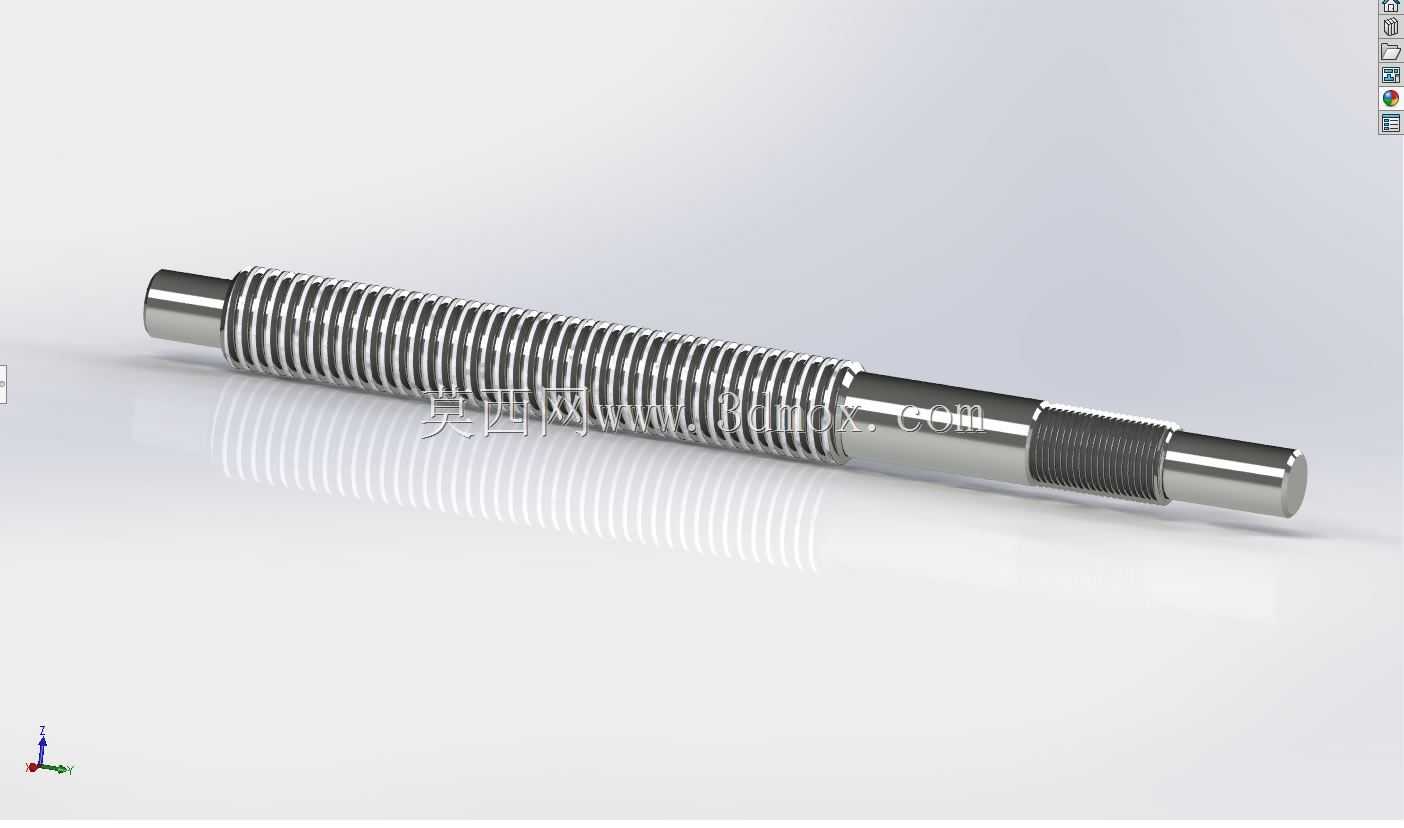

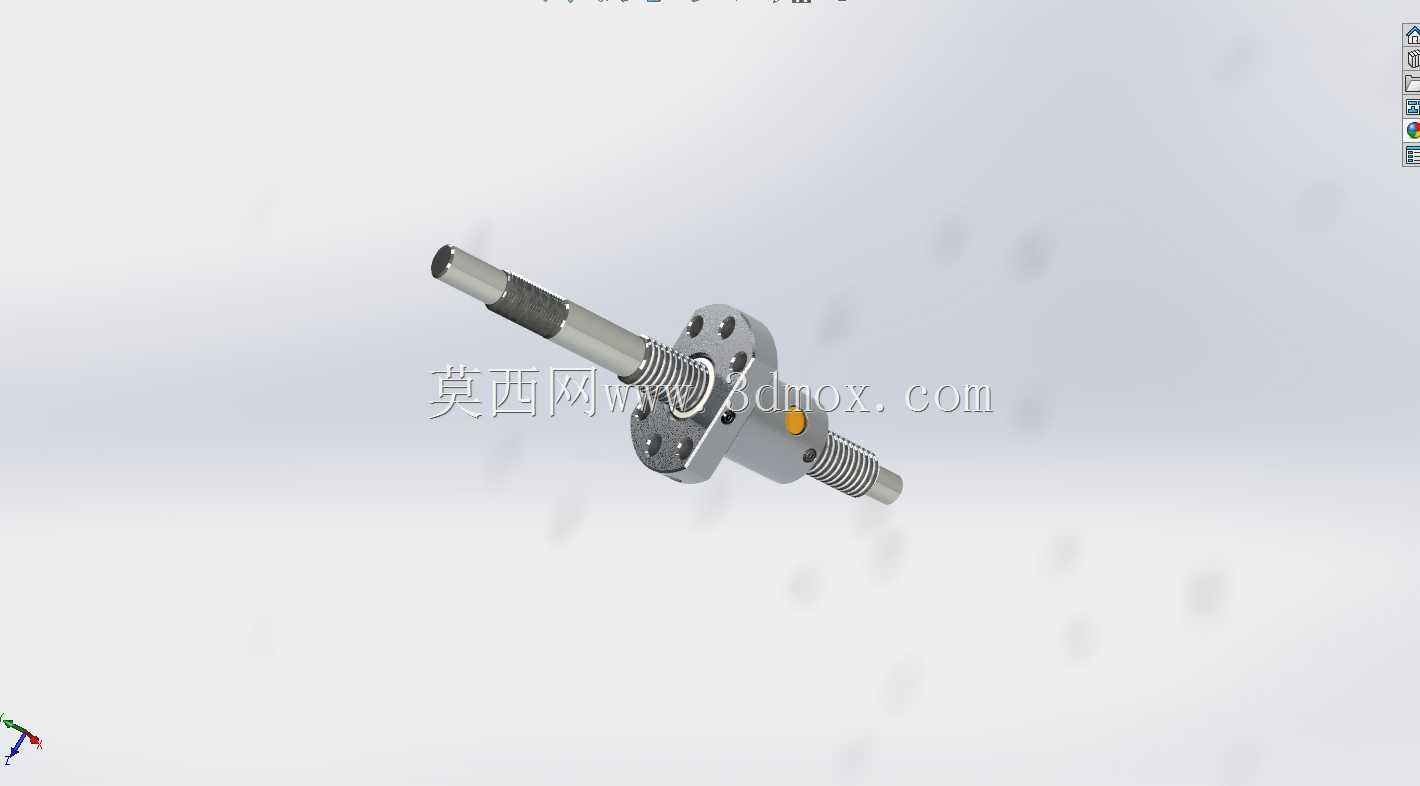

SFU1204型12mm规格滚珠丝杠结构

在数控进给机构的设计选型过程中，小规格滚珠丝杠的适配性往往决定了小型设备的传动精度与运行平顺性，这款公称直径12mm、导程4mm的滚珠丝杠，是小型数控滑台、桌面级加工设备、精密检测位移平台中极为常用的传动元件。从实际应用场景来看，这类小导程小直径的滚珠丝杠，多用于负载不大但对进给分辨率有要求的场合，比如桌面数控雕刻机的Z轴进给、小型点胶设备的位移驱动、光学检测设备的微调滑台传动，相比同规格的滑动丝杠，它的传动效率能提升至九成以上，长时间往复运行的磨损量远低于梯形滑动丝杠，预紧调整后的反向间隙可以控制在微米级，完全能满足小型精密设备的进给定位要求。

从结构设计的角度来看，这款丝杠采用单螺母结构设计，滚道为圆弧面适配钢球滚动，螺母与丝杠的滚道配合间隙可以通过端部的预紧片调整，不需要额外加装复杂的双螺母消隙结构，整体安装体积紧凑，适配小型设备局促的安装空间。丝杠的轴端加工遵循通用小型传动件的安装规范，支撑端可以适配深沟球轴承或者角接触轴承的安装位，螺母的法兰安装面预留了标准的螺栓过孔，不需要额外做转接件就能直接固定在移动滑台上，安装边界的设计充分考虑了小型设备的装配便利性，轴端的台阶尺寸、螺母的法兰外径、安装孔的孔距都符合行业通用的配套标准，选型时不需要额外修改安装位尺寸就能直接替换同规格的其他品牌丝杠。

在实际设备运行过程中，这类滚珠丝杠的功能特性十分明确，它可以将伺服电机或者步进电机的旋转运动转化为直线运动，传动过程中没有滑动摩擦的爬行问题，低速进给时不会出现卡顿现象，配合直线导轨使用时，移动的平顺性可以满足精密加工的进给要求。设计建模时，滚道的螺旋升角、钢球的直径、螺母的回流槽结构都按照实际加工参数还原，建模过程中充分考虑了装配干涉问题，螺母在丝杠全行程移动时不会和两端的支撑座产生碰撞，丝杠的有效行程标注清晰，选型时可以根据设备的实际移动距离选择对应长度的规格，不需要额外做截断加工。

从设备维护的角度来说，这类小规格滚珠丝杠的润滑要求不高，定期在滚道处涂抹润滑脂就能保证长期稳定运行，螺母上预留的注油孔可以适配自动润滑管路的安装，在长时间连续运行的自动化设备中，接入自动润滑系统后可以大幅降低维护频次。建模时还原的螺母防尘圈结构，能有效阻挡加工过程中产生的切屑、粉尘进入滚道内部，避免钢球和滚道的异常磨损，在有切削液飞溅的加工场景中，防尘圈的密封作用可以避免切削液进入螺母内部冲刷润滑脂，延长丝杠的使用寿命。

在做设备结构布局时，这款丝杠的安装同轴度要求相比大直径丝杠更低，两端支撑采用简单的固定-支撑结构就能满足刚性要求，不需要做复杂的预拉伸结构就能控制高速旋转时的丝杠抖动，对于小型设备的结构设计来说，能大幅降低支撑座的加工精度要求，减少整体的装配调试时间。丝杠的导程为4mm，电机直连的情况下，电机每旋转一圈，移动部件前进4mm，配合步距角1.8度的步进电机，细分驱动下可以实现微米级的进给分辨率，完全能满足小型加工、检测设备的精度要求。建模过程中对螺纹滚道的曲率、钢球的排布、回流器的结构都做了精准还原，在做虚拟装配时可以直接调用，检查丝杠和周围线缆、拖链、其他结构件的干涉情况，不需要额外简化结构就能完成整机的运动仿真，验证全行程移动过程中是否存在结构碰撞，给实际的结构设计提供准确的参考依据。
