铝制MXL80齿GT2同步带轮结构设计

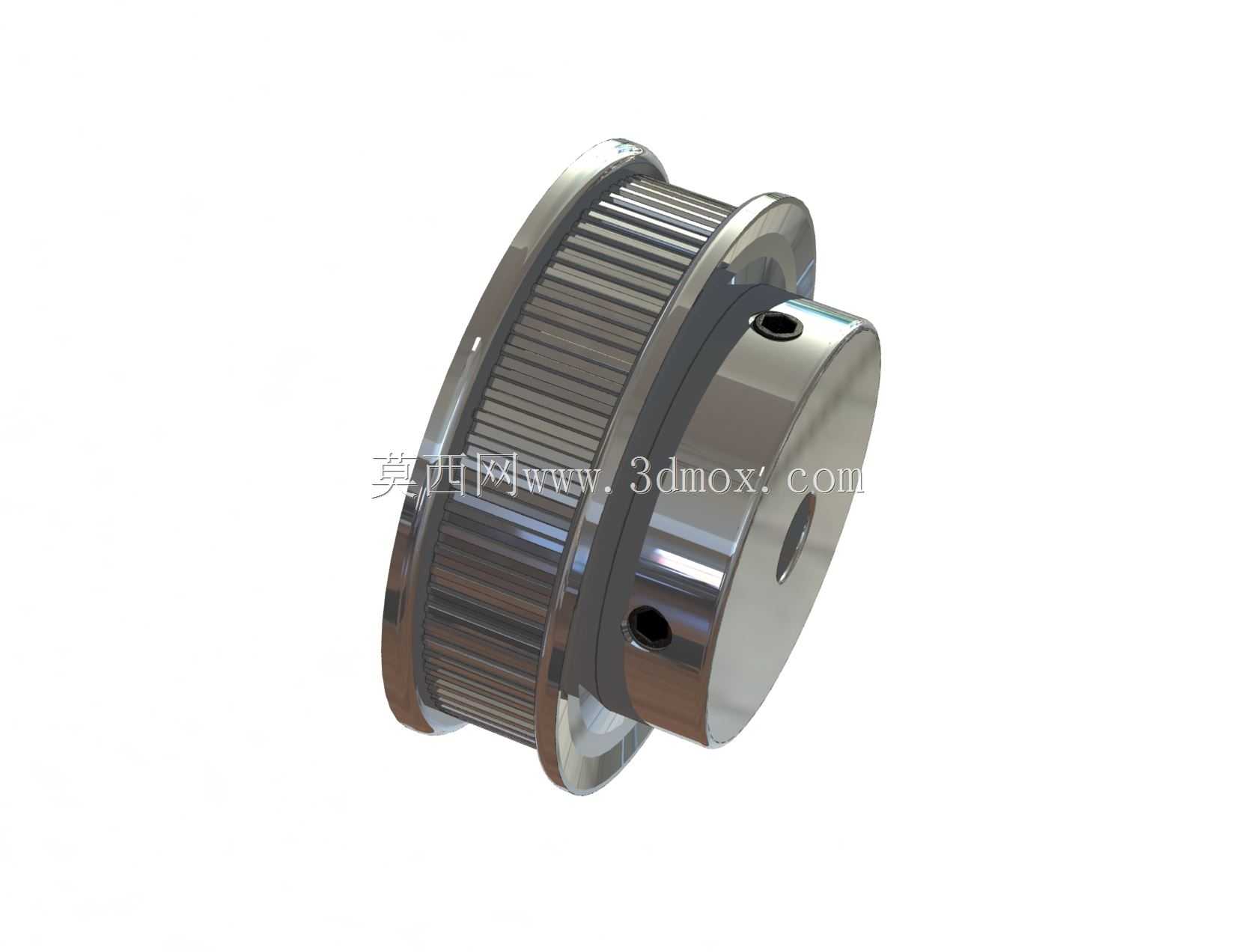

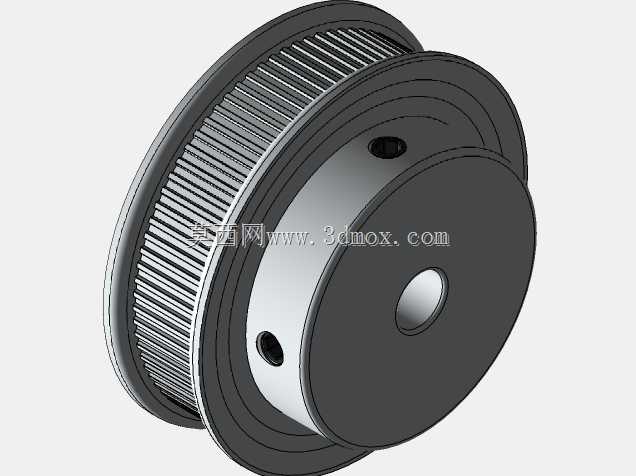

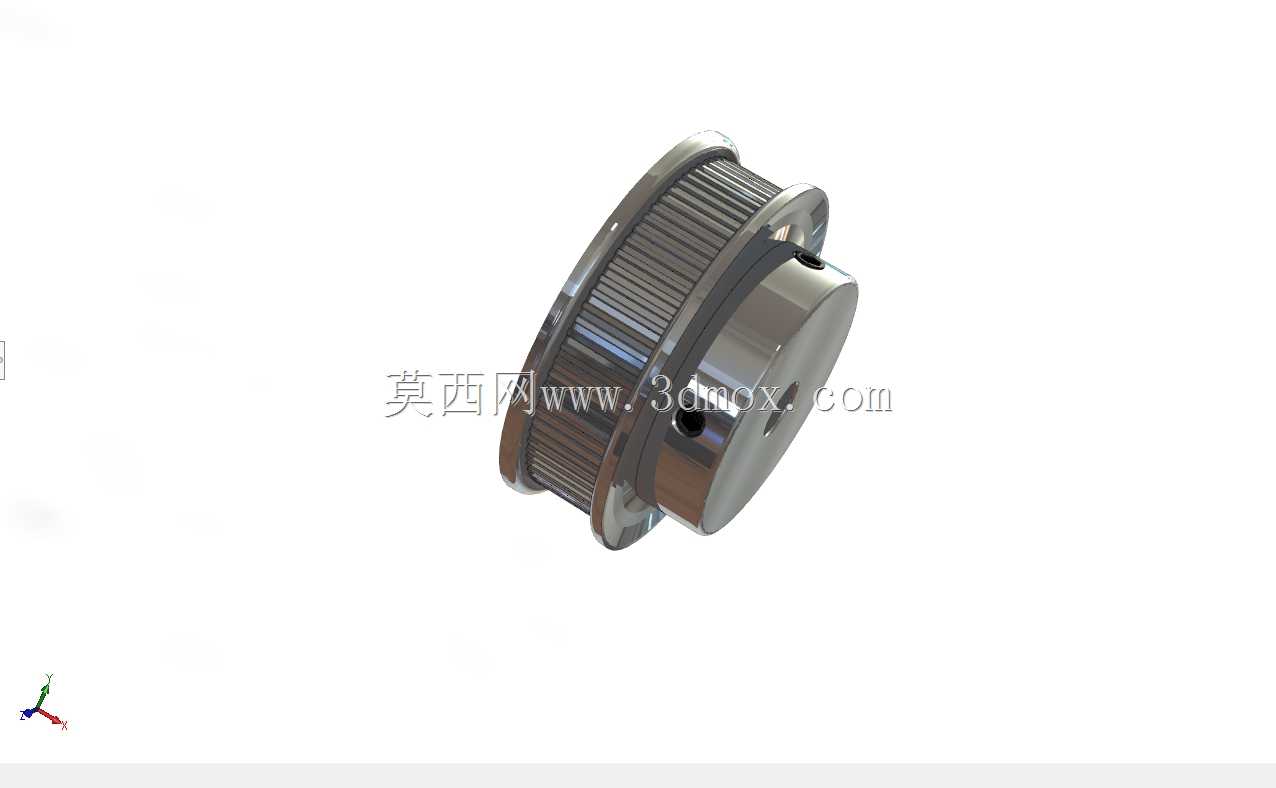

　　做小型传动结构设计的时候，同步带轮的选型和建模往往是最容易踩细节坑的环节，尤其是桌面级自动化、小型输送机构、3D打印传动模组这类对安装空间、传动精度有明确要求的场景，带轮的齿形匹配、孔径公差、材质选择直接决定整套传动机构的运行稳定性。这款铝制MXL80齿同步带轮，适配GT2规格同步带，在小负载精密传动场景里的适配性非常突出，日常做小型伺服传动模组、桌面级工装输送、检测设备进给机构的时候，这类带轮的使用频率极高。

　　从实际使用场景来看，这类小规格铝制同步带轮，大多用在负载不超过5kg的精密传动工位，比如视觉检测设备的工件进给滑台、小型贴标机构的标签送进辊传动、桌面级点胶设备的轴系传动，还有部分小型非标自动化设备的同步传动链路里，因为铝材质本身重量轻，转动惯量小，高速往复传动的时候不会因为自身惯量带来额外的启停冲击，很适合频繁正反转的传动工位。和钢制带轮比，铝制带轮的加工成本更低，表面做阳极氧化处理之后耐磨性能完全能满足小负载长期运行的需求，不会出现短时间内齿形磨损导致的传动背隙变大问题。

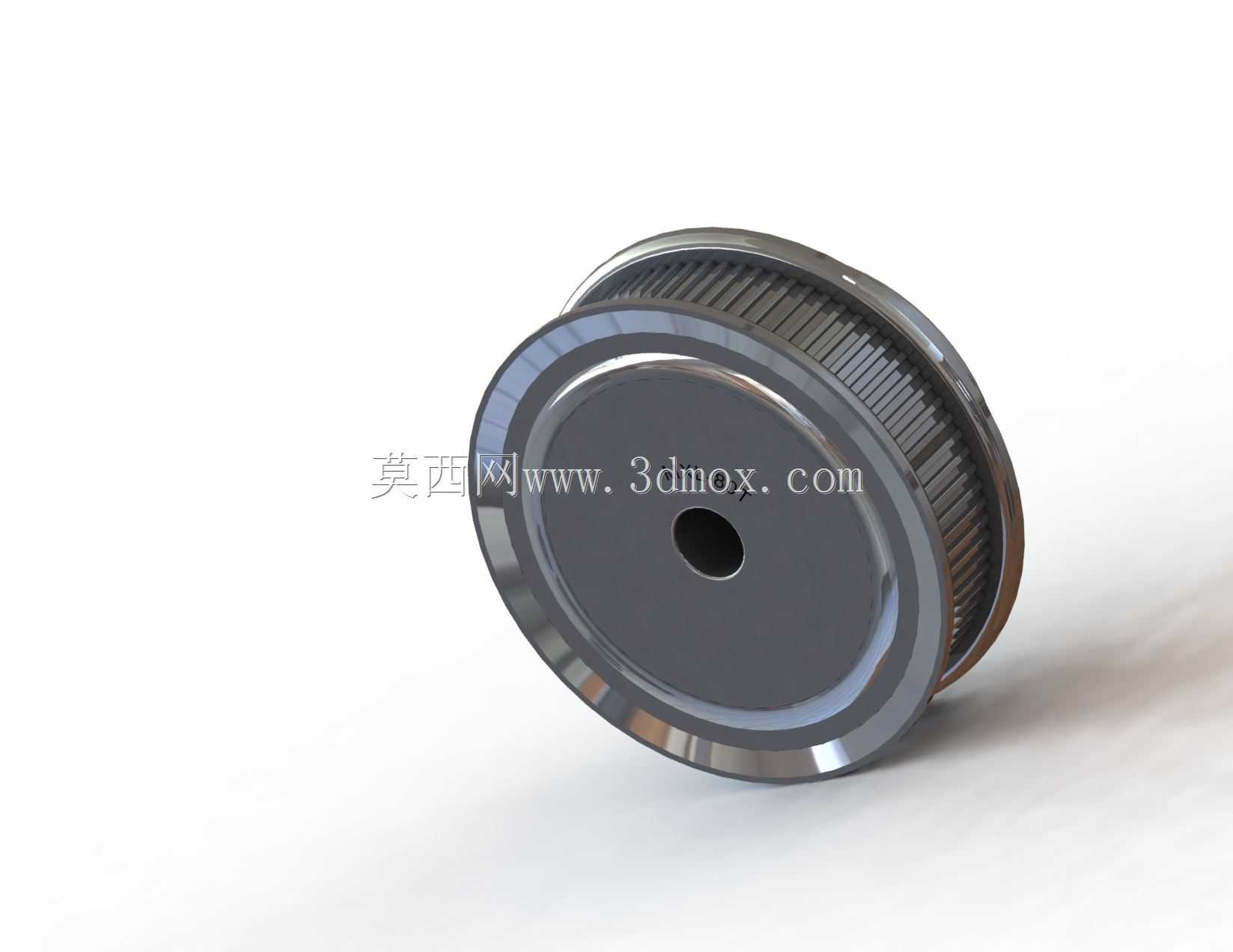

　　设计这类带轮的时候，首先要卡准的是齿形的啮合边界，MXL齿形的节距、齿高、齿槽圆弧半径都有对应的传动标准，建模的时候不能只做外观齿形，必须把齿槽的有效啮合深度做足，不然实际装配之后皮带容易爬齿，传动丢步的问题会直接导致设备工位精度不达标。这款带轮的内孔设计预留了不同的安装适配尺寸，常规的8mm孔径是适配市面上绝大多数小型伺服电机、步进电机的输出轴径，建模的时候内孔的公差要按照基孔制过渡配合来留量，过松会导致带轮和轴之间打滑，过紧又会导致装配的时候敲入困难，甚至顶坏电机输出轴的轴承。

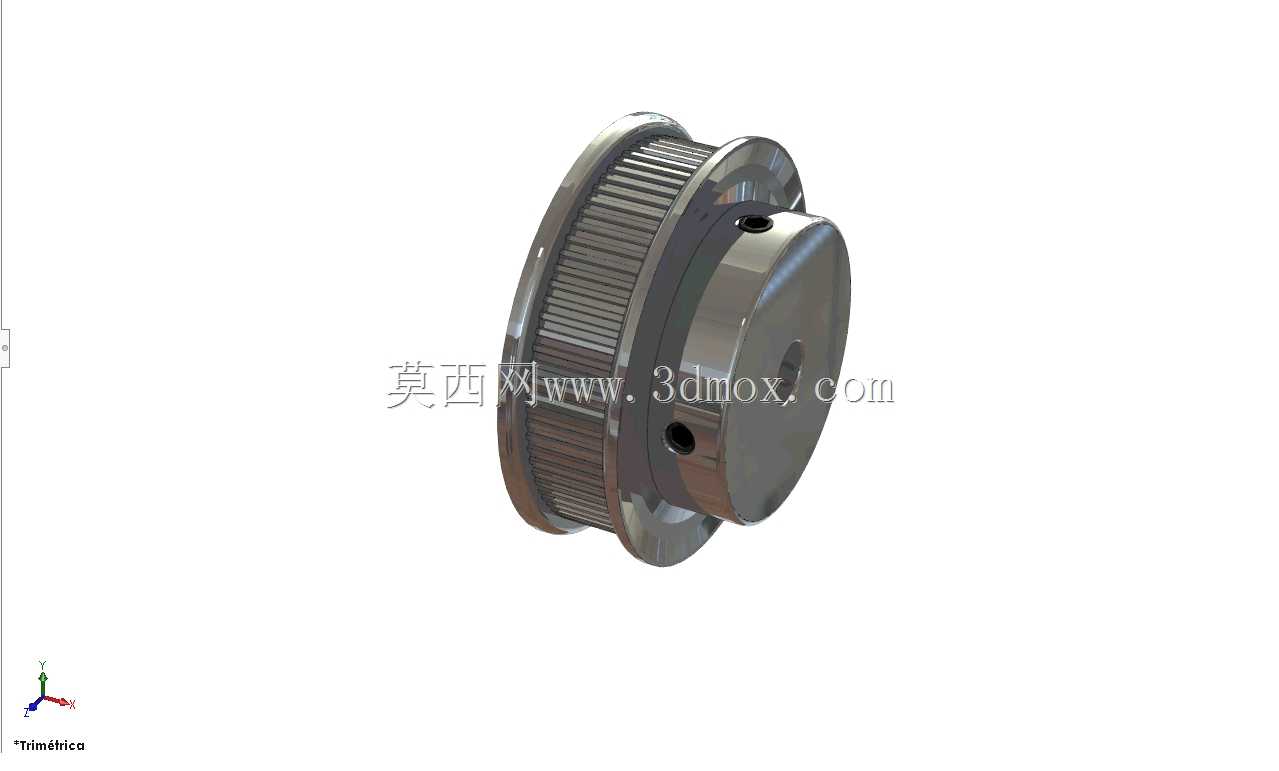

　　从安装边界来看，这款80齿的MXL带轮，节圆直径是固定的，对应的传动比计算要严格按照节圆直径来核算，不能拿外圆直径算传动比，很多新手工程师做传动计算的时候容易犯这个错，最后做出来的机构进给精度和设计值差出一大截。带轮的齿宽是匹配2mm宽度的GT2皮带，设计挡边的时候，挡边的高度要高出皮带顶面1mm以上，防止皮带高速运行的时候从带轮侧面滑脱，很多小厂做的廉价带轮就是挡边高度不够，设备运行一段时间之后皮带跑偏掉带，维护成本极高。

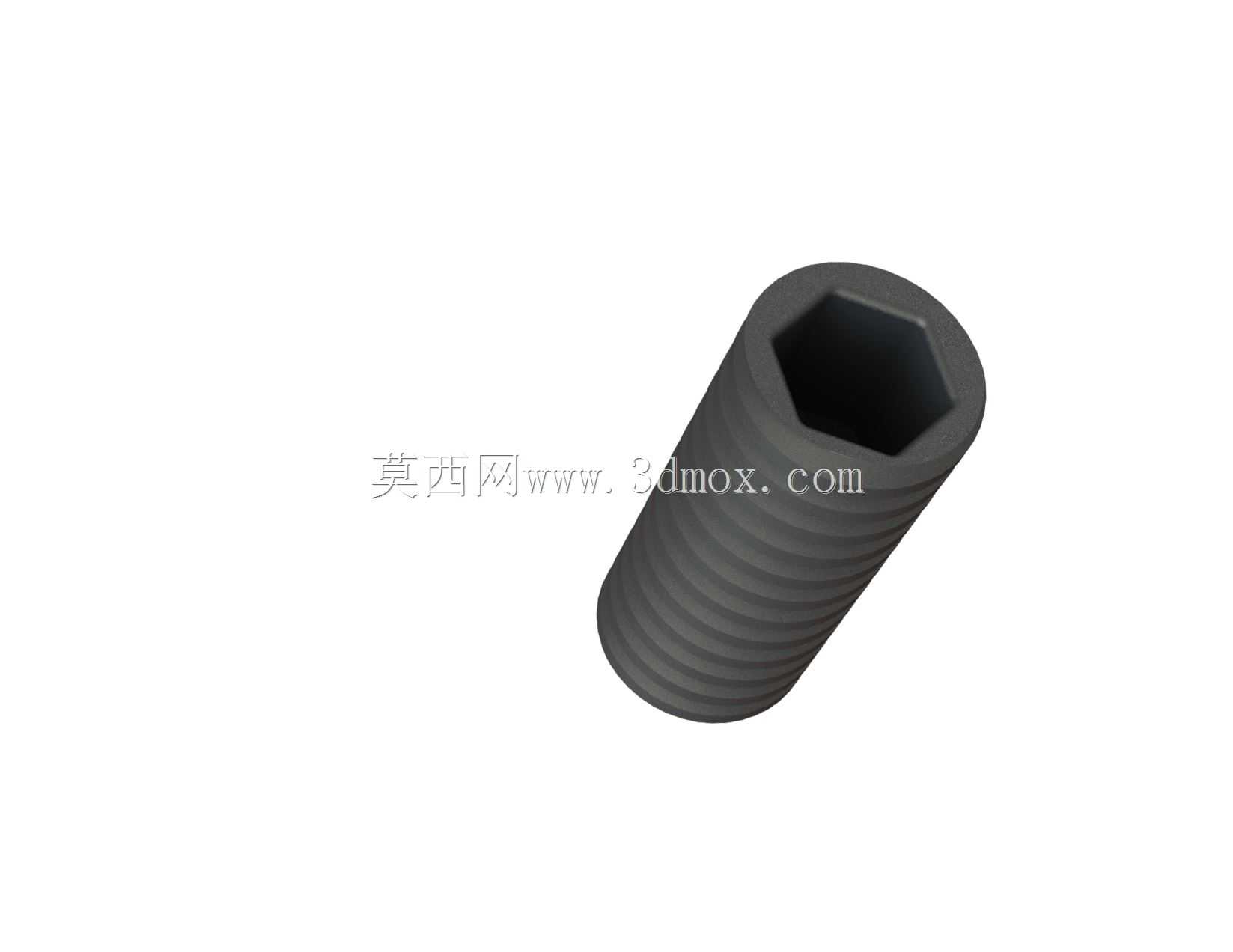

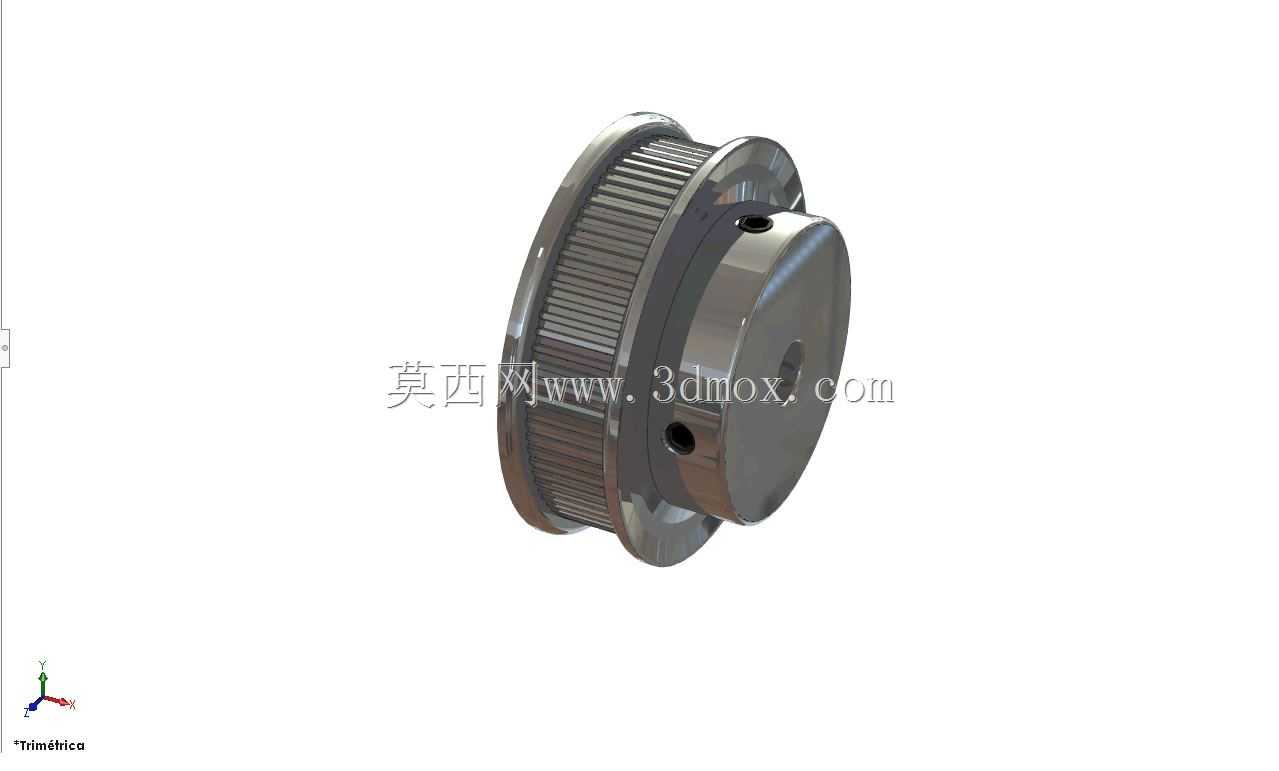

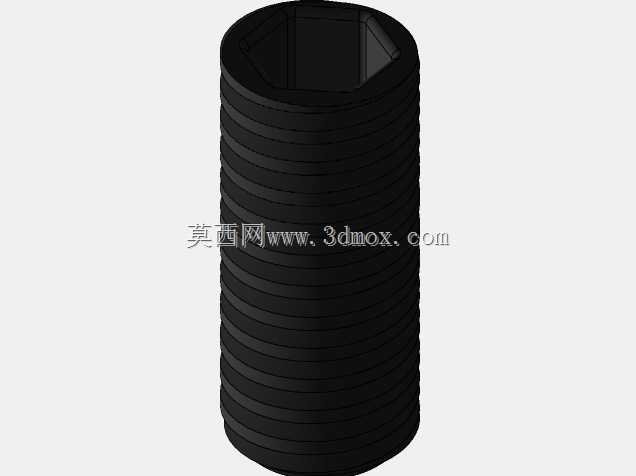

　　建模的时候还要注意带轮的动平衡细节，虽然小尺寸带轮的转速大多不会超过每分钟3000转，但如果带轮本身的壁厚不均匀，高速转动的时候会产生细微振动，对于有视觉检测工位的设备来说，这种微振动会直接导致相机拍照成像模糊，检测精度下降。所以这款铝制带轮的轮毂部分做了等壁厚设计，键槽或者顶丝孔的位置要做对称配重处理，避免转动的时候出现偏心。另外，顶丝孔的位置设计在轮毂的平整面上，不能打在齿槽对应的外圆位置，不然拧紧顶丝的时候会导致带轮外圆变形，齿形失准。

　　实际选型的时候还要注意，这类铝制带轮的适配中心距范围，80齿的带轮如果搭配同规格小齿数主动轮，中心距的可调范围要预留张紧余量，建模的时候可以把带轮的安装腰型孔范围考虑进去，不用额外做张紧轮，节省安装空间。对于传动精度要求高的工位，选带轮的时候还要看齿形的表面粗糙度，齿面太粗糙会加快皮带的磨损，缩短皮带的更换周期，铝制带轮加工完之后做硬质阳极氧化，齿面粗糙度控制在Ra1.6以下，就能很好兼顾耐磨和传动顺畅度。

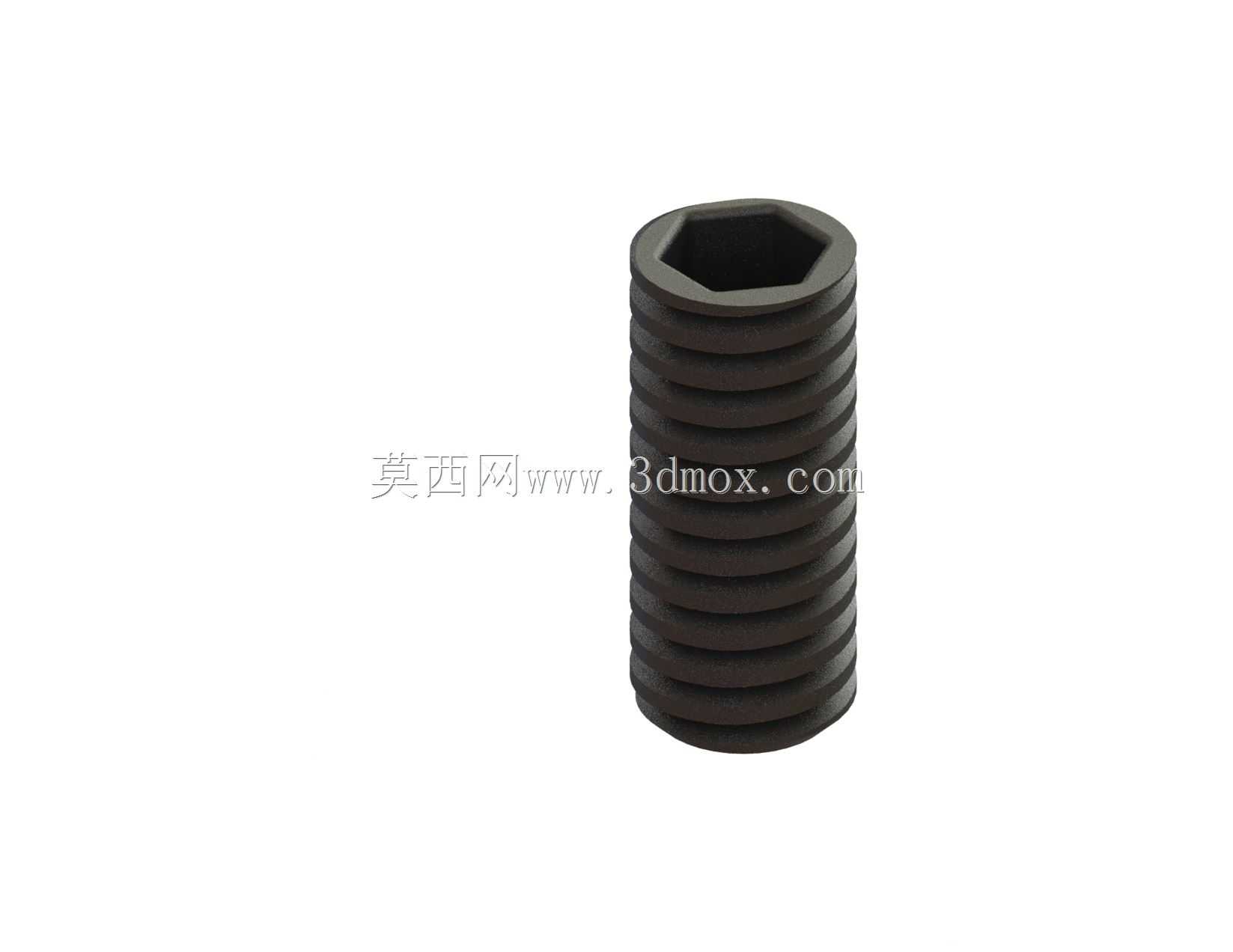

　　很多工程师做小型传动结构的时候，容易忽略带轮和轴的轴向固定，这款带轮的轮毂长度设计的时候，要保证和电机轴的配合长度不小于轴径的1.2倍，这样单颗顶丝就能提供足够的锁紧力，不会因为传动扭矩导致带轮轴向窜动。如果是正反转切换频繁的工位，可以在轮毂上做两颗呈90度分布的顶丝孔，锁紧的时候两颗顶丝交替拧紧，进一步提升连接可靠性，避免长期运行之后顶丝松动导致的传动故障。
