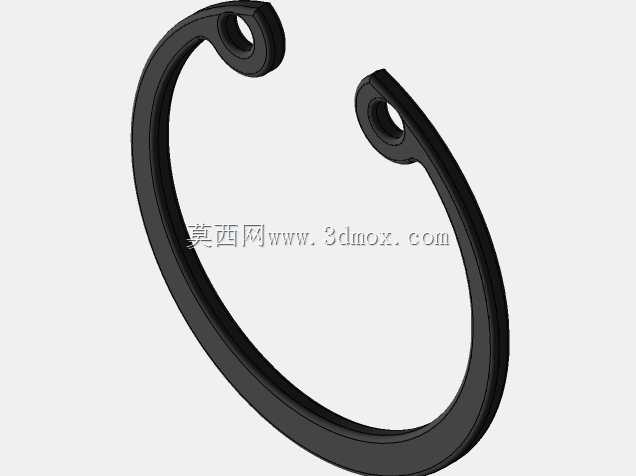

12mm直线轴配套SC12UU滑块衬套结构

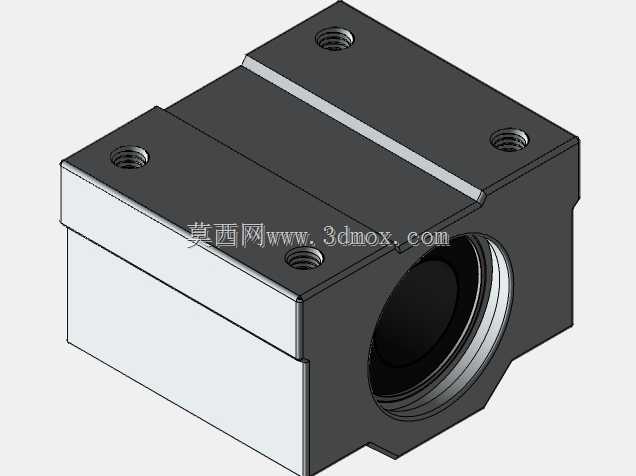

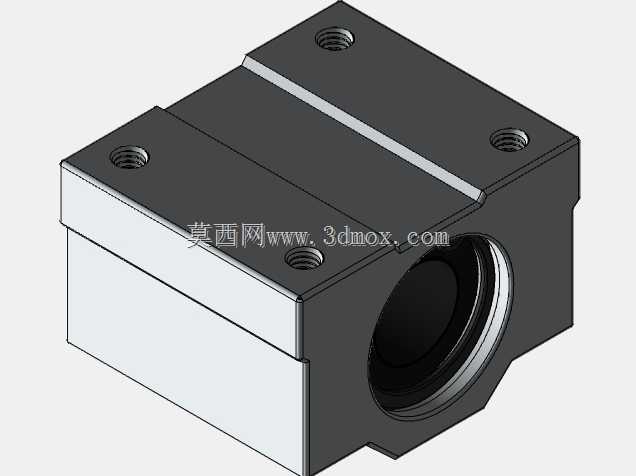

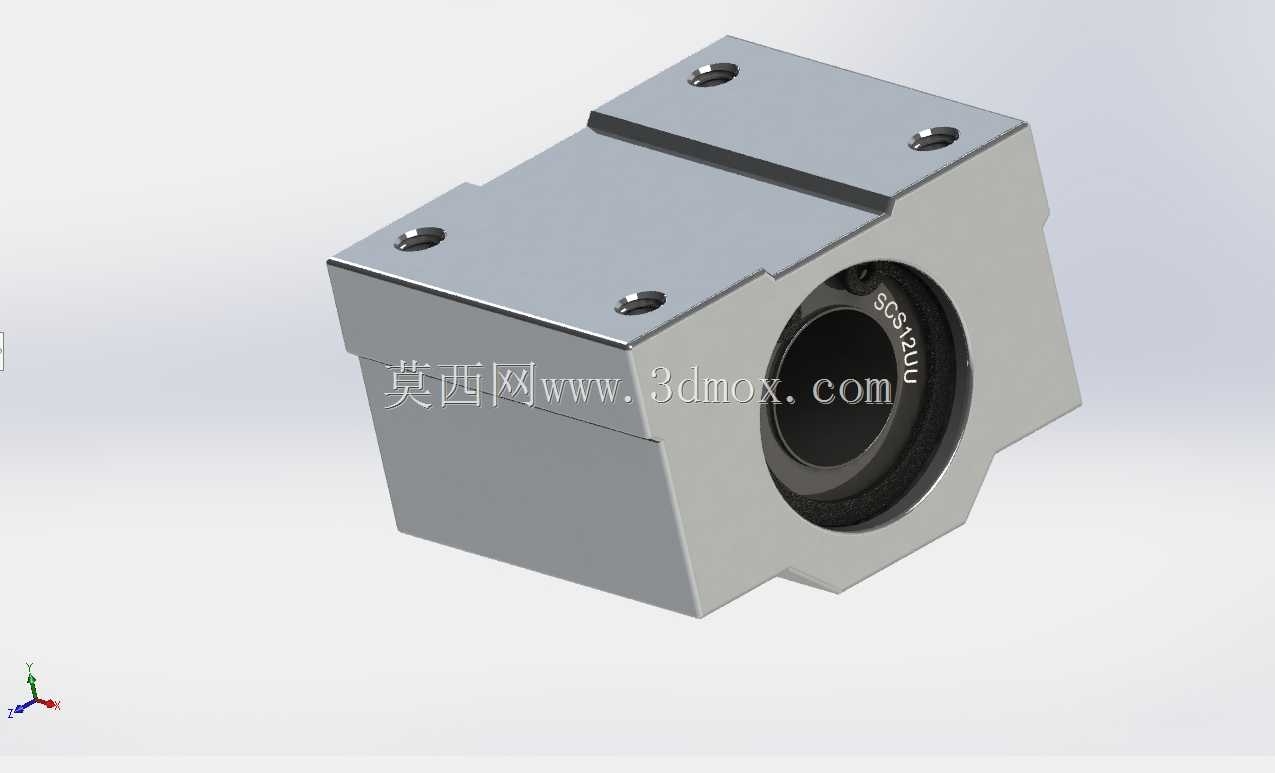

　　在小型CNC加工设备的传动布局里，直线运动副的选型直接决定了工作台进给的平稳性与重复定位精度，SC12UU规格的枕块式滑块衬套，就是适配12毫米直径光轴导轨的核心传动配套件。这类零件常被用在桌面级数控雕刻机、小型3D打印设备的Z轴升降模组、非标自动化检测设备的直线滑台工位，承担滑动端的载荷承载与运动导向作用，相比带保持架的标准直线轴承，枕块式衬套的结构集成度更高，不需要额外设计轴承座安装位，能直接通过本体的安装孔固定在移动台板上，压缩传动模组的整体占用空间。

　　从功能特性来看，这款滑块衬套的内孔与光轴采用间隙配合设计，内壁预留了润滑脂存储的微槽结构，在连续往复运动工况下，能减少金属面直接摩擦产生的磨损，延长导轨副的维护周期。本体的安装面做了铣平加工，保证与移动部件连接时的平面度误差控制在0.02毫米以内，避免安装偏斜导致的光轴卡滞、运动阻力骤增问题。两端的密封槽可以加装防尘毡圈，在木屑、切削碎屑较多的加工场景下，能阻挡杂质进入滑动配合面，防止内孔出现拉毛损伤。

　　设计这款零件时，首先要匹配12毫米直线光轴的公差带，内孔尺寸按照H7公差加工，保证滑动时的间隙处于合理区间，既不会因为间隙过大出现运动晃动，也不会因为间隙过小导致滑动卡涩。本体的安装孔位间距参考行业通用的SC系列滑块安装标准，孔距设置为32毫米，安装孔直径4.5毫米，适配M4规格的内六角圆柱头螺钉，能直接替换同规格的市售标准滑块，不需要对原有设备的安装板做二次改孔加工。整体外形的边角做了C1倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少零件搬运过程中的边角磕碰变形。

　　安装边界方面，这款滑块衬套适配的光轴支撑座中心高需要与滑块安装面的高度匹配，当滑块固定在移动台板上时，光轴轴线与台板平面的平行度需要调整至0.03毫米/100毫米以内，否则会在运动过程中产生侧向载荷，加速衬套内孔的偏磨。滑块的最大运动行程需要结合光轴的有效长度设置，两端需要预留5毫米以上的缓冲距离，防止滑块超程撞击端部的限位挡块，造成本体开裂或者光轴变形。在垂直安装的升降场景下，需要配合配重块或者滚珠丝杠的自锁结构使用，避免滑块因为自重出现下滑，影响设备的定位精度。

　　实际应用中，这类滑块衬套的额定动载荷能满足小型加工设备的进给需求，在1m/s以下的运动速度工况下，运行噪音能控制在40分贝以内，适合对噪音控制有要求的桌面级加工设备。相比滚珠式直线滑块，衬套式结构的抗冲击性能更好，在频繁启停的往复运动工位，不会出现滚珠脱落、保持架碎裂的故障，维护成本更低，只需要定期补充润滑脂就能保证长期稳定运行。在做三维建模时，需要重点还原内孔的润滑槽结构、安装孔的沉头深度、本体的定位基准面，保证模型导入装配体后，能直接完成与光轴、安装台板的虚拟装配，验证运动过程中是否存在干涉问题，提前排查安装空间不足、孔位不对中等设计缺陷，减少实际加工装配时的整改工作量。
