双联内齿圈防转太阳轮传动结构

这套双联内齿圈配合太阳轮的防转传动结构，核心解决的是常规行星轮系中内齿圈无约束时易随行星轮公转打滑、传动比失准的问题，在中小功率的回转传动场景中适配性极强。从实际应用场景来看，这类结构常出现在小型自动化设备的回转工位、轻工包装机械的定速送料辊驱动、小型输送线的分流换向机构中，也可作为小型工装夹具的旋转动力输出单元，替代传统的单组齿轮副传动，在有限安装空间内实现更紧凑的传动布局。

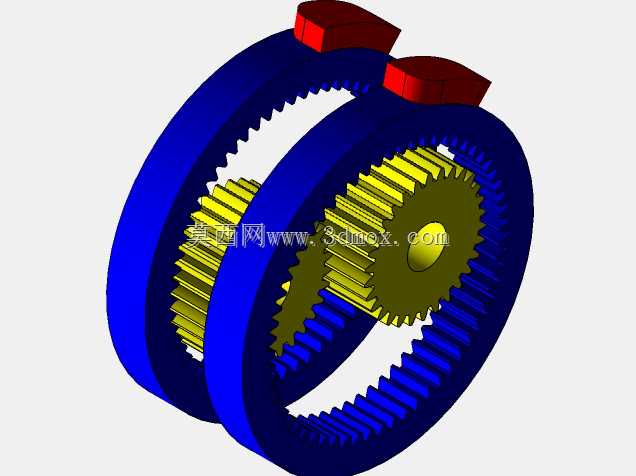

结构设计上，采用两组平行布置的内齿圈作为固定约束端，顶部的防转凸台是核心限位结构，安装时可直接卡入设备基座的对应卡槽内，完全限制内齿圈的周向转动与轴向窜动，无需额外设计压盖或键连接结构，大幅减少安装时的零件数量与装配工序。两组太阳轮采用同轴串联布置，齿向与内齿圈完全啮合，中间的双联行星轮同时与两侧内齿圈、太阳轮啮合，动力输入时，太阳轮的转动通过行星轮传递至内齿圈，但由于内齿圈被顶部凸台完全锁止，动力可稳定从太阳轮轴端输出，不会出现常规行星轮系空载时内齿圈跟转导致的动力损耗。

从安装边界来看，两组内齿圈的外径保持一致，外圆为光滑圆柱面，可直接穿入设备安装板的预制圆孔内，配合顶部凸台的卡接限位，径向定位公差可控制在h7级别，无需额外设置定位销。太阳轮的轴端为标准光轴设计，可直接配合深沟球轴承安装在两侧的支撑座上，轴伸长度预留了联轴器安装空间，可直接对接伺服电机或步进电机的输出轴，无需额外加工转接轴。齿宽设计上，内齿圈与太阳轮的齿宽保持一致，啮合重合度达到1.6以上，传动过程中载荷可均匀分布在3个以上轮齿上，低速运转时几乎无冲击噪音，适合对传动平稳性有一定要求的工位。

设计过程中特意将两组内齿圈的防转凸台对称布置，安装时无需区分方向，可直接卡入基座的通槽内，降低装配时的对位难度。轮齿采用标准正齿轮参数，压力角为20度，模数选取适配中小扭矩传递场景，单组轮系的额定输出扭矩可覆盖0.5N·m到10N·m的区间，满足大部分小型自动化设备的回转驱动需求。双联行星轮的支撑轴采用过盈配合安装在行星架上，行星架与输出轴为一体化结构，减少了装配累计误差，传动回差可控制在15弧分以内，适合需要频繁正反转的传动场景。

实际使用时，这套结构无需额外添加润滑脂注油孔，内齿圈与太阳轮的啮合间隙预留了固体润滑涂层的空间，可在出厂前涂抹二硫化钼润滑脂，实现长期免维护运转，适合在无尘车间、食品包装生产线等不便频繁维护的场景中使用。结构的轴向总厚度控制在较小范围内，相比同传动比的平行轴齿轮副，轴向安装空间可节省40%以上，径向尺寸也比常规单排行星轮系更小，在设备内部空间局促的布局中优势明显。防转凸台的受力面经过平面度处理，卡入基座卡槽后接触面积达到90%以上，长期承受周向扭矩时不会出现凸台断裂或卡槽变形的问题，结构可靠性经过实际工况验证，可满足连续8000小时以上的运转需求。
