端面齿圈配合平移滑块间歇传动结构

项目分类:通用机械零部件 发布时间:2021-11-01 ID:351322
  • 端面齿圈配合平移滑块间歇传动结构
  • 端面齿圈配合平移滑块间歇传动结构
  • 端面齿圈配合平移滑块间歇传动结构
  • 端面齿圈配合平移滑块间歇传动结构
  • 端面齿圈配合平移滑块间歇传动结构
  • 端面齿圈配合平移滑块间歇传动结构

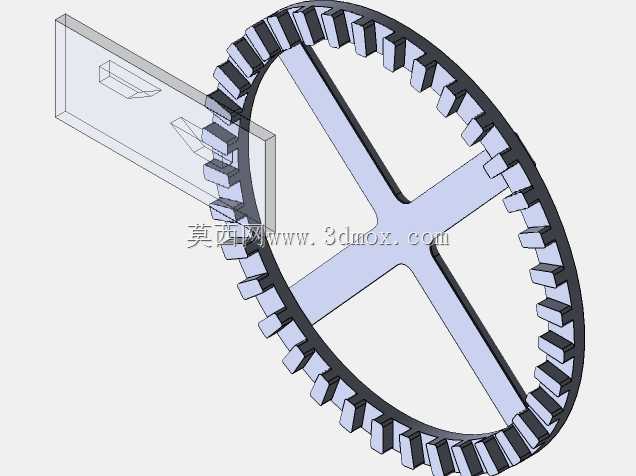

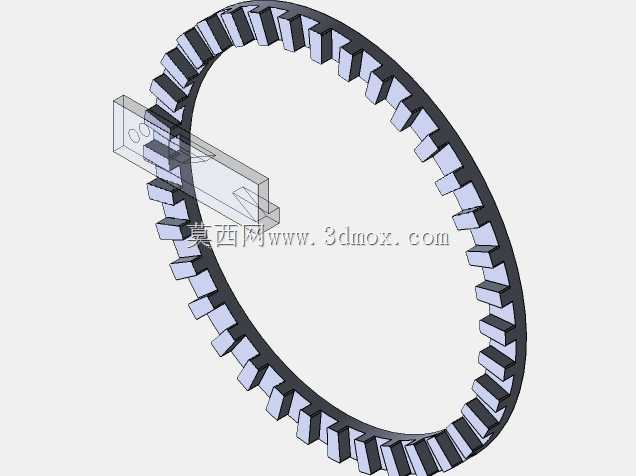

  这套传动结构核心依托带周向均布矩形齿的环形齿圈与平移滑块的配合,实现直线往复运动与齿圈间歇步进运动的转换,在轻工送料、包装工位分度、小型装配线步进输送场景中有着广泛的适配性。不同于传统盘形凸轮需要配套摆杆、滚子的复杂从动结构,这套结构把凸轮的轮廓驱动逻辑直接集成在环形齿圈的端面齿形上,滑块作为唯一的从动执行件,直接和齿圈的齿槽、齿顶做接触传动,省去了中间铰接、滚子轴承的配套零件,整体结构的集成度更高,在小型自动化设备的紧凑安装空间里优势明显。

  从实际功能落地的角度看,这套结构的核心作用是把滑块的直线往复输入,转化为齿圈的定角度间歇转动,每一次滑块完成一次往复行程,齿圈就会精确转过一个齿距对应的圆心角,不存在累积传动间隙,适合对工位分度精度有要求的中低速轻载工况。比如在小型文具装配、电子元件引脚裁切的工位上,这套结构可以直接带动转盘完成工位切换,不需要额外搭配槽轮、棘轮机构,传动链更短,日常维护只需要定期在齿面和滑块接触面涂抹润滑脂即可,不需要调整铰接间隙、滚子预紧量,运维成本更低。

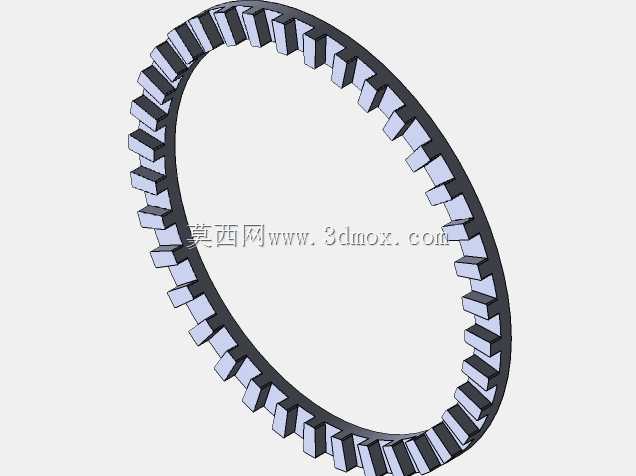

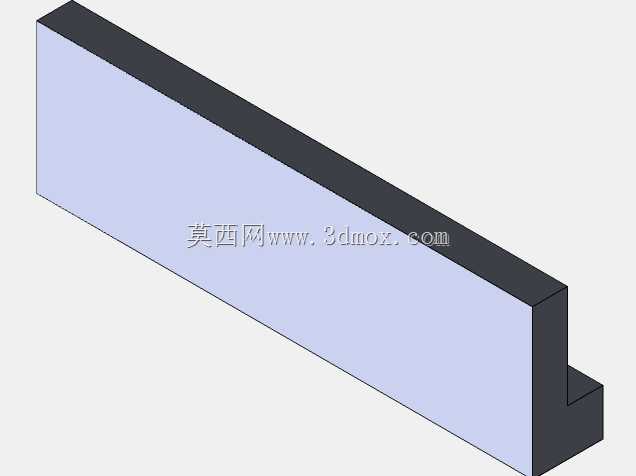

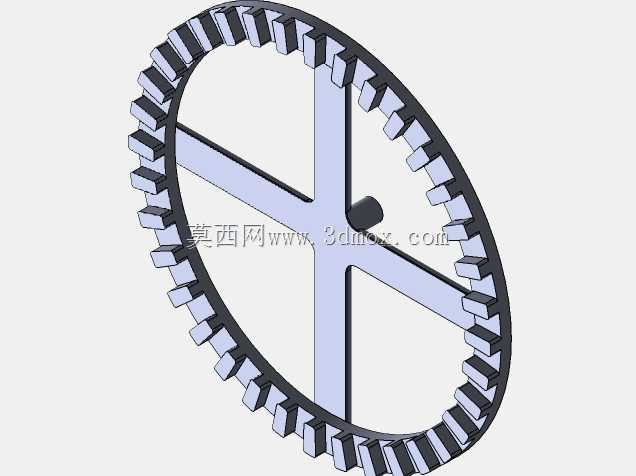

  设计层面上,齿圈的齿形采用矩形直齿设计,齿的两个侧面分别承担驱动和锁止的功能:当滑块向齿圈方向进给时,滑块端部的推面会和齿的侧面贴合,推动齿圈转过一个齿距;当滑块运动到行程终点开始回退时,滑块端部的锁止面会卡入相邻的齿槽内,限制齿圈在负载惯性下的多余转动,不需要额外加装止逆棘爪,靠齿形本身的几何约束就完成了步进后的位置锁止。齿圈的基体采用薄壁环形设计,内圈为光滑安装面,可以直接套在固定心轴上做回转支撑,不需要额外加工复杂的轴承安装位,心轴只需要满足和齿圈内孔的间隙配合公差即可,加工难度低。滑块部分采用长方体导向结构,两侧面和设备机架上的导向槽做滑动配合,导向长度设计为滑块宽度的1.8倍,避免往复运动中出现卡滞、偏磨的问题,滑块和齿圈接触的端部做了小角度倒角,既可以在进给时顺利导入齿槽,也能减少接触瞬间的刚性冲击。

  安装边界方面,齿圈的轴向厚度只需要满足齿的强度要求即可,整体轴向安装尺寸比同规格的槽轮机构小30%左右,径向尺寸以齿圈的齿顶圆为最大边界,安装时只需要保证滑块的运动方向和齿圈的端面平行,滑块的运动轨迹线和齿圈的中心径向对齐,就能保证传动的顺畅,不需要复杂的同轴度、位置度调校,对装配工人的技术要求更低。齿圈的齿距可以根据实际需要的分度角度调整,比如需要15度分度就加工24个齿,需要30度分度就加工12个齿,设计迭代时只需要修改齿的数量和齿距参数,不需要改动滑块和导向部分的结构,系列化拓展的成本很低。

  在实际工况适配中,这套结构适合转速不超过60次每分钟的往复输入场景,负载能力由齿的接触强度和滑块的导向刚度决定,轻载工况下可以采用工程塑料材质加工齿圈和滑块,降低运行噪音和零件重量,有一定负载要求的场景可以采用45号钢调质处理,齿面做高频淬火提升耐磨性。不同于圆柱凸轮需要加工空间螺旋槽的复杂工艺,这套结构的齿圈齿形都是端面直槽,采用普通铣床或者线切割设备就能完成加工,不需要五轴加工设备,零件加工成本更低,适合小型设备厂商做小批量定制生产。另外这套结构的传动过程没有柔性零件,不存在皮带打滑、链条跳齿的问题,传动比完全由齿的数量决定,长期运行的分度精度保持性好,在需要固定节拍步进送料的工位上,比传统的棘轮机构传动更平稳,冲击噪音更小,因为滑块和齿面的接触是逐渐导入的,不像棘轮的棘爪是落入齿槽的刚性冲击,运行时的噪音可以控制在60分贝以内,适合对车间噪音有要求的装配类生产场景。
