可调曲柄长度传动机构结构设计

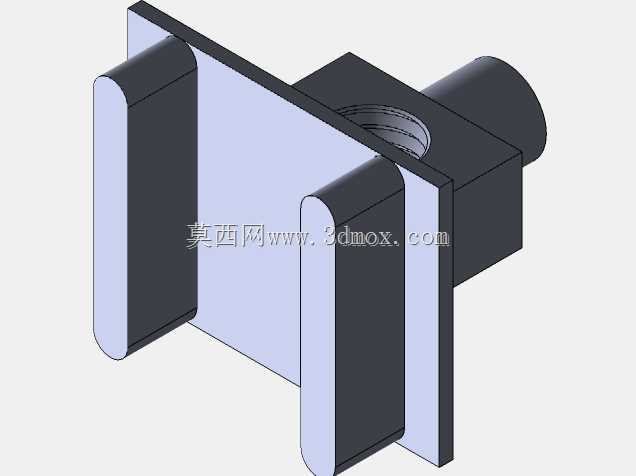

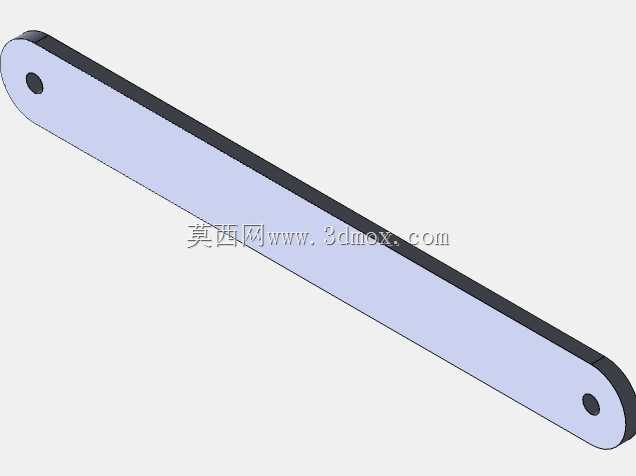

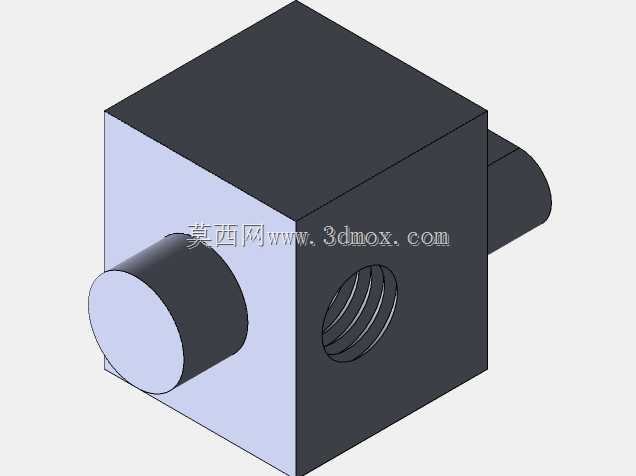

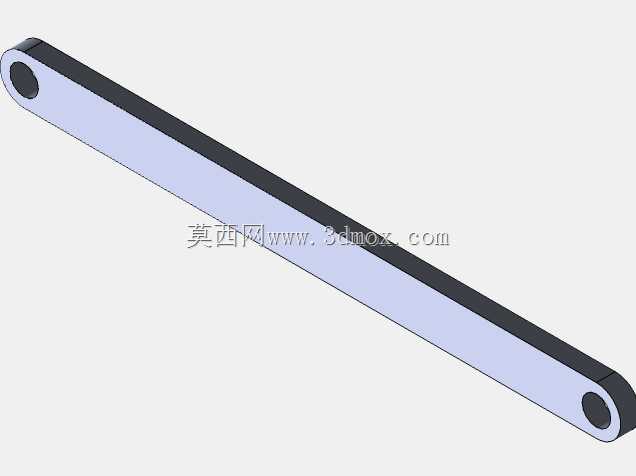

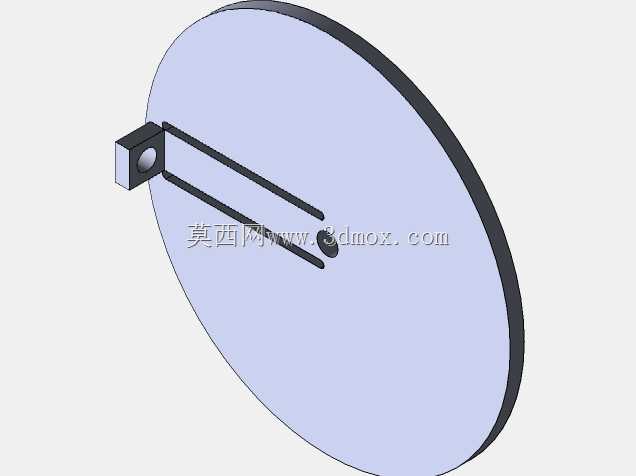

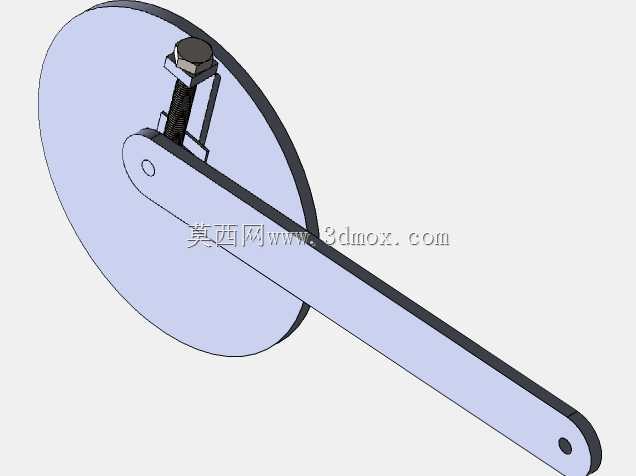

在各类需要往复运动输出的传动场景中，固定行程的曲柄连杆机构往往难以适配多工况的行程调整需求，比如小型冲压设备的送料行程匹配、试验台架的往复位移参数调试、轻工包装线的推料行程切换，这类场景如果每次调整行程都更换整套曲柄部件，不仅拆装耗时，还需要备齐多规格曲柄备件，增加运维成本与停机等待时间。这款可调长度的曲柄结构，正是针对这类需要灵活调整曲柄回转半径的使用需求设计，核心是通过锁紧螺钉的松紧调节，改变曲柄销相对于回转轴心的径向距离，从而在不更换核心传动件的前提下，快速调整输出端的往复行程范围。从结构布局来看，整个机构以圆盘状的回转基座作为安装载体，回转轴心设置在圆盘中心位置，曲柄杆身沿圆盘径向开设长条形调节槽，带轴肩的锁紧螺栓穿过调节槽后与圆盘上的螺纹孔配合，螺栓头部的轴肩可以在拧紧时压合曲柄杆身表面，依靠接触面的静摩擦力锁死曲柄的有效工作长度；曲柄杆身的一端与回转轴心铰接，另一端预留连杆连接销孔，用于对接后续的连杆从动部件，整个调节过程不需要拆解曲柄与回转轴、连杆的连接副，只需要松开锁紧螺栓，沿调节槽滑动曲柄杆身到目标刻度位置后重新拧紧即可完成行程调整，大幅降低工况切换的操作复杂度。在安装边界方面，圆盘基座的外径根据常用的小型传动场景设计，适配常规的轴承座安装孔径，曲柄杆身的厚度与调节槽的宽度匹配通用M6规格的锁紧螺栓，不需要定制特殊规格的紧固件；铰接端的销孔直径采用标准连杆销尺寸，能够直接对接市面常见的小型连杆组件，不需要额外加工转接衬套。设计过程中需要重点考虑几个工程细节：一是调节槽的长度范围需要覆盖常用的行程调整区间，槽的两端做圆弧过渡避免应力集中，防止曲柄在交变载荷下从槽端位置发生断裂；二是锁紧螺栓的压合面需要做防滑处理，比如增加细牙滚花或者加装防滑垫片，避免设备运行过程中受振动影响导致螺栓松动，出现曲柄长度滑移、行程失准的问题；三是曲柄杆身的截面厚度需要根据最大工作载荷做强度校核，尤其是调节到最大长度位置时，杆身的悬臂弯矩最大，需要保证在额定冲击载荷下不会出现弯曲变形；四是圆盘基座的端面需要保证平面度，与曲柄杆身的贴合面粗糙度控制在合理范围，保证锁紧后的摩擦力足够抵消传动过程中的切向力，避免出现打滑移位。实际应用中，这类可调曲柄结构常被用在小型压力机的滑块行程调节、教学实验台的机构演示、非标自动化设备的往复推料机构上，相比传统的偏心套调节、多销孔切换的调节方式，这种结构可以实现行程范围内的无级调整，不需要受限于固定销孔的档位间隔，能够匹配更精准的行程参数要求；同时整个结构的零件数量少，加工难度低，所有部件都可以采用常规的45号钢加工制作，不需要特殊的材料或者热处理工艺，制造成本较低，后期维护也只需要定期检查锁紧螺栓的预紧力即可，不需要复杂的保养流程。在建模过程中，各配合面的公差需要合理设置：铰接孔与回转轴的配合采用间隙配合，保证转动顺畅无卡滞；调节槽与锁紧螺栓的间隙控制在合理范围，既保证滑动调节时的顺畅度，又避免间隙过大导致曲柄工作时出现径向窜动；圆盘与回转轴的连接采用键连接传递扭矩，保证大载荷下不会出现转轴与圆盘的相对转动。另外，在曲柄杆身的表面可以刻印长度刻度，对应不同的回转半径数值，调节时可以直接对照刻度快速定位到需要的行程位置，不需要反复测量调整，进一步提升工况切换的效率。需要注意的是，这类结构的适用载荷范围有一定限制，由于是依靠摩擦力锁死位置，不适合大吨位、强冲击的重载传动场景，在中低速、中小载荷的往复传动场景下使用，可靠性与便捷性的优势最为明显。
