M6规格内六角圆柱头紧固螺钉结构设计

　　在各类机械装配场景中，螺纹紧固件始终是连接结构里用量最大、覆盖场景最广的基础零件，小到消费电子的壳体拼接，大到重型工程机械的结构件锁固，都离不开标准化螺钉的支撑。这款M6规格的内六角螺钉，针对紧凑安装空间的锁固需求做了结构优化，日常设备维护、非标工装搭建、自动化模组装配时，经常会遇到外六角螺钉扳手回转空间不足的问题，内六角的驱动形式刚好适配这类场景，只需要对应规格的内六角扳手插入头部沉孔，就能施加足够的锁紧扭矩，不需要在螺钉头部外侧预留扳手摆动的空间，能大幅压缩连接节点的整体布局尺寸。

　　从结构设计逻辑来看，这款螺钉的杆部采用全牙型公制粗牙螺纹，牙型角严格遵循60度通用公制螺纹标准，螺纹大径、中径、小径的公差带匹配常用的内螺纹加工精度，和常规M6规格的预制螺纹孔、压铆螺母、焊接螺母都能实现顺畅旋合，不需要额外做适配加工。头部采用圆柱头结构，和沉头螺钉不同，圆柱头不需要在被连接件表面加工沉头孔，安装时头部直接贴合被连接件表面，承压面积比同规格的盘头螺钉更大，锁紧时能降低被连接件表面的压应力，避免软质材质比如铝合金、工程塑料的连接件表面被压溃变形。头部的内六角驱动孔做了倒角导向处理，扳手插入时能自动对中，不会出现插偏导致孔口崩边的问题，反复拆装多次也能保证驱动配合的可靠性，适合需要定期拆解维护的设备连接节点。

　　实际选型使用时，需要注意这款螺钉的安装边界尺寸：头部外径略大于螺纹大径，设计安装位的过孔时，过孔直径要比螺纹大径大0.5-1mm，保证螺杆能顺利穿过，同时过孔的沉台深度如果是做隐藏式安装，要预留足够的空间容纳圆柱头的高度，避免头部突出安装面影响其他部件的运动。锁紧扭矩需要匹配螺钉的材质等级，常规8.8级强度的M6内六角螺钉，推荐锁紧扭矩控制在8-12N·m区间，扭矩过大会导致螺纹滑牙或者螺杆断裂，扭矩过小则会出现锁固不牢、设备运行时螺钉松脱的问题。如果是在有振动的工况下使用，还可以配合螺纹胶、弹簧垫圈或者防松螺母使用，进一步提升连接的可靠性。

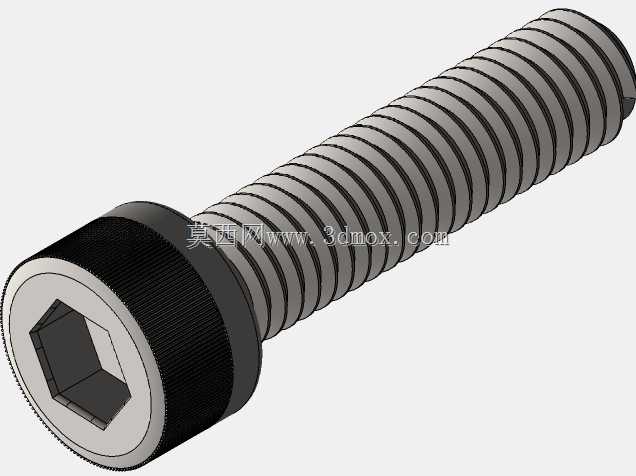

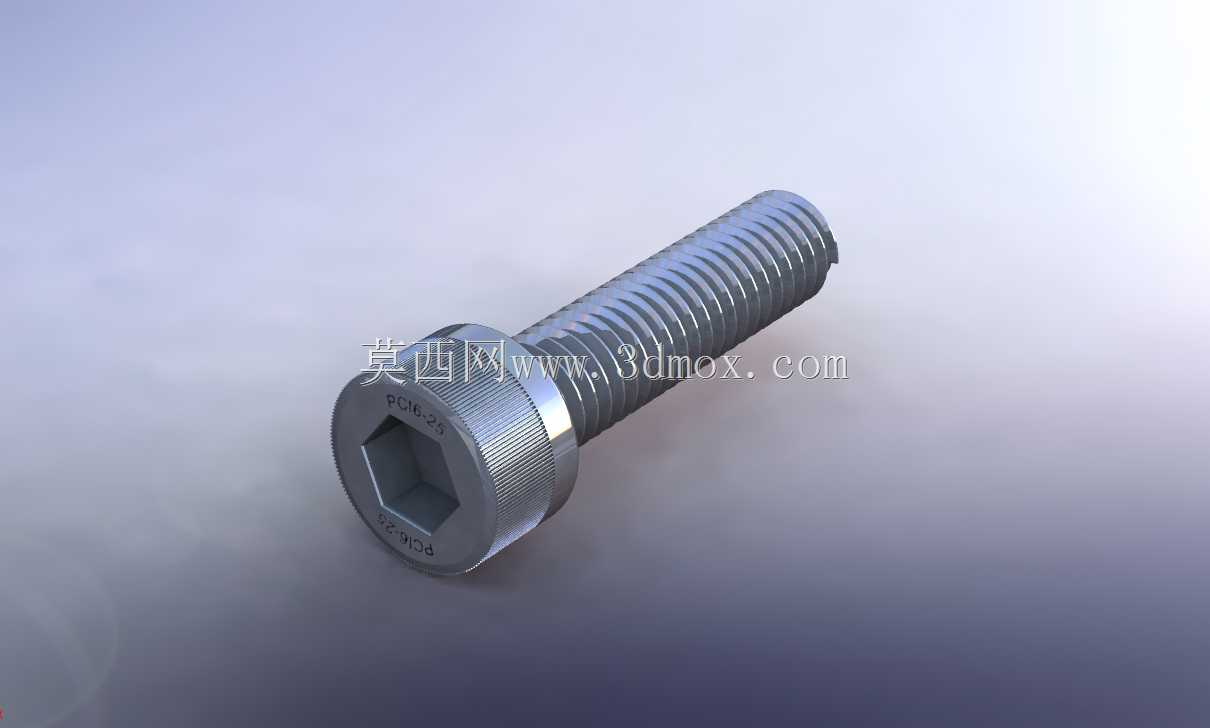

　　在三维建模过程中，这款螺钉的螺纹部分做了工程化的简化处理，常规装配仿真时不需要还原每一圈螺纹的精细牙型，只需要通过螺纹修饰特征标注规格即可，能大幅降低整机装配的模型负载，只有在做螺纹连接强度有限元分析的时候，才需要对局部牙型做精细化建模，模拟螺纹啮合的应力分布。头部的内六角孔尺寸严格遵循国标紧固件的驱动孔尺寸规范，和标准内六角扳手的模型能实现无干涉配合，做装配工艺仿真时，可以直接模拟扳手插入、旋紧的完整动作流程，验证安装工位的操作空间是否足够，避免实际生产装配时出现扳手无法正常操作的问题。

　　这类标准紧固件的三维模型，核心价值在于提升整机设计的效率，设计人员不需要每次都从零开始绘制螺钉模型，直接调用标准化的模型就能快速完成装配布局，同时可以通过模型的属性信息直接关联BOM表，自动统计紧固件的规格、用量，减少人工统计BOM时出现的错漏。在做设备的干涉检查时，准确的螺钉模型能帮设计人员提前发现螺钉和周边部件的空间冲突，比如螺钉长度过长导致顶到对面的零件内壁，或者头部和运动部件的运动轨迹产生重叠，这些问题在三维设计阶段通过模型检查就能提前规避，减少后续加工装配阶段的设计变更成本。
