红色蘑菇头DPST紧急停止按钮开关结构设计

　　在工业电气控制回路的安全设计体系里，这类红色蘑菇头DPST急停开关是覆盖绝大多数生产设备的标配安全元件，从普通数控加工工位的操作面板、自动化产线的沿线急停点位，到电梯轿厢与机房的控制回路、起重设备的操作端，只要存在机械运动风险、电气误动风险的作业场景，都需要在人员伸手可及的位置布置这类元件，作为异常工况下的最后一道安全触发装置。和普通的控制按钮不同，这款急停开关采用DPST双极双断结构，触发时可以同时切断两路独立的电气回路，不管是交流主回路的相线切断，还是控制回路的信号回路断开，都能通过单次按压动作完成，避免单极断开时因回路寄生电压、漏电导致的设备无法可靠停机的问题，适配AC660V、10A的回路参数，能直接接入小功率设备的主回路，也能通过中间继电器扩展控制更大功率的负载回路。

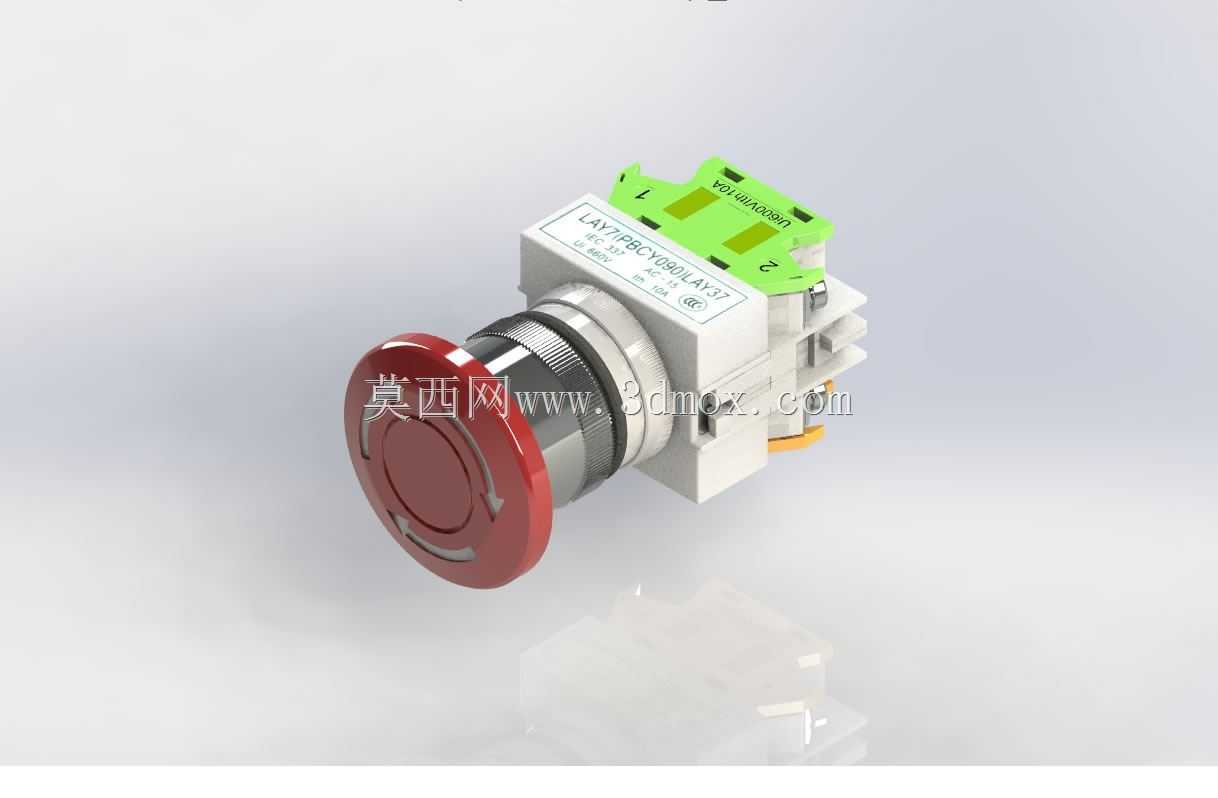

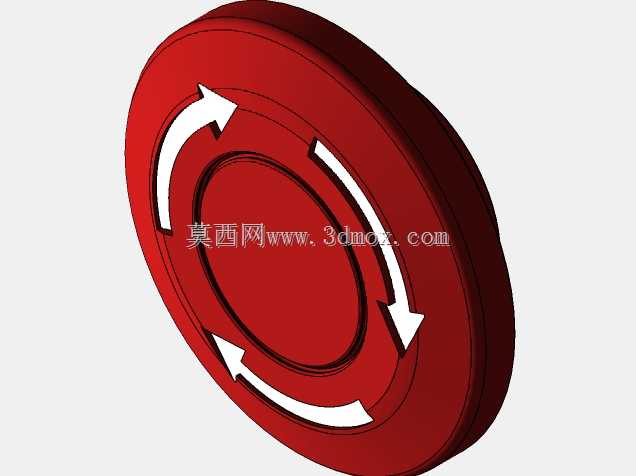

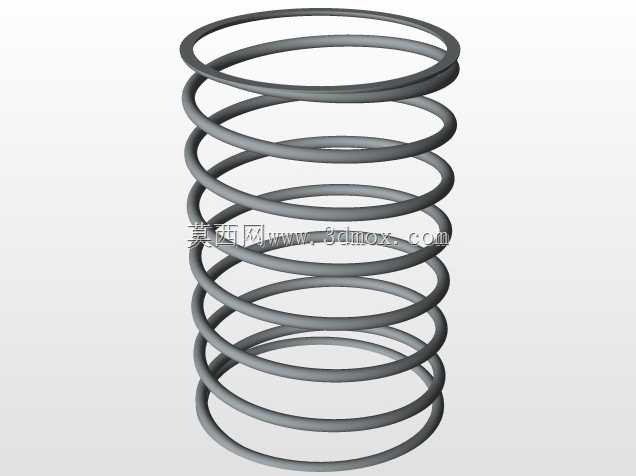

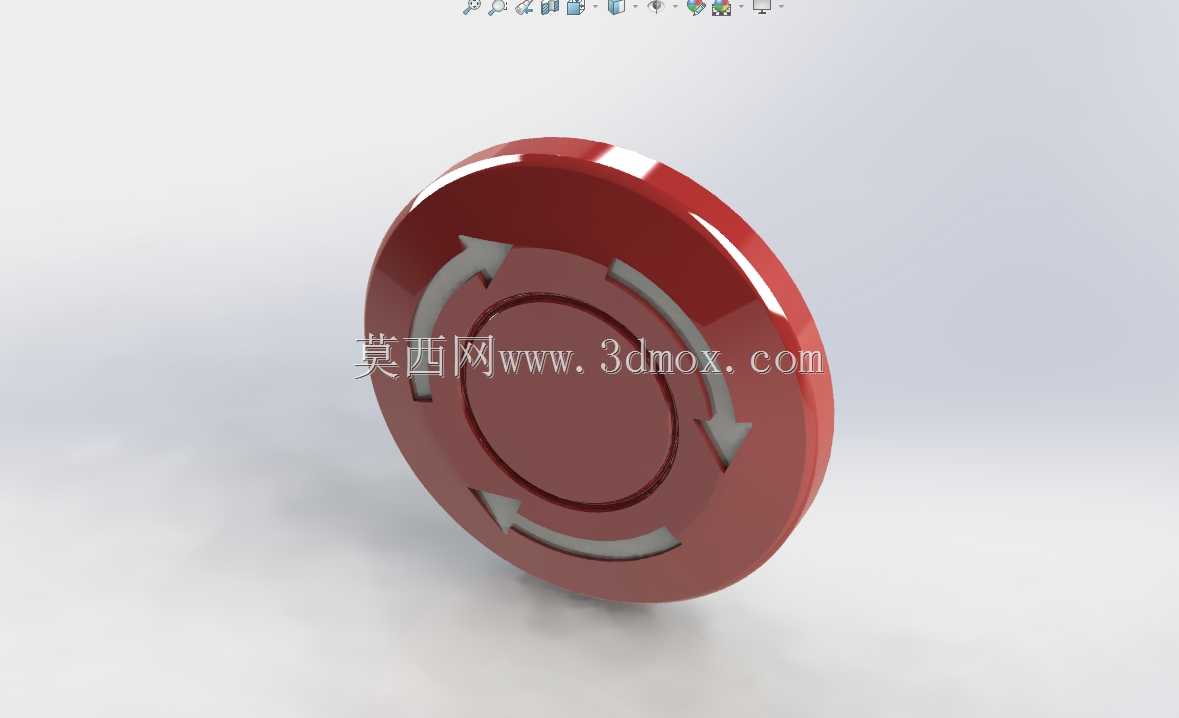

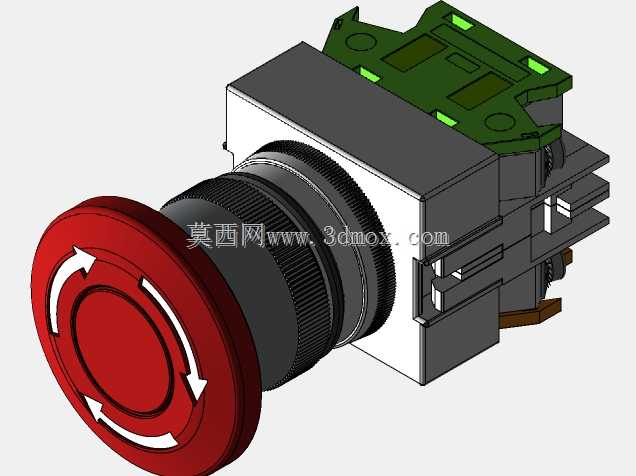

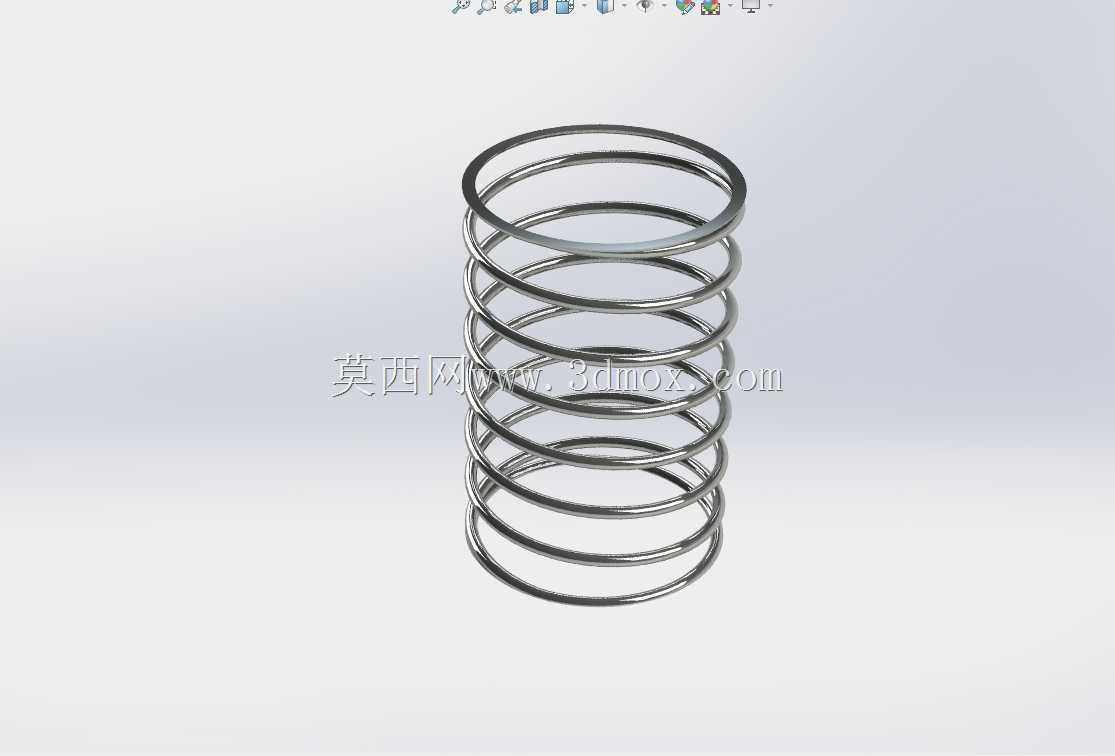

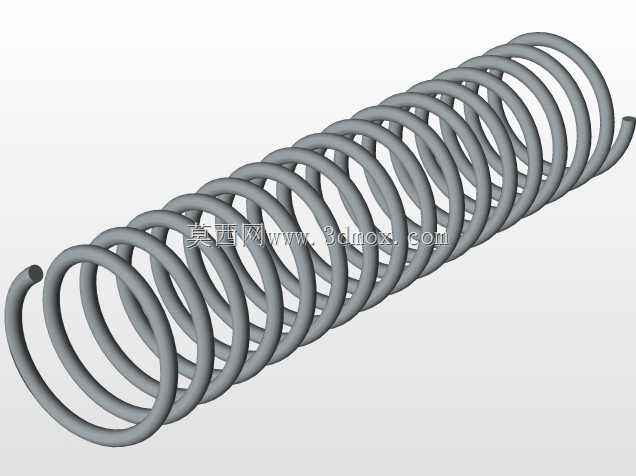

　　从结构设计的逻辑来看，蘑菇头的红色帽盖采用大直径圆弧造型，没有突出的棱角，不管是操作人员正常手掌按压，还是异常工况下手肘、身体部位误碰触发，都能保证足够的受力面积，不需要精准对准按钮中心就能可靠触发动作，帽盖下方的密封结构可以阻挡车间内的切削液飞溅、粉尘侵入，适配机加工车间、装配产线等多尘多液的使用环境。开关内部采用闭锁自锁结构，按压触发后按钮会保持在断开位置，不会因为外力消失自动复位，必须通过顺时针旋转帽盖的操作才能解除锁定恢复回路导通，这个设计完全符合安全规范的要求，避免设备被误触发复位导致的二次风险，内部的触点组件采用银合金触点材质，大电流分断时不会出现触点熔焊、接触不良的问题，长期使用也能保持稳定的接触电阻。

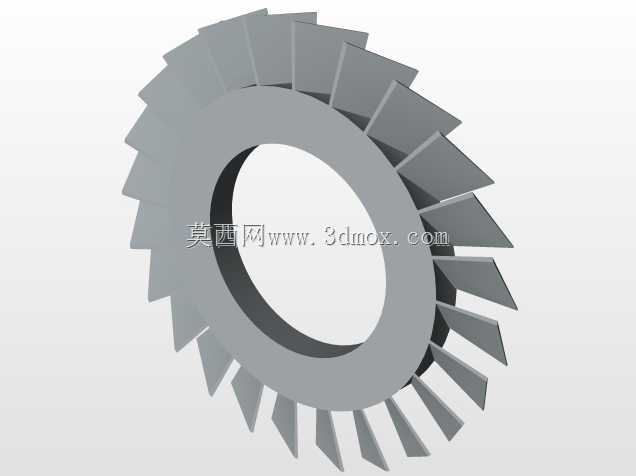

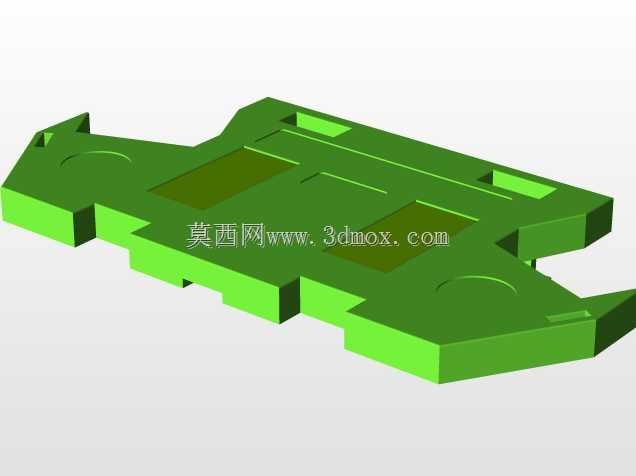

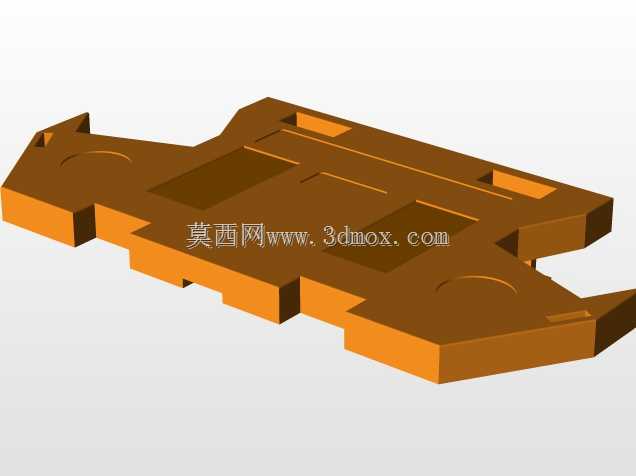

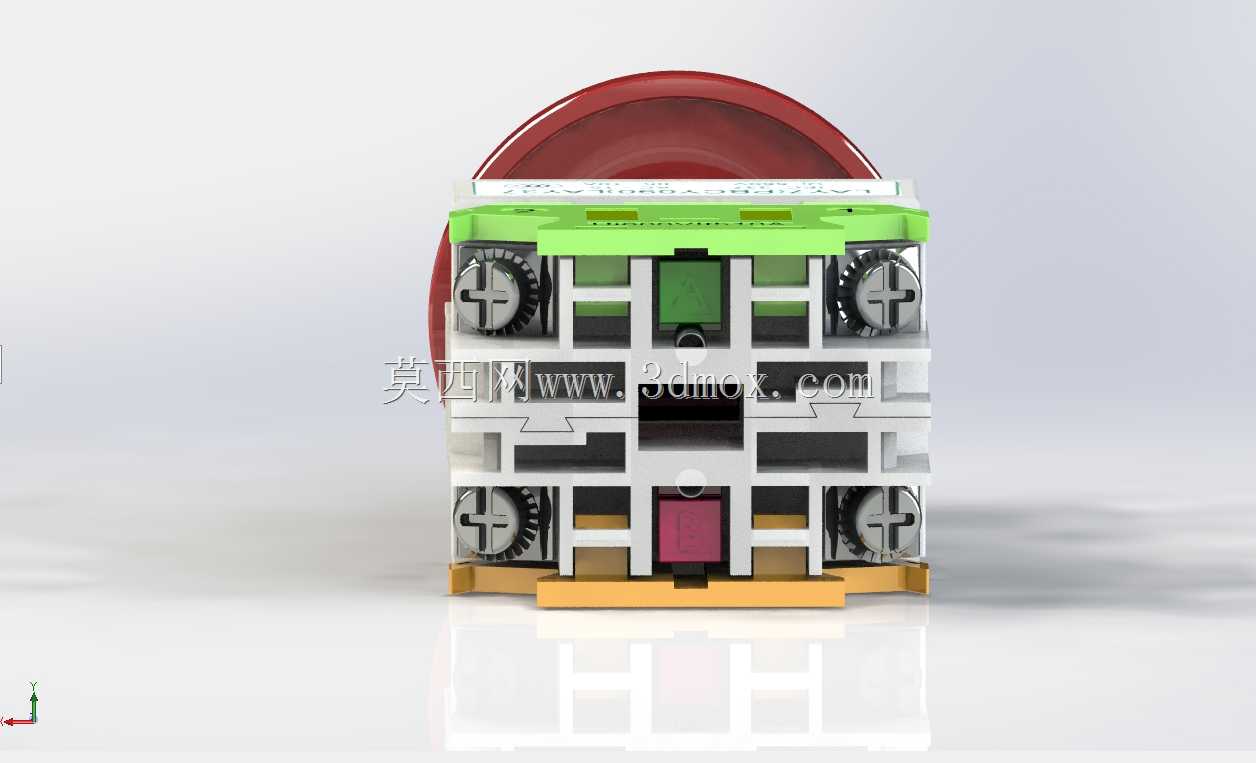

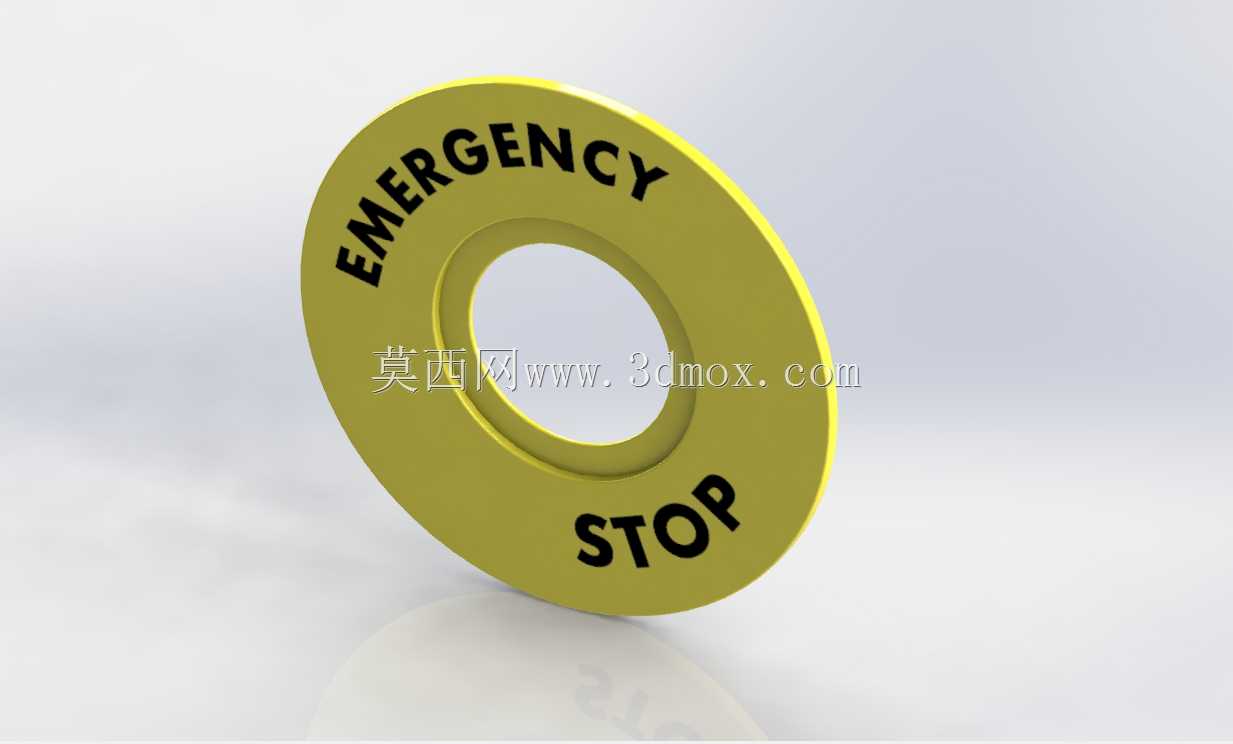

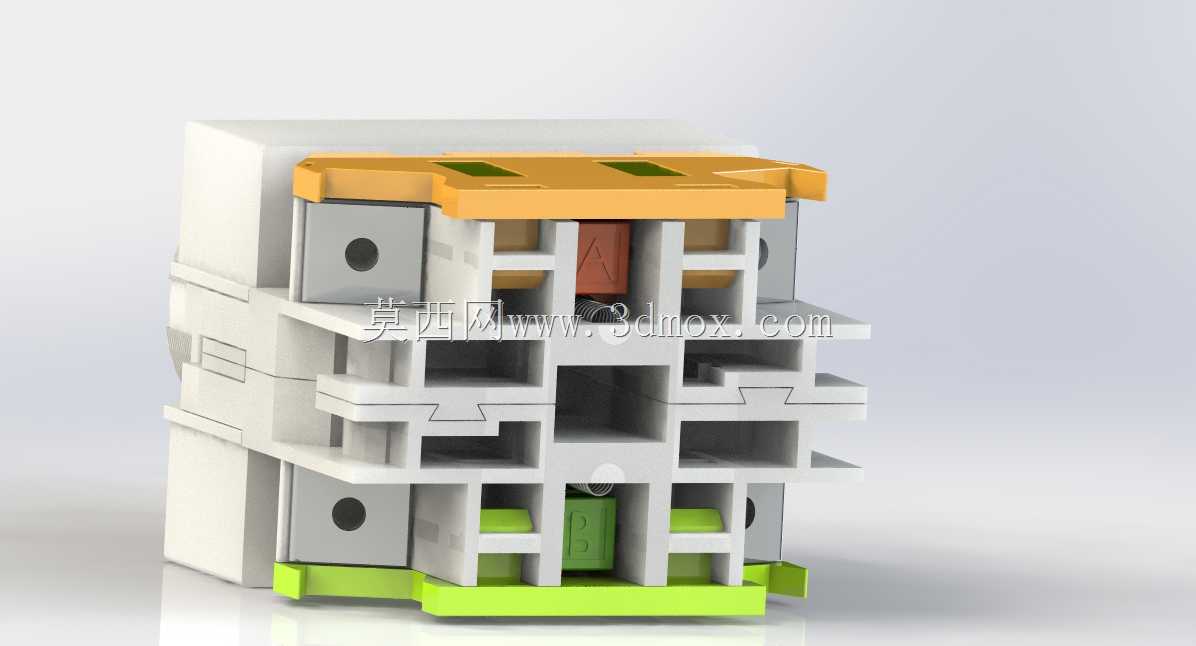

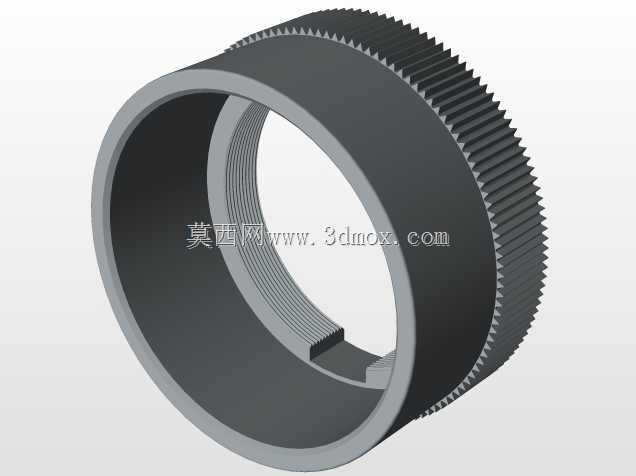

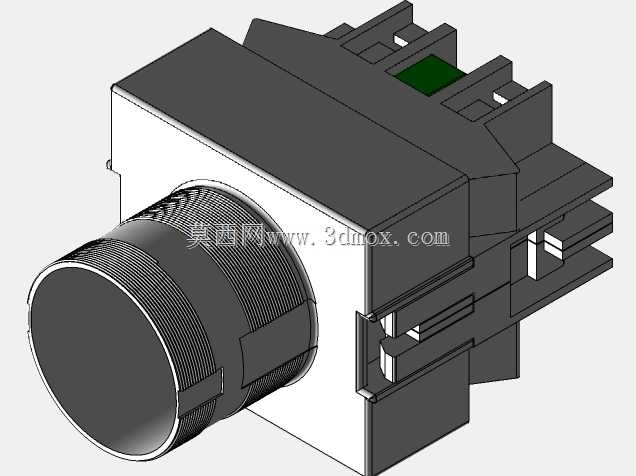

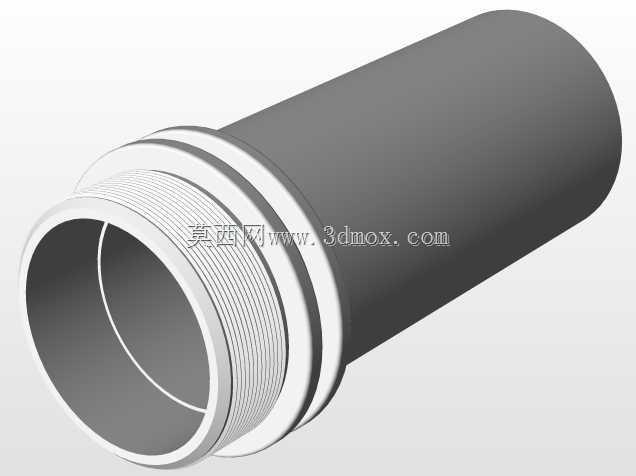

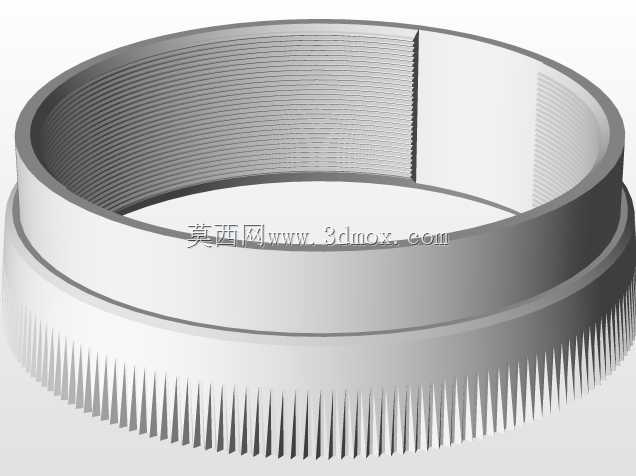

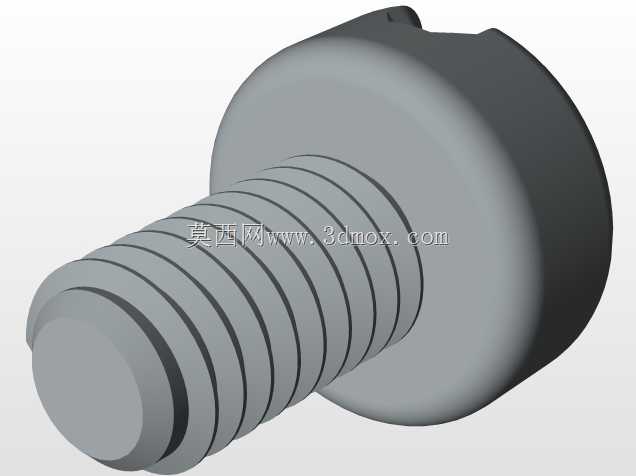

　　做三维结构设计的时候，首先要明确安装边界的尺寸约束，这类开关通用的安装孔径是标准的22mm工业控制元件安装尺寸，安装面板的厚度适配范围覆盖1mm到6mm，不管是薄钢板折弯的操作箱面板，还是厚的绝缘工程塑料操作台面，都能通过自带的锁紧螺母完成固定，不需要额外定制安装转接件。建模的时候要重点还原几个核心结构的配合关系：蘑菇头帽盖和内部推杆的卡扣连接结构，要保证按压时的行程一致性，全行程的按压距离在4mm到5mm之间，触发行程在2mm左右，既不会因为行程过短导致误触发，也不会因为行程过长导致紧急情况下按不到位；自锁机构的棘轮卡槽结构要做准确，保证按压后卡槽可靠卡合，旋转解锁时的扭矩控制在0.3N·m到0.5N·m之间，不需要过大的力气就能完成解锁操作，同时不会因为设备运行的振动导致自锁失效。另外接线端子的结构要留出足够的接线空间，适配1.5平方到2.5平方的多股铜芯导线接入，端子的压线螺钉要做防脱落设计，避免安装接线时螺钉掉落进设备内部造成隐患。

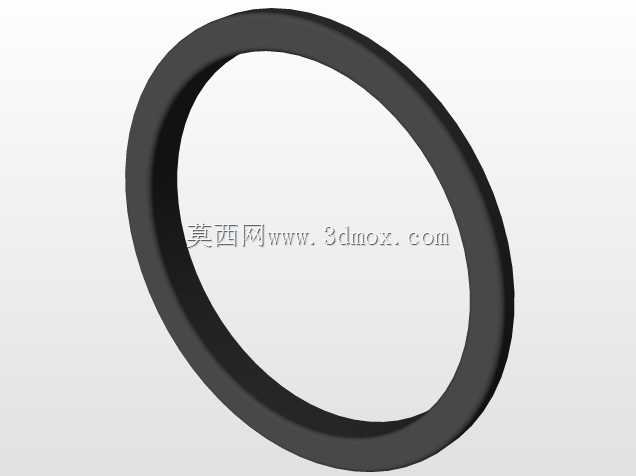

　　在实际的设备选型配套中，这类急停开关的布置位置有明确的工程要求，操作工位的急停按钮高度要在操作人员站立时肩部到腰部之间的区间，也就是距离站立面1.2m到1.4m的高度，保证伸手就能快速触达；长距离的输送线类设备，要每隔一定距离布置一个沿线急停，保证沿线任何位置出现异常都能就近触发停机。三维建模过程中还要考虑开关的外形突出尺寸，蘑菇头帽盖突出安装面板的高度要控制在30mm左右，既保证足够的按压接触面积，也不会因为突出过多导致日常作业中被物料、工具意外磕碰触发非计划停机，按钮周围要留出至少50mm的无遮挡空间，避免其他元件、标牌遮挡导致紧急情况下无法快速找到按钮位置。开关的基座部分采用阻燃工程塑料材质，建模时要还原基座的加强筋结构，保证安装锁紧时基座不会因为螺母拧紧力过大出现开裂，基座和面板之间的密封胶圈要做贴合设计，达到对应的防护等级要求，适配不同工况的使用环境。
