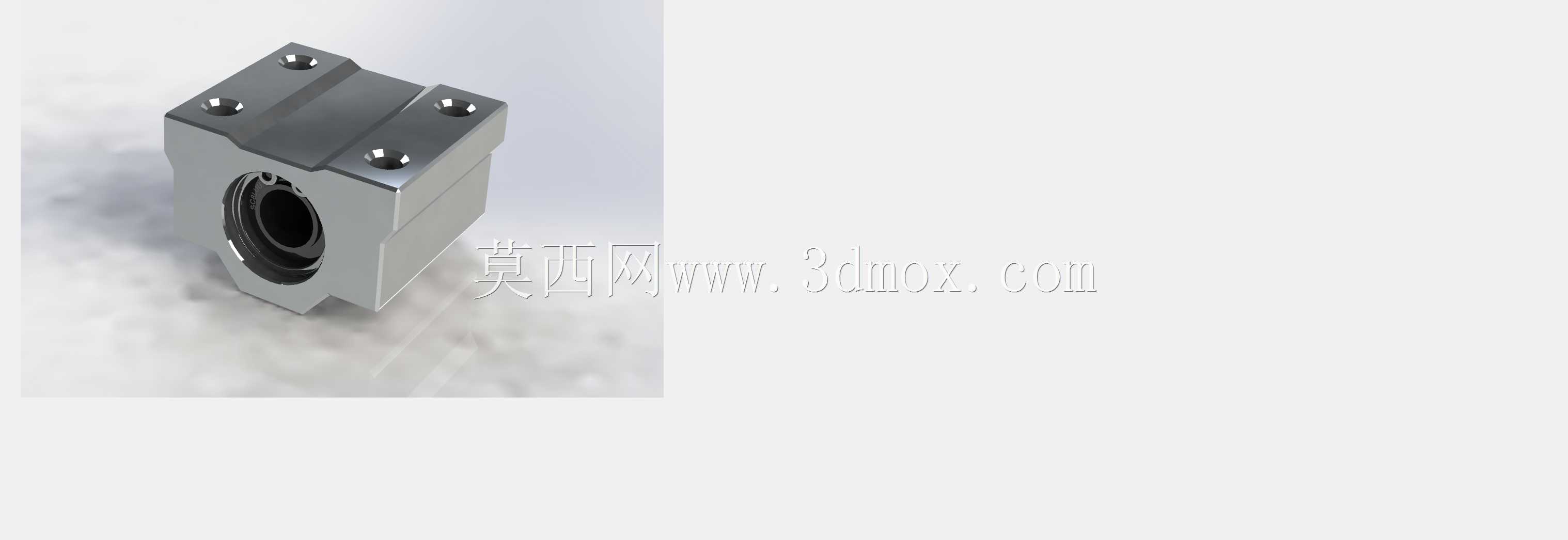

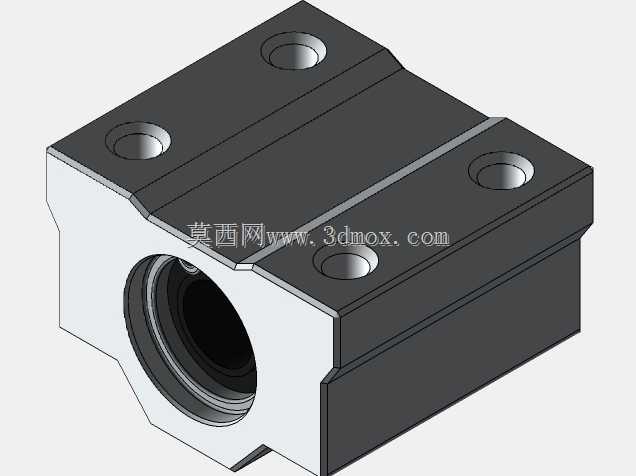

8毫米直线滚珠轴承座枕套结构设计

在数控雕刻机、小型桌面CNC路由设备的线性传动系统搭建中，这类8mm规格的直线滚珠轴承枕套是核心的导向承载部件，主要承担光轴导向副的固定与载荷传递作用，区别于常规的内嵌式直线轴承安装方式，一体式枕套结构能大幅降低安装面的加工精度要求，无需在安装基板上加工高精度的轴承沉孔，仅需通过座体自带的安装孔完成锁附即可，非常适合DIY设备搭建、小型自动化模组的快速装配场景。从实际使用场景来看，这类部件广泛应用于小型3D打印机运动轴、桌面级数控雕刻机XYZ传动副、点胶设备直线滑台、小型自动化检测设备的进给导向单元，尤其适配光轴直径8mm的常规线性传动方案，是小型轻量化传动系统中应用频次极高的标准类安装部件。从功能特性上看，该结构将直线滚珠轴承的外圈与安装座体整合为一体式枕式结构，内部预装的SC8UU直线滚珠轴承可实现光轴与座体之间的低阻力往复直线运动，滚珠循环结构能保证运动过程中的摩擦阻力稳定，不会出现滑动轴承常见的爬行、卡顿问题，同时座体本身承担了轴承的径向承载保护作用，避免轴承外圈在安装过程中因受力不均出现变形，影响滚珠的顺畅循环。设计思路上，这款枕套结构优先考虑了安装的便捷性与承载的均匀性，座体两侧的安装耳采用对称式布局，安装孔位与市面通用的SCS8UU轴承座完全兼容，可直接替换同规格的常规铝制轴承座使用；轴承安装腔的内径公差按照轴承外圈的过渡配合要求设计，既保证轴承装入后不会出现轴向窜动，也不会因过盈量过大导致轴承内圈变形卡滞；座体的底面设计为完整的平面结构，与安装基板接触时可实现均匀受力，避免局部应力集中导致的座体变形。从外形尺寸与安装边界来看，该枕套适配的光轴直径为8mm，座体总宽度、安装孔中心距均遵循行业通用的安装尺寸规范，安装孔的孔径适配M4规格的内六角螺丝，锁附后座体底面与安装面完全贴合，光轴穿过轴承内孔后，座体的整体高度不会与周边的传动部件、走线结构产生干涉；座体的轴向长度覆盖了轴承的整个外圈长度，同时两端预留了少量的密封安装空间，可加装防尘圈阻挡加工过程中产生的木屑、塑料碎屑、粉尘进入轴承内部，延长轴承的使用寿命。在实际设备装配过程中，这类一体式枕套结构不需要额外加工轴承定位台阶，安装时仅需要在基板上按照孔位打好对应的通孔或螺纹孔，将轴承预先压入座体的安装腔后，直接通过螺丝锁附即可完成装配，相比传统的孔装轴承方案，能减少至少两道机加工工序，大幅降低小型设备的加工与装配成本，同时后期维护更换轴承时，仅需要将旧轴承从座体中顶出，压入新的同规格轴承即可，不需要拆卸整个座体，维护效率更高。针对小型CNC路由设备的加工场景，这类枕套结构的刚性完全满足亚克力、PVC、软金属、木材等轻载切削场景的承载要求，运动过程中不会出现明显的导向间隙，能保证切削过程中的走刀精度，同时滚珠结构的低阻力特性可降低驱动电机的负载，提升传动系统的响应速度，在高速往复运动的场景下也不会出现明显的发热问题。
