42规格Nema17步进电机17HS2408结构设计

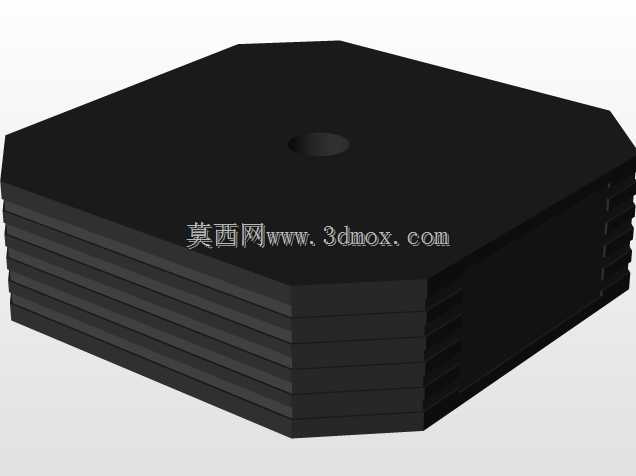

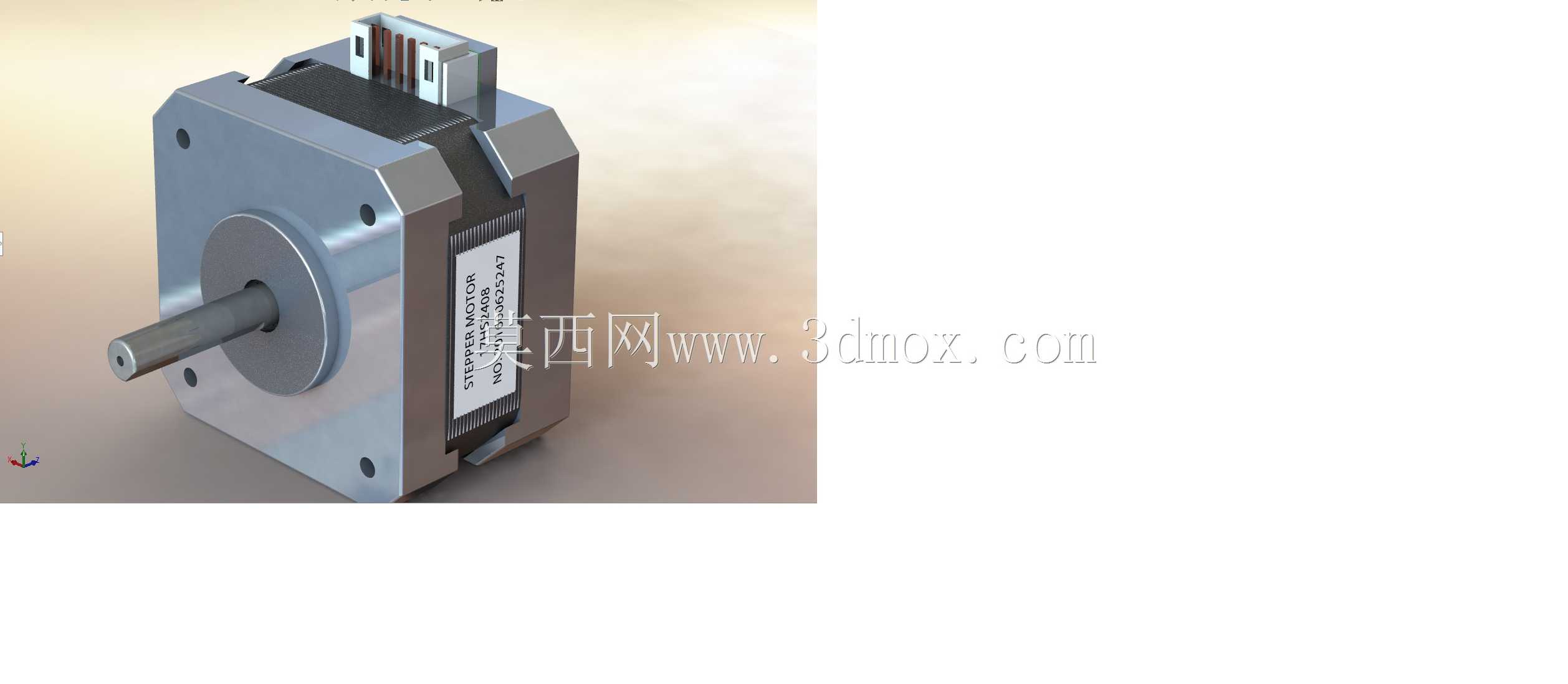

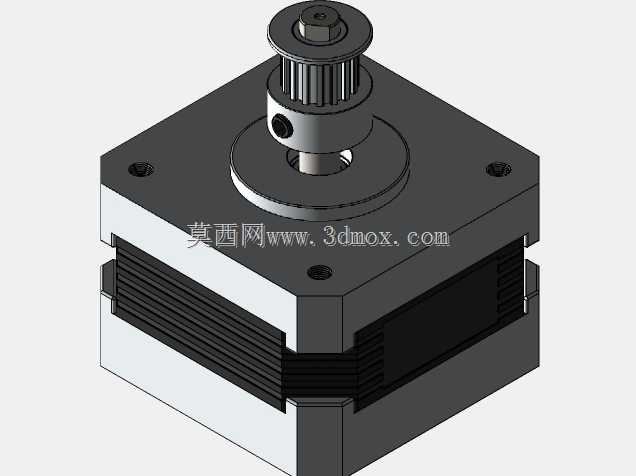

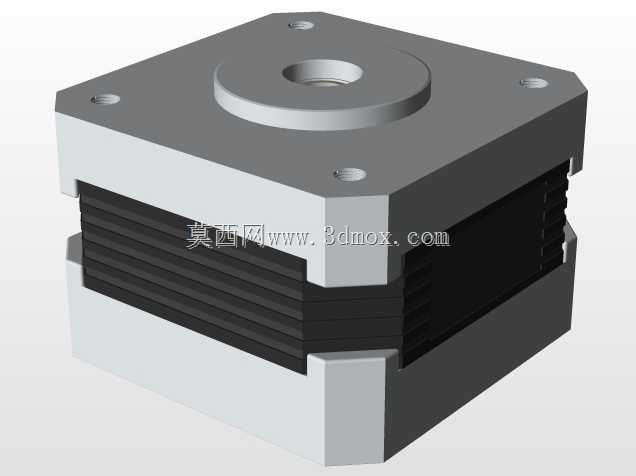

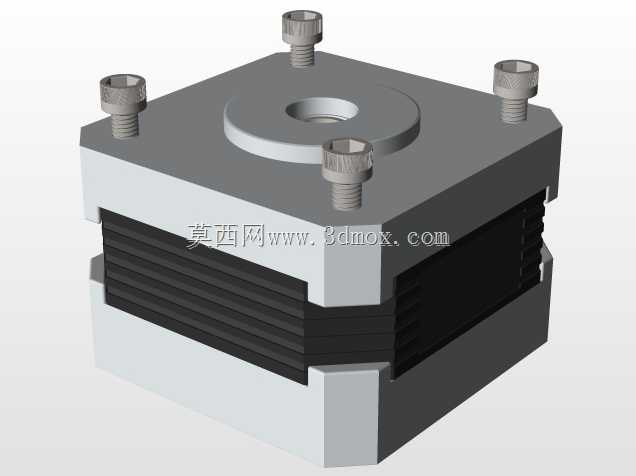

　　在桌面级数控加工、小型激光雕刻、3D打印以及轻型自动化送料机构的选型环节里，42机座规格的步进电机始终是小负载高精度传动场景的核心执行部件，这次完成结构建模的17HS2408型号4芯Nema17步进电机，就是针对这类小空间安装、低电流驱动需求做的全尺寸还原建模。做这类电机的三维建模时，最先要锚定的是安装边界的尺寸公差，毕竟这类电机大多是直接和铝型材框架、安装立板做刚性连接，安装孔的中心距、轴伸的直径与伸出长度、机身的总长与外径，直接决定了选型时能不能和现有机构完成适配，不会出现安装干涉、轴连器匹配错位的问题。建模过程中没有做多余的简化，电机尾部的出线端结构、端盖的固定螺丝沉孔、输出轴的铣扁定位位都按照实物的装配关系做了还原，

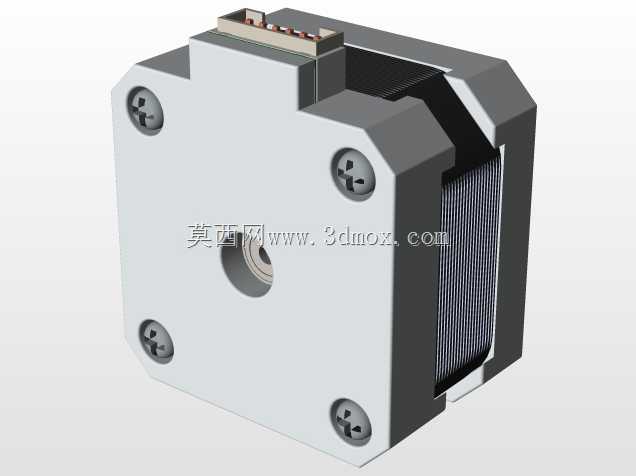

　　尤其是4芯出线的接线端位置，预留了足够的接线空间，方便后续做整机布线时模拟线缆的弯曲半径，避免实际装配时出现线缆和周边运动部件剐蹭的问题。从实际应用场景来看，这款0.6A电流规格的步进电机，适配的是不需要大扭矩输出、但对运行平稳性有要求的场合，比如小型激光打标设备的X/Y轴进给、桌面级数控雕刻机的Z轴抬刀机构、3D打印机的挤出端送丝传动，还有一些小型自动化设备里的料仓推送、工位转位的轻负载传动，这类场景不需要电机输出过大的保持扭矩，但要求电机的机身尺寸紧凑，驱动电流匹配常规的小型步进驱动板，不会因为电流过大导致驱动模块过载发热。设计建模的时候特意把电机的机身外形、端盖的止口尺寸都做了精准还原，因为很多时候做设备结构设计时，电机是作为标准外购件装入装配体的，如果模型的安装止口尺寸有偏差，后续加工安装板的时候就会出现止口配合过松或者装不进去的问题，另外输出轴的轴肩位置尺寸也严格按照实物做了还原，方便设计人员在装配时模拟轴连器、同步轮的安装位置，计算传动件和电机端盖之间的安全间隙，避免出现传动件蹭到端盖导致运行卡滞的问题。很多刚接触结构设计的工程师做这类标准件建模时，容易忽略电机出线方向的空间预留，这次建模时把尾部出线的护套长度、线缆的最小折弯半径都做了参考示意，在做整机装配检查的时候，可以直接通过这个模型验证电机尾部和设备背板、线槽之间的距离是否足够，不用等到实际装机时才发现线缆被挤压、弯折过度导致内部线芯断裂的问题。

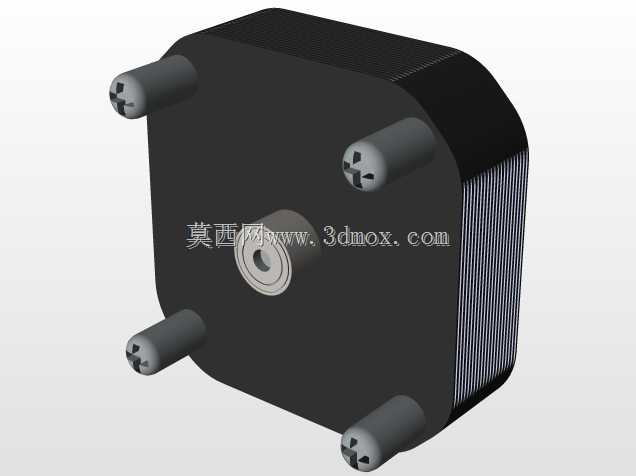

　　另外这款4芯电机的绕组接线端对应两相四线的驱动接线方式，模型上也对四个接线引脚的定义位置做了对应标识，方便电气设计人员做接线图绘制时快速对应线序，减少接线调试时的试错成本。从安装适配性来说，这款Nema17规格的电机安装孔位是行业通用的31mm中心距，适配市面上绝大多数的42电机安装支架、铝型材配套的电机安装座，不需要单独定制特殊的安装转接件，对于做标准化小型设备的厂商来说，这个通用孔位的设计可以大幅降低配件的采购种类，减少装配时的零件适配工作。建模时也考虑到了不同使用场景下的安装需求，电机机身的四个安装通孔是贯穿式设计，既可以从前端穿螺丝固定到安装板上，也可以从后端穿螺丝做反向安装，模型里把通孔的沉头深度、通孔直径都做了准确还原，

　　方便设计人员根据实际的安装空间选择合适长度的固定螺丝，不会出现螺丝长度不够或者顶到电机内部绕组的问题。在实际的设备运行里，这类小电流步进电机的发热控制相比大电流型号更有优势，适合在封闭或者半封闭的小型设备舱里使用，不会因为电机长时间运行的温升导致周边的塑料结构件、线缆出现受热老化的问题，对应的模型也还原了电机外壳的散热筋结构，方便做热仿真分析时参考外壳的散热面积，评估设备舱内的通风散热设计是否合理。做这类标准传动件的三维建模，核心不是做外观的形似，而是要把所有和装配、选型相关的尺寸要素都准确还原，让结构设计人员在选型阶段就能通过模型完成全部的干涉检查、安装空间校核、传动链路的尺寸匹配，不需要反复对照二维样本手册核对尺寸，减少设计阶段的出错概率，缩短整机的研发周期。
