宽压直流微型手持电钻结构设计

　　在日常电子制作、小型手工加工、模型修配这类场景里，很多从业者都遇到过大型台钻占位、普通电钻转速扭矩不匹配的问题，尤其是处理PCB板打孔、薄塑料件修孔、小直径金属件扩孔这类精细作业时，工具的适配性直接决定加工精度与操作便利性，这款宽压供电的微型手持电钻，正是针对这类小空间、高精度的轻量加工需求做的结构整合设计。

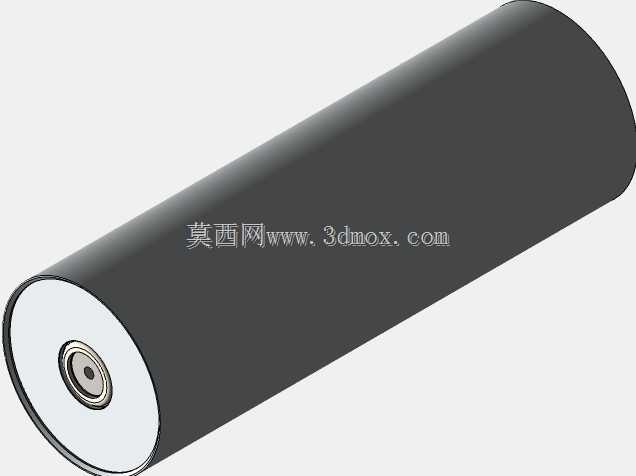

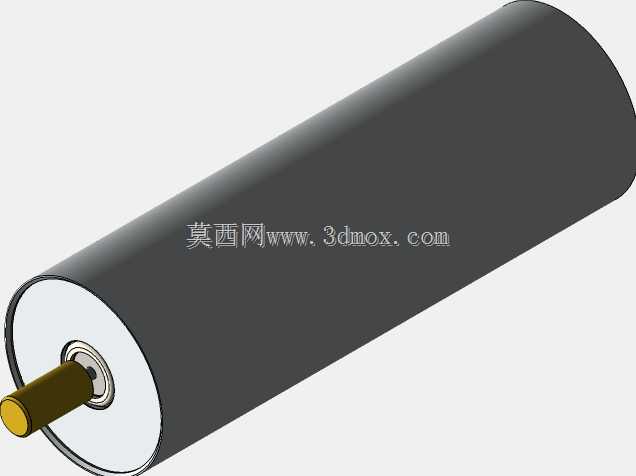

　　从动力端的匹配逻辑来看，设计时没有采用常规的定压驱动方案，而是选择适配6V到24V的宽直流供电区间，核心驱动单元搭配带滚珠轴承的385型直流电机，这种选型思路是为了覆盖不同作业场景的扭矩转速需求：低电压供电时转速维持在较低区间，适合加工软质材料比如航模轻木、3D打印PLA件，不会因为转速过高导致材料融化粘刀；高电压供电时转速提升到高转速区间，配合硬质合金小钻头可以处理薄铝板、覆铜板这类硬度稍高的工件，不用额外更换动力单元就能适配不同加工材质。电机输出轴采用标准的公制圆轴尺寸，和市面上通用的精密钻夹头直接适配，不需要额外做轴套转接，降低了后期维护更换夹头的配件成本。

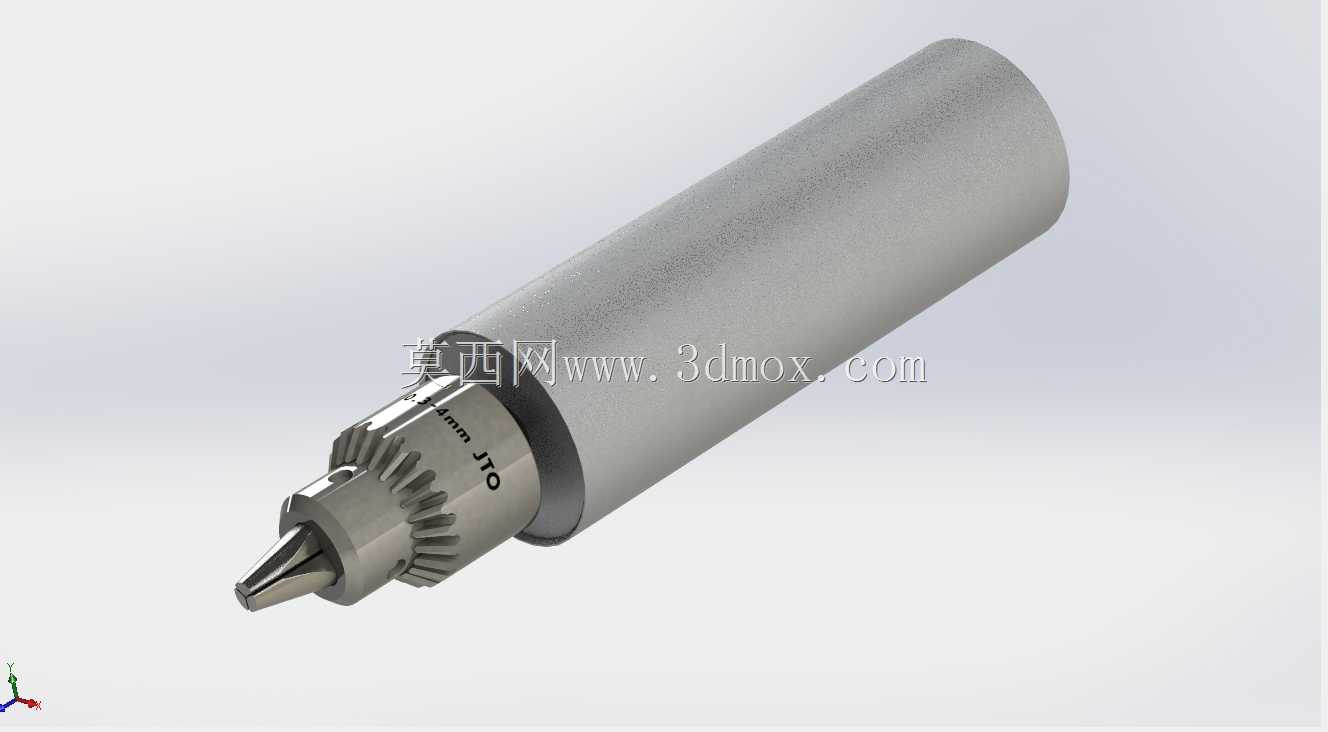

　　夹头部分选用的是JTO规格精密钻夹头，夹持范围覆盖0.3mm到4mm的钻头直径，这个区间刚好覆盖了日常精细加工最常用的钻头规格，从最细的0.3mmPCB微孔钻头，到4mm的普通麻花钻都能稳定夹持，夹头的锁紧结构采用螺纹旋紧式，相比弹簧夹头的同心度表现更好，高速转动时的钻头径向跳动量控制在极小范围内，避免打孔时出现孔位偏移、钻头折断的问题。设计时特意将夹头与电机输出轴的同轴度公差控制在0.02mm以内，保证高速运转时的整机震动控制在手持可接受的范围，长时间操作不会因为震动手麻影响加工精度。

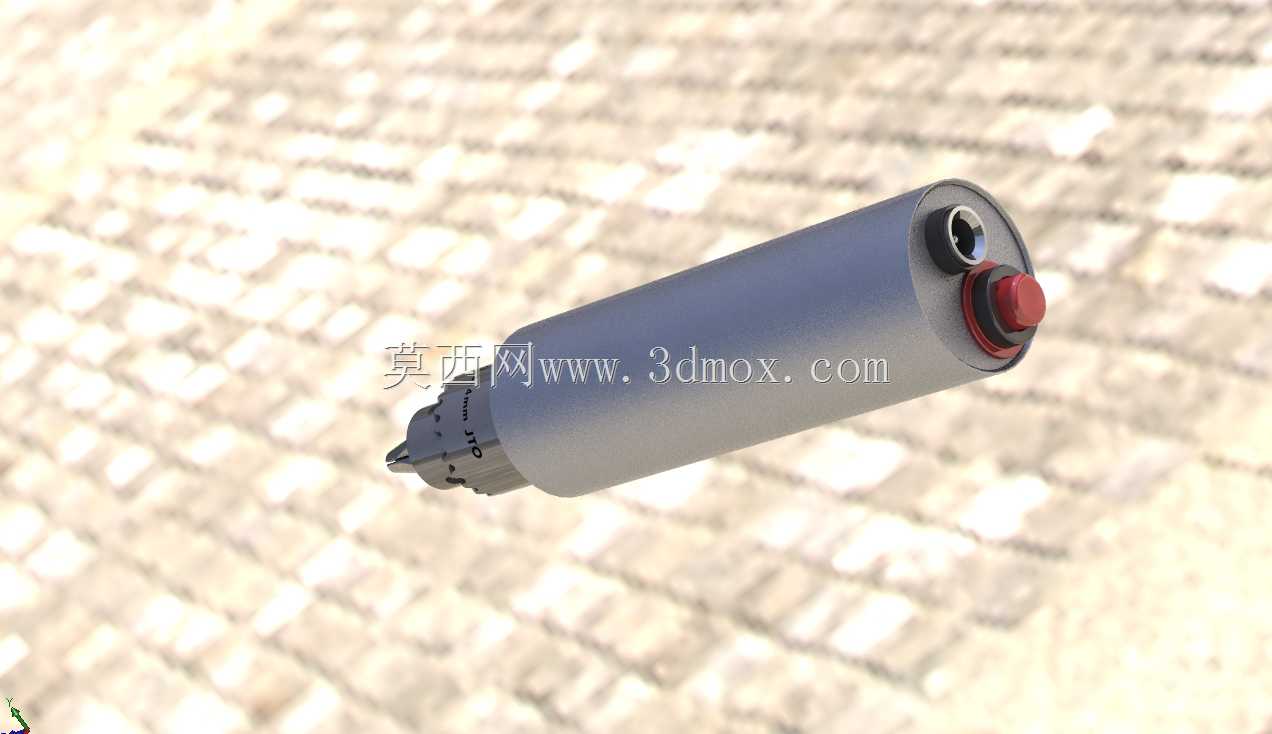

　　供电接口采用美制插头规格，适配市面上常见的可调直流电源、锂电池组供电，不管是在固定工作台用可调电源做精细加工，还是外场作业搭配航模锂电池做现场修配，都能快速接电使用，不用额外定制转接线材。整机的手持部分做了贴合手掌的收腰设计，外壳壁厚控制在1.5mm，兼顾结构强度与整机重量，满配状态下整机重量控制在150g以内，单手握持操作时不会有负重感，在狭小空间比如设备内部做现场打孔修配时，手腕转动的灵活度远高于普通重型电钻。

　　从安装边界来看，电机本体的外径是标准385电机尺寸，长度方向从电机尾端到夹头最前端的总长度控制在120mm以内，最大外径位置在电机机身处为28mm，夹头最大外径为20mm，这个尺寸设计可以让电钻伸入深度100mm以内的狭窄腔体内作业，比如在模型外壳内部、小型设备机架间隙里完成打孔作业，不会因为整机尺寸过大被结构件干涉。电机尾部预留了散热槽结构，高转速长时间作业时可以快速排出电枢转动产生的热量，避免电机过热退磁，延长动力单元的使用寿命。

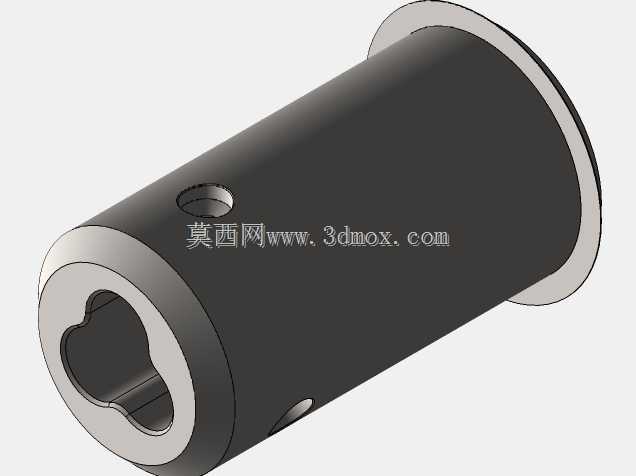

　　在结构装配逻辑上，电机与外壳的配合采用过盈定位加侧面顶丝固定的方式，不需要复杂的卡扣或者多螺丝固定，后期拆解维护更换电机时，只需要松开侧面顶丝就能抽出电机，更换碳刷或者更换不同参数的电机都非常方便。夹头与电机轴的配合采用顶丝锁紧，在电机轴上加工有对应的定位平面，顶丝锁紧后不会出现夹头跟转、打滑的问题，即使在高扭矩输出钻硬材料时，也能保证动力传输的稳定性。

　　实际应用场景里，除了常规的手工DIY、模型制作场景，这类微型电钻也常被用在小型电子产品维修、首饰加工、文玩修孔这类细分领域，相比气动打磨笔的气源依赖，这款电钻只需要直流供电就能使用，场景适配性更强；相比普通的充电式电磨，它的夹头同心度更高，装夹钻头时的打孔精度更有保障，不会出现磨头晃荡导致孔位超差的问题。设计时也考虑了日常使用的防护需求，电机前端加装了绝缘垫圈，避免钻削时产生的静电通过外壳传导到操作人员手上，在加工覆铜板这类带静电敏感元件的工件时，不会因为静电打坏板上的电子元件。

　　从传动结构的可靠性来看，滚珠轴承的选用替代了传统385电机自带的铜套轴承，在高转速运转时的摩擦阻力更小，运转噪音更低，连续运转的轴承寿命比铜套结构提升三倍以上，即使每天连续使用1小时，轴承的磨损量也能控制在可接受范围内，不用频繁更换电机轴承。输出轴的径向跳动控制在装配环节做了专门的调校，每台装配时都会打表检测轴端跳动，保证夹头装夹钻头后的跳动量不超过0.03mm，加工0.5mm以下的微孔时也不会出现钻头折断的问题。
