多面体交织镂空艺术造型结构设计

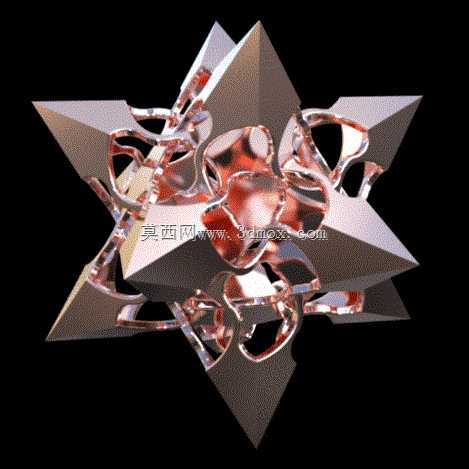

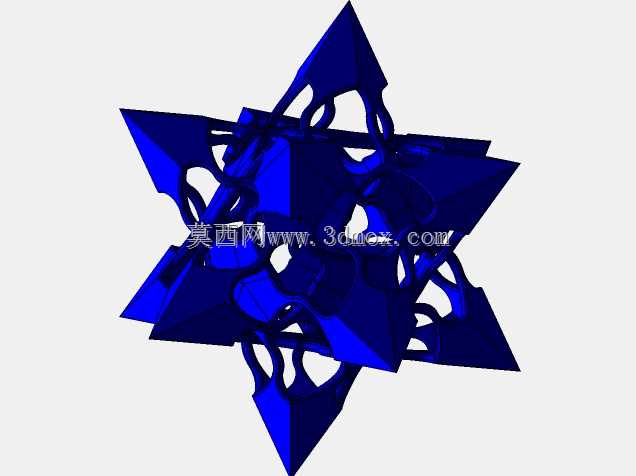

　　这类交织多面体镂空结构，最初常应用在工业产品的外观装饰构件、艺术装置的受力支撑骨架、高端文创产品的造型基体上，在实际工程落地中，需要兼顾视觉呈现效果与结构本身的力学合理性，不能只追求造型的繁复感而忽略实际生产的可行性。从结构设计逻辑来看，整个造型以正星形多面体为基础框架，每个尖角棱边都做了等厚的实体加厚处理，保证尖角部位在后续加工或者搬运过程中不会因为应力集中出现崩边、断裂的问题，多面体的每个面的交汇节点都做了圆角过渡，避免锐角带来的应力集中点，也能提升后续表面处理的成品率。中间的交织镂空曲面部分，采用的是连续扫掠的曲面生成逻辑，每一条曲面带都沿着多面体的棱边走向做螺旋交织，曲面之间的最小间隙控制在3mm以上，

　　不管是采用3D打印工艺做小批量样件制作，还是采用失蜡铸造做金属材质的成品生产，都能保证流道或者打印支撑的顺利排出，不会出现内腔堵料、支撑无法去除的问题。从安装边界来看，整个造型的外接圆直径可以根据实际应用场景做等比例缩放，最小可以做到50mm作为桌面装饰摆件的基体，最大可以放大到2000mm作为商业空间的艺术装置骨架，缩放过程中所有的壁厚、曲面间隙都会按照比例同步调整，保证不同尺寸下的结构强度一致。如果是作为设备外观的装饰罩使用，需要在多面体的其中一个尖角端面预留安装定位孔，孔位的中心与多面体的几何中心重合，保证安装后整个造型的动平衡符合要求，避免设备运行过程中因为造型偏心产生额外振动。在曲面建模过程中，

　　需要先搭建整个多面体的线框骨架，确认所有棱边的长度、夹角完全一致，保证整体造型的对称性，之后再基于线框生成交织的曲面带，每一条曲面带的曲率变化要做连续顺滑处理，避免出现曲率突变导致的表面褶皱，曲面加厚之后要做全局的干涉检查，确保所有交织的实体部分之间没有重叠、没有间隙错位，尤其是曲面与多面体尖角的衔接位置，要做G2连续的过渡处理，让整个造型的表面线条流畅自然，没有生硬的拼接痕迹。这类结构在实际应用中，如果是用在灯具外罩上，镂空的间隙可以调整光线的透出角度，交织的曲面会让光线产生漫反射效果，避免出现刺眼的直射光斑；如果是用在机械产品的散热端盖，镂空结构可以提升空气的流通效率，多面体的尖角结构可以增大散热面积，

　　同时独特的造型也能提升产品的外观辨识度。在做结构强度校核的时候，需要针对多面体的尖角部位做受力仿真，模拟日常搬运、安装过程中的磕碰受力，确保尖角部位在受到100N的侧向冲击力时不会出现塑性变形，中间的交织曲面部分要做抗压仿真，保证在承受垂直方向200N的压力时，曲面的变形量不超过0.2mm，不会出现凹陷变形的问题。对于不同的加工工艺，设计阶段也要做对应的工艺补偿，比如采用CNC加工金属材质的时候，要预留0.2mm的表面处理余量，方便后续做抛光、电镀处理；如果是采用SLA3D打印做树脂样件，要把曲面的最小壁厚控制在1.5mm以上，避免打印过程中出现薄壁变形的问题。整个造型的对称度公差控制在0.1mm以内，保证从任意一个尖角方向观察，造型的视觉效果完全一致，不会出现视觉上的歪斜感，所有曲面的表面粗糙度在设计阶段就设定为Ra1.6，不管是做金属抛光还是树脂喷漆，都能达到顺滑的镜面或者哑光质感，不会出现明显的加工纹路。
