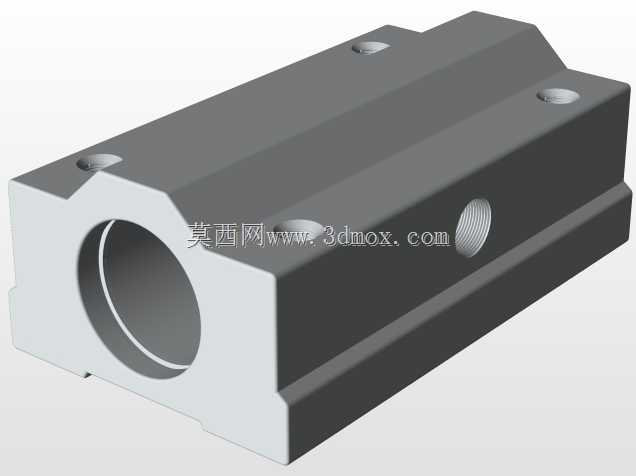

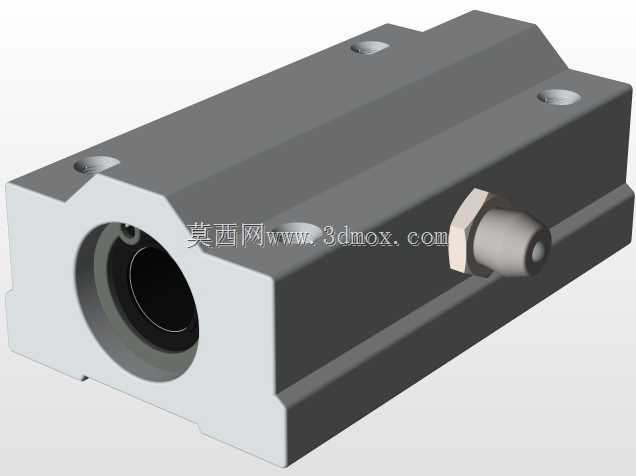

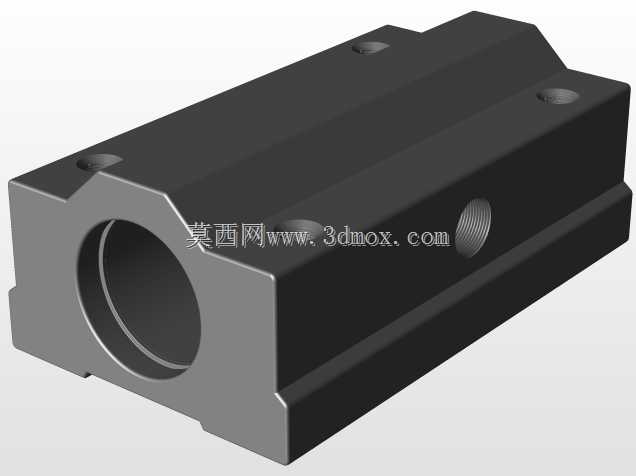

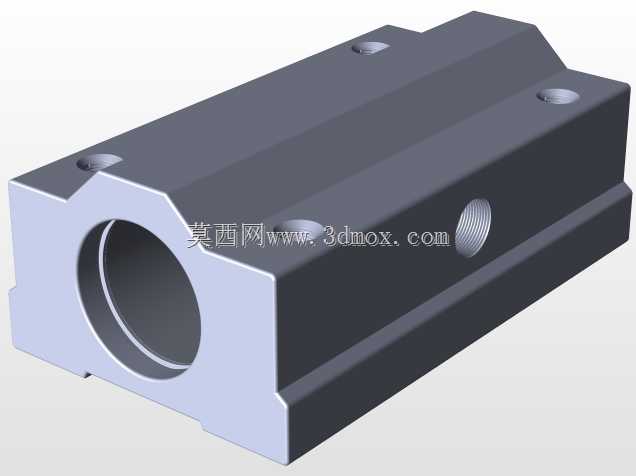

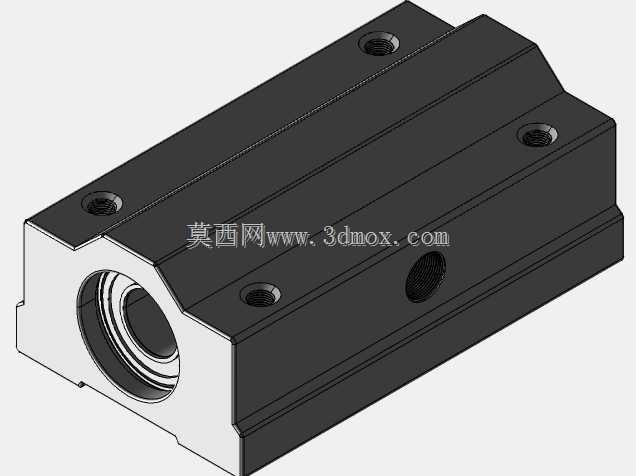

8mm大尺寸SCS8LUU线性导轨配套枕头垫块

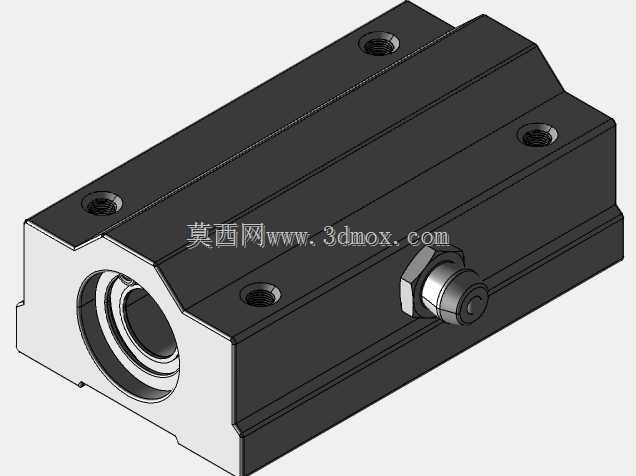

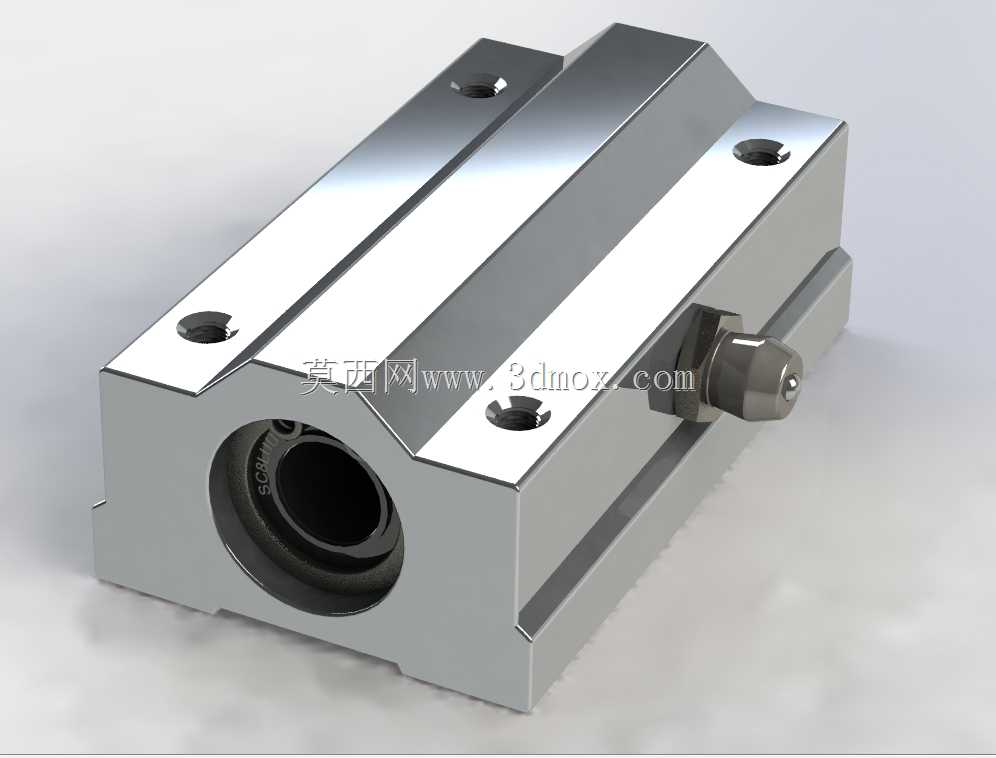

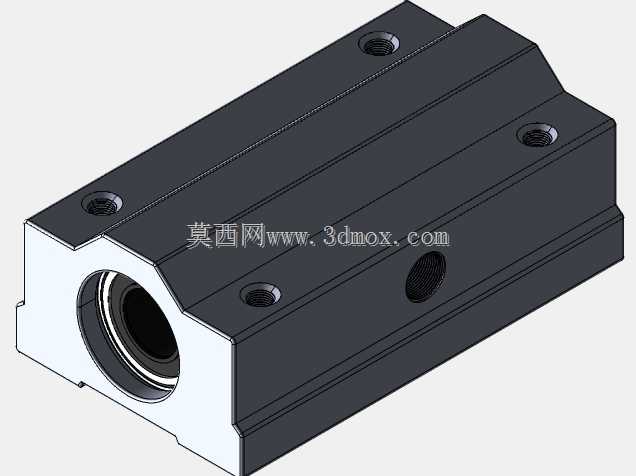

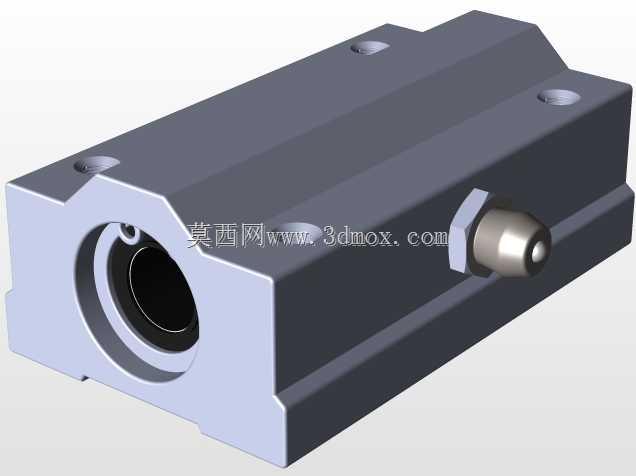

在非标自动化设备、小型输送线、3D打印设备以及桌面级数控加工装置的线性传动模组搭建中，这类配套SCS8LUU滑块的枕头垫块是很容易被忽略但直接影响传动稳定性的基础零件。很多刚入行的结构工程师在搭建线性运动机构时，往往只关注导轨、滑块本身的精度等级，却忽略了滑块安装基面的支撑结构设计，最后出现滑块运行卡滞、平行度超差、长期运行后基面变形导致传动精度丢失的问题，这款垫块就是针对8mm规格线性光轴配套SCS8LUU滑块的安装支撑需求设计的。从实际使用场景来看，这类垫块主要用在光轴导轨的端部或者分段支撑位置，当光轴的支撑跨距超过400mm时，光轴自身的挠度会随着跨距增大而快速上升，尤其是在滑块带载运行到跨距中点位置时，光轴的下挠量会直接影响运动端的重复定位精度，这时候就需要在合适的位置加装这类枕头垫块，给光轴提供额外的支撑点，把大跨距的光轴拆分成多个小跨距段，有效降低光轴的工作挠度，保证滑块运行过程中的直线度。从产品的功能特性来看，这款垫块的支撑弧面是完全匹配SCS8LUU滑块配套的8mm光轴外径的，安装后弧面与光轴外圆的贴合面积能达到85%以上，不会出现点接触或者线接触导致的应力集中问题，垫块的安装基面做了铣平处理，平面度控制在0.02mm以内，和设备安装台面贴合时不会出现虚位，不需要额外加调整垫片就能保证支撑高度的一致性。设计思路上，这款垫块没有采用市面上常见的分体式压盖结构，而是做成了整体式的枕式结构，一方面减少了零件数量，安装时不需要额外装配压盖和锁紧螺丝，直接把光轴卡入支撑弧面后，通过垫块底部的两个安装孔锁付在设备台面上即可，另一方面整体式结构的刚性比分体式结构高30%左右，在承受滑块传递的径向载荷时，不会出现压盖松动导致的支撑偏移问题。外形尺寸与安装边界方面，这款垫块适配的光轴直径为8mm，整体的支撑高度和SCS8LUU滑块的安装基面高度保持一致，不会出现支撑点高度差导致的光轴别劲问题，垫块的长度方向尺寸控制在32mm，宽度方向为20mm，底部两个安装孔的孔距为20mm，适配M4规格的内六角圆柱头螺丝安装，安装时预留的螺丝沉头深度为5mm，锁付后螺丝头不会突出垫块基面，不会和运动的滑块产生干涉。在实际选型使用时，需要注意支撑点的位置不要设置在滑块的行程极限位置，要预留出至少10mm的滑块安全运行距离，避免滑块运行到端部时和垫块发生碰撞，同时在安装时要先把所有支撑垫块的基面固定好，再穿入光轴锁紧，不要先固定单个垫块再强行掰动光轴对位，那样会给光轴施加额外的装配应力，长期运行后会导致光轴弯曲变形。另外这类垫块的材质一般选用6061铝合金做硬质阳极氧化处理，重量比钢制垫块轻60%，同时表面硬度能达到HV400以上，长期和光轴接触也不会出现磨损掉屑的问题，不会污染传动机构的运行环境，在洁净度要求较高的电子组装设备上也能适用。很多工程师在做小型线性模组设计时，会自己现场加工这类支撑垫块，但往往因为弧面加工精度不够、安装基面平面度超差，导致装配后需要反复修配，浪费大量的装配调试时间，这类标准化的枕头垫块能直接匹配对应规格的滑块和光轴，不需要二次加工就能直接装配使用，能大幅缩短设备的装配调试周期，同时批量加工的零件一致性更好，设备批量生产时的传动精度稳定性也更有保障。在一些垂直安装的线性传动机构中，这类垫块还可以作为光轴的轴向定位点使用，在垫块的侧面加装紧定螺丝，就能顶住光轴的外圆，防止光轴在垂直运行过程中出现轴向窜动，不需要额外加工轴用挡圈的安装槽，简化了光轴的加工工序。
