多色面板安装型香蕉插座三维结构

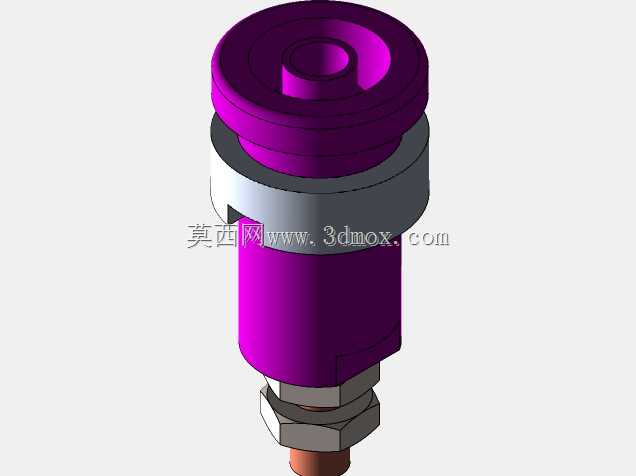

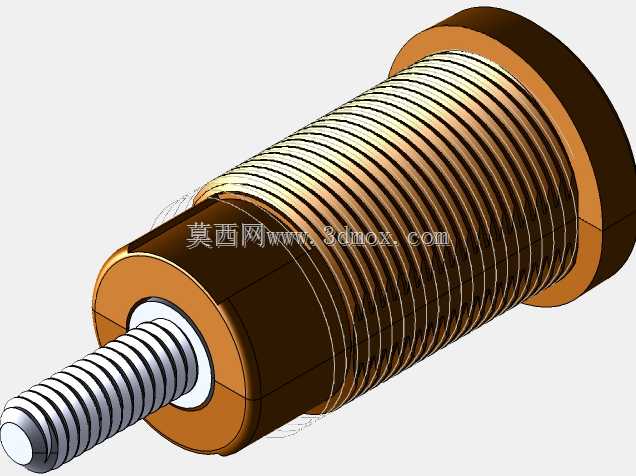

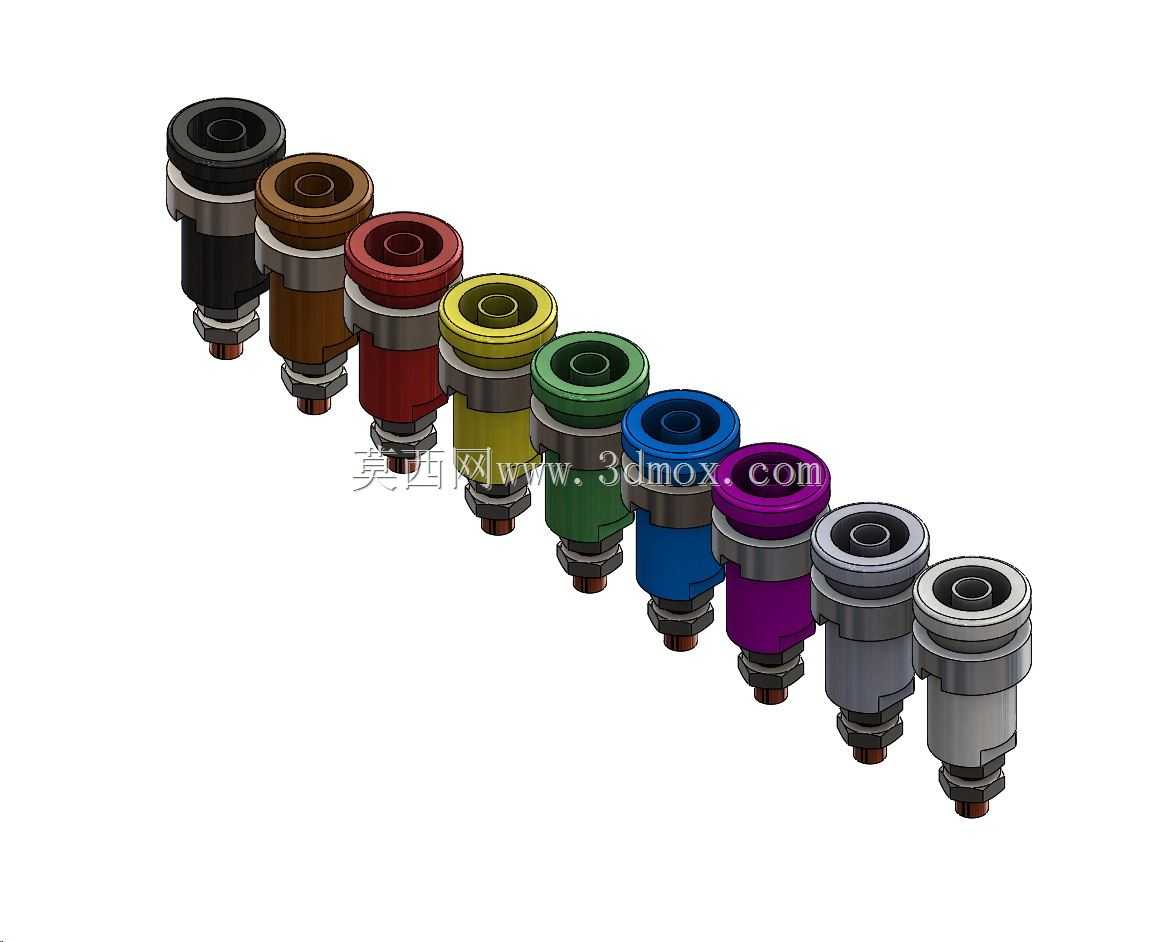

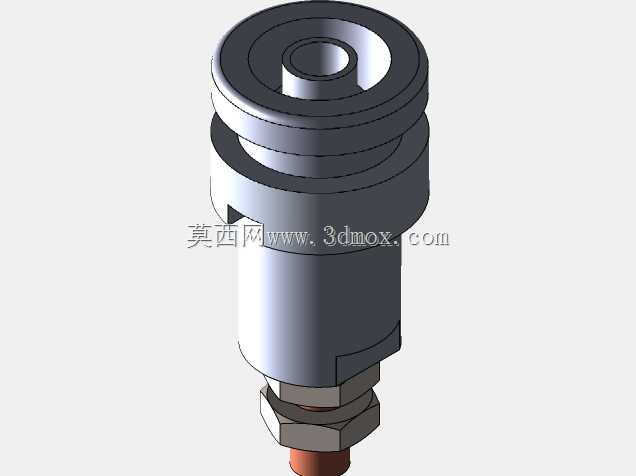

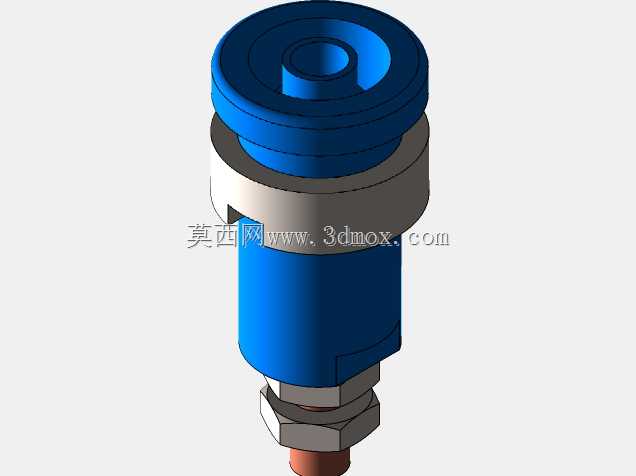

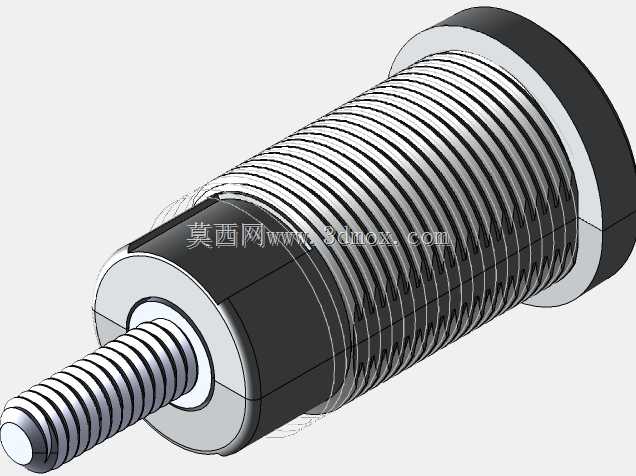

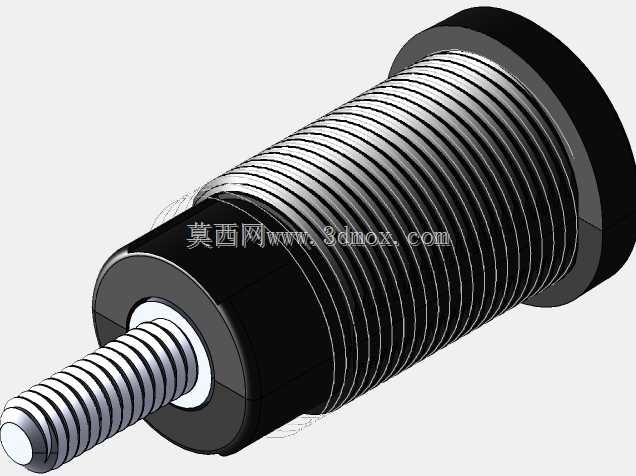

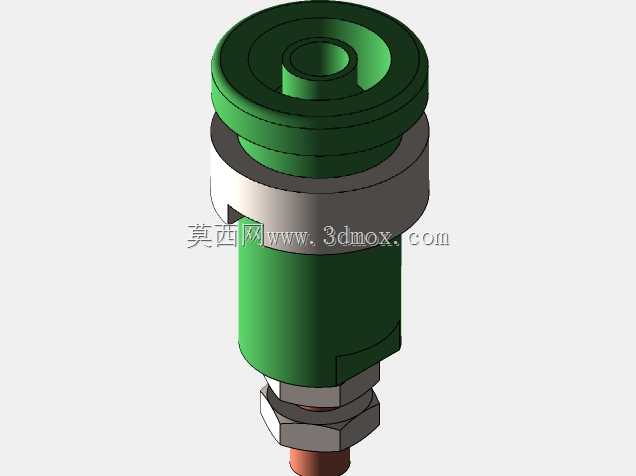

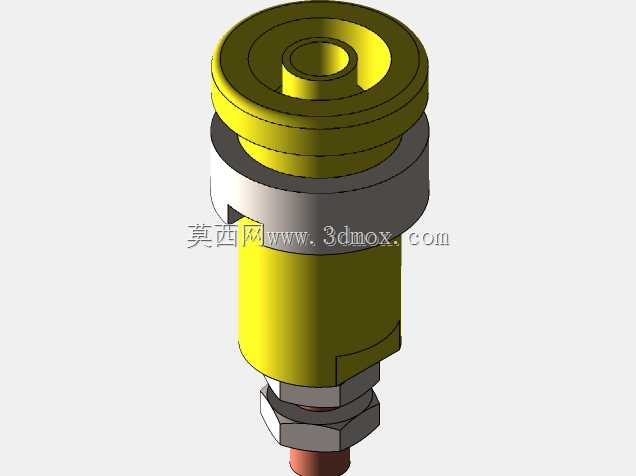

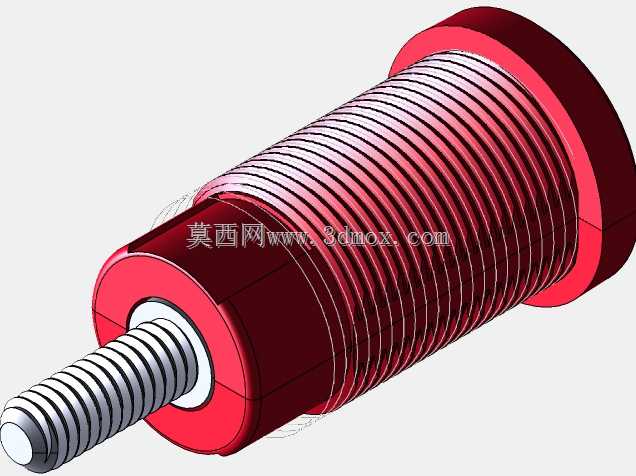

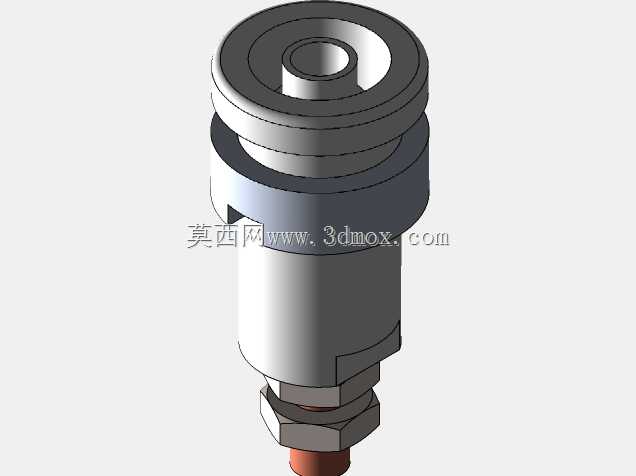

这类彩色香蕉插座主要应用在电子测试设备、教学实验台、电源配电面板、工业测试治具的信号与功率接驳场景，日常做电路通断测试、低压直流供电输出、信号采集转接时，都需要这类快插式接插件来实现无工具快速接线，相比螺丝压接的端子，它的插拔效率更高，接触稳定性也能满足常规测试场景的载流要求。从结构设计来看，不同颜色的绝缘外壳是为了做回路区分，比如红色对应正极、黑色对应负极、黄绿对应接地、其他颜色对应不同信号通道，现场接线排查时不用逐根对线，靠颜色就能快速识别回路，大幅降低接错线的概率。整个插座的结构分为几个核心部分：顶部是标准4mm香蕉插头适配的插孔，内部带弹性接触簧片，插头插入后靠簧片的抱紧力保证接触电阻稳定，不会因为轻微震动出现接触不良的问题；中间段是带六角限位的绝缘本体，材质一般用阻燃PA或者PBT，绝缘耐压能满足常规低压设备的安全要求，六角结构是为了安装时用扳手卡住，防止拧尾部锁紧螺母的时候本体跟着转动；尾部是螺纹安装柱，搭配锁紧螺母可以把整个插座固定在设备面板上，安装时只需要在面板上开对应直径的安装孔，把插座从面板正面穿过去，背面拧上锁紧螺母就能完成固定，不需要额外的固定支架，安装效率很高。尾部的接线端有焊片式和螺丝压接式两种结构，这个系列的模型还原的是焊片+螺纹锁紧的结构，导线剥头后既可以焊接在焊片上，也可以用尾部的小螺丝把导线压接在端子上，适配不同的接线工艺需求。做面板布局设计的时候，要注意相邻两个插座的中心距不能小于绝缘本体的最大外径，不然插拔插头的时候会出现干涉，一般留19mm以上的中心距就能满足常规4mm香蕉插头的插拔操作空间；面板的开孔直径要和安装柱的外径做间隙配合，单边留0.1-0.2mm的间隙就可以，间隙太大容易出现插座晃动，间隙太小安装时会卡滞。绝缘本体的高度要和面板厚度匹配，常规款适配1-5mm厚度的金属或者绝缘面板，如果面板太厚需要选加长螺纹柱的型号，不然锁紧螺母拧不到位会导致固定不牢。接触件的材质一般用黄铜镀镍或者镀金，镀镍款成本低，适合常规大电流供电场景，镀金款接触电阻更低，适合小信号高精度测试场景，设计选型的时候可以根据实际载流和信号精度要求选对应的表面处理。这类插座的额定载流一般在10A-32A区间，具体要看接触件的直径和材质，设计回路的时候要根据回路的最大工作电流选对应规格的插座，避免长期过载发热导致绝缘外壳融化。另外绝缘外壳的颜色是通体注塑的，不是表面喷涂，长期使用不会出现掉漆掉色的问题，哪怕经常插拔摩擦，颜色标识也能保持清晰，适合用在频繁操作的测试工位上。做三维建模的时候，要重点还原插孔的内部锥度、六角限位的对边尺寸、安装螺纹的规格、尾部接线端的结构，这些尺寸都是和实际安装、插头适配直接相关的，如果尺寸偏差，实际装配的时候就会出现插头插不进去、面板装不上、接线端干涉的问题。另外不同颜色的本体除了颜色差异，其余结构尺寸完全一致，做装配设计的时候可以配置不同的外观颜色来对应不同的回路，出BOM的时候只需要标注清楚不同颜色对应的数量就行，不用单独建不同的结构模型，能减少设计阶段的重复工作量。在测试治具上应用的时候，这类插座一般和对应的香蕉插头搭配使用，插头压接在测试导线上，需要测试的时候直接插入对应颜色的插座就能完成回路连接，不用拆螺丝压线，单次插拔只需要几秒钟，特别适合需要频繁换接测试回路的场景，比如生产线的功能测试工位、实验室的电路验证台，用这类接插件能大幅提升测试效率。还要注意安装的时候，插座的金属部分和面板之间如果是金属面板，要保证绝缘本体的隔层足够，避免带电部分和金属面板导通出现漏电风险，六角限位的台阶要完全贴紧面板正面，锁紧螺母拧紧的时候扭矩不要太大，不然会把绝缘本体拧裂，一般手拧紧后再用扳手拧1/4圈就足够固定。
