科幻影视道具光剑手柄结构三维设计

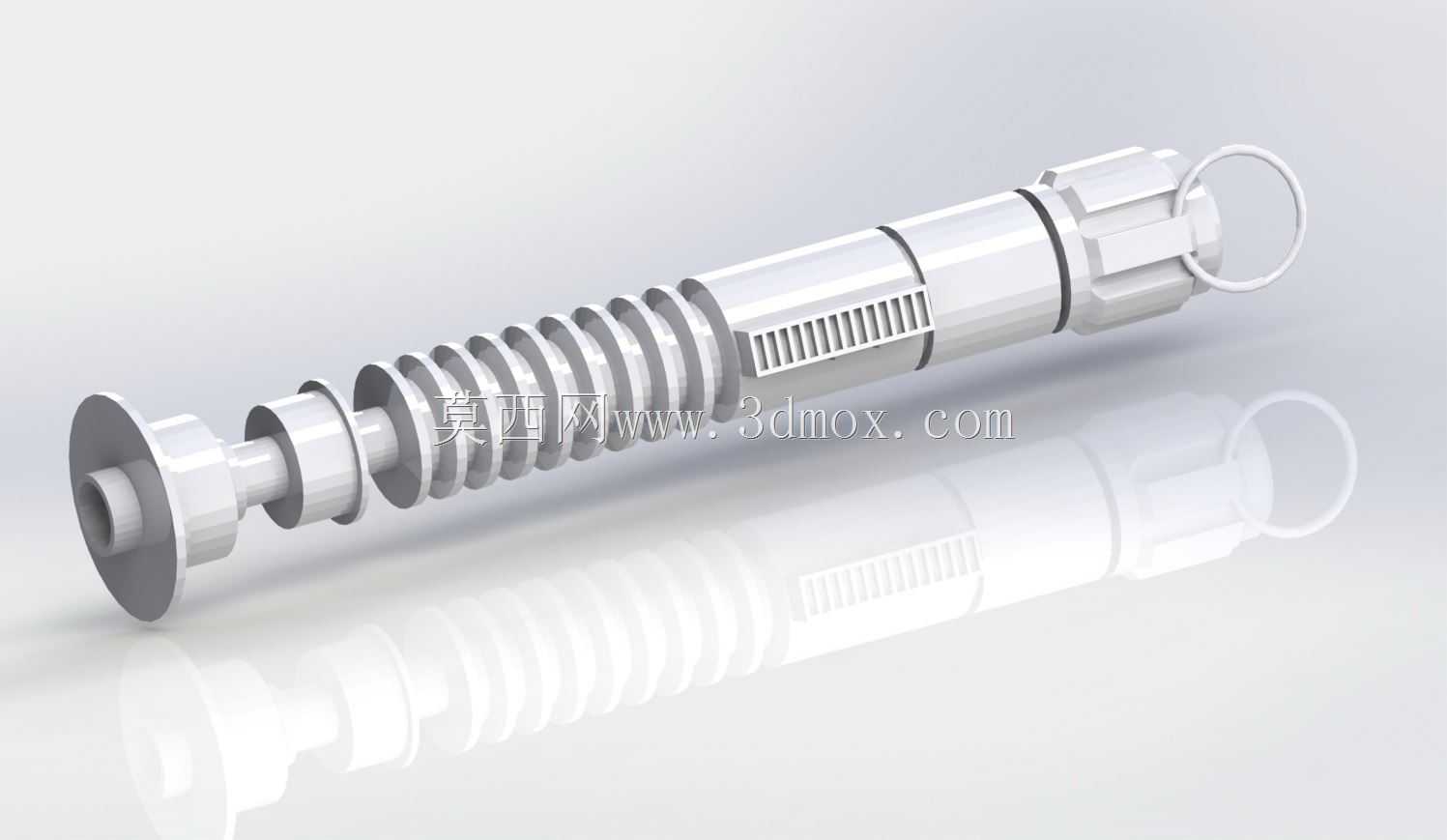

这款光剑手柄结构的三维设计，最初的需求锚定在影视道具制作与主题周边开发的实际场景中，在cosplay道具生产、主题乐园互动装置搭建、科幻IP衍生品开发领域都有明确的落地空间。从结构设计的逻辑来看，整体采用分段式柱形布局，没有多余的外凸棱角，适配人手握持的人机工程学弧度，每一段的直径差都经过反复调整，避免握持时出现硌手的问题，尾部的挂环结构采用一体化铰接设计，既可以搭配腕绳防止使用时脱落，也能适配展示支架的悬挂需求，不需要额外加装转接配件。

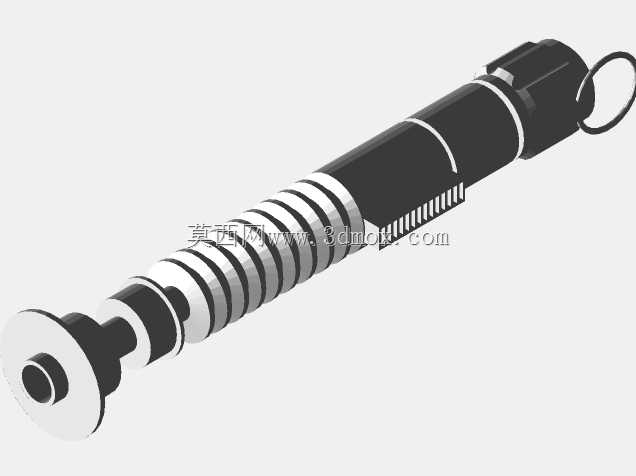

手柄中段的波纹伸缩段是整个结构的核心功能区，设计时参考了常见的伸缩导向柱配合阻尼弹簧的结构形式，每一圈波纹的导程都做了统一公差控制，保证伸缩过程中不会出现卡滞、偏斜的问题，相邻波纹段的配合间隙控制在0.1mm以内，既保证活动顺畅，又不会出现晃动松垮的手感。靠近前端的散热格栅结构并非装饰性设计，在实际道具制作中，这个位置可以内置发光组件的散热模块，格栅的开孔角度做了45度斜切处理，既可以形成空气对流带走灯组工作产生的热量，又不会从外部直接看到内部的线路与元器件，兼顾功能性与外观完整性。

从安装边界来看，整体手柄的总长控制在280mm左右，最大直径处为45mm，尾部挂环的外径为32mm，所有外表面的棱边都做了R0.5的圆角处理，避免使用过程中划伤手部或者刮蹭衣物。前端的剑刃安装位采用快拆式卡槽结构，卡槽的深度为8mm，配合径向的定位销，可以适配不同直径的透明PC剑刃管，安装时只需要对准卡槽推入再旋转15度即可锁定，不需要额外的紧固件，拆卸维护时也不需要专用工具，非常适合现场演出时的快速更换需求。

设计过程中特意将所有的结构件都做了等壁厚处理，平均壁厚控制在2.5mm，既可以满足3D打印或者注塑加工的工艺要求，避免出现壁厚不均导致的缩痕、变形问题，也能有效控制整体重量，成品手柄的重量控制在300g以内，长时间握持也不会出现手部疲劳的问题。尾部的端盖采用螺纹连接结构，螺纹规格选用M42×1.5的细牙螺纹，配合端面的密封圈，可以在内部放置电池组的时候起到一定的防尘防水作用，端盖上的挂环与端盖本体采用销轴连接，销轴的两端做了铆压处理，不会出现销轴脱出导致挂环脱落的问题。

在外观细节的处理上，每一段结构的衔接处都做了0.2mm的退刀槽设计，既方便加工时的刀具退刀，也能在视觉上形成清晰的分段层次感，不会因为加工误差导致分段处出现错位不齐的问题。中段的防滑纹理没有采用常见的滚花结构，而是利用波纹段本身的凹凸结构形成防滑效果，既简化了加工工序，也让整体外观风格更加统一协调，没有多余的装饰元素破坏整体的金属科技感。

针对实际使用中可能出现的跌落冲击问题，在手柄内部的筋位设计上做了针对性加强，每一段壳体的内部都均匀分布了4条轴向加强筋，筋的厚度为1.5mm，高度为3mm，从结构上提升整体的抗冲击性能，即使从1.5m的高度跌落至水泥地面，也不会出现壳体开裂或者内部组件错位的问题。所有的活动配合面都做了抛光处理，表面粗糙度控制在Ra1.6以下，减少伸缩活动时的摩擦阻力，同时也能提升外观的金属质感表现，不需要额外做过多的表面处理就能达到不错的视觉效果。
