面板安装式旋钮型保险丝座结构设计

在低压配电、工控设备面板、小型机电装置的电路保护环节里，这类面板嵌入式保险丝座是极为常用的电路保护载体，主要承担回路过流、短路时的熔断保护承载功能，同时兼顾面板端的保险丝更换操作便利性，无需拆解设备内部结构即可完成熔芯更换作业。从实际应用场景来看，这类部件广泛适配于小型电源控制柜、测试仪器面板、民用机电设备、车载配电单元的面板安装位，适配标准尺寸的玻璃管或陶瓷管保险丝，为前端回路提供可快速更换的过流保护节点。

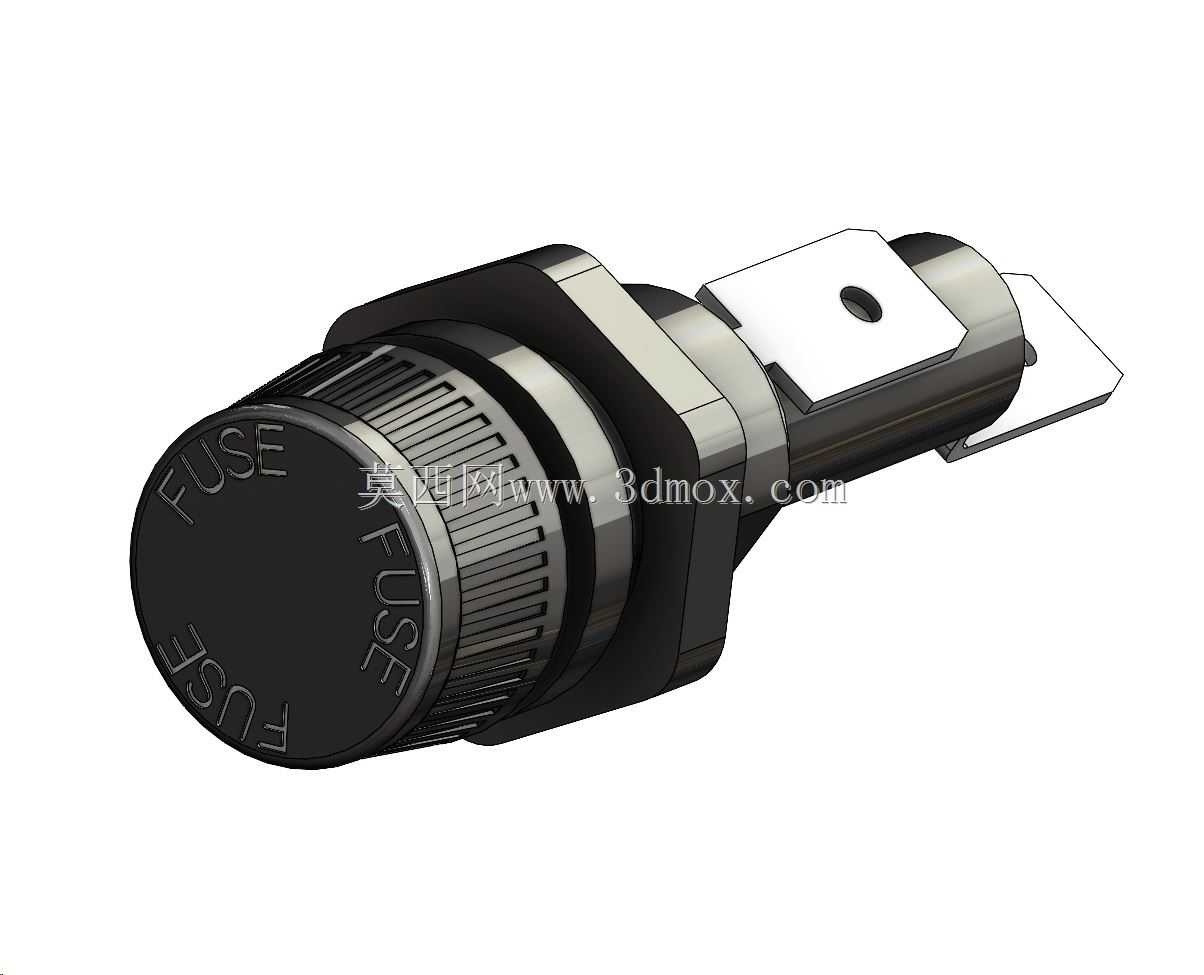

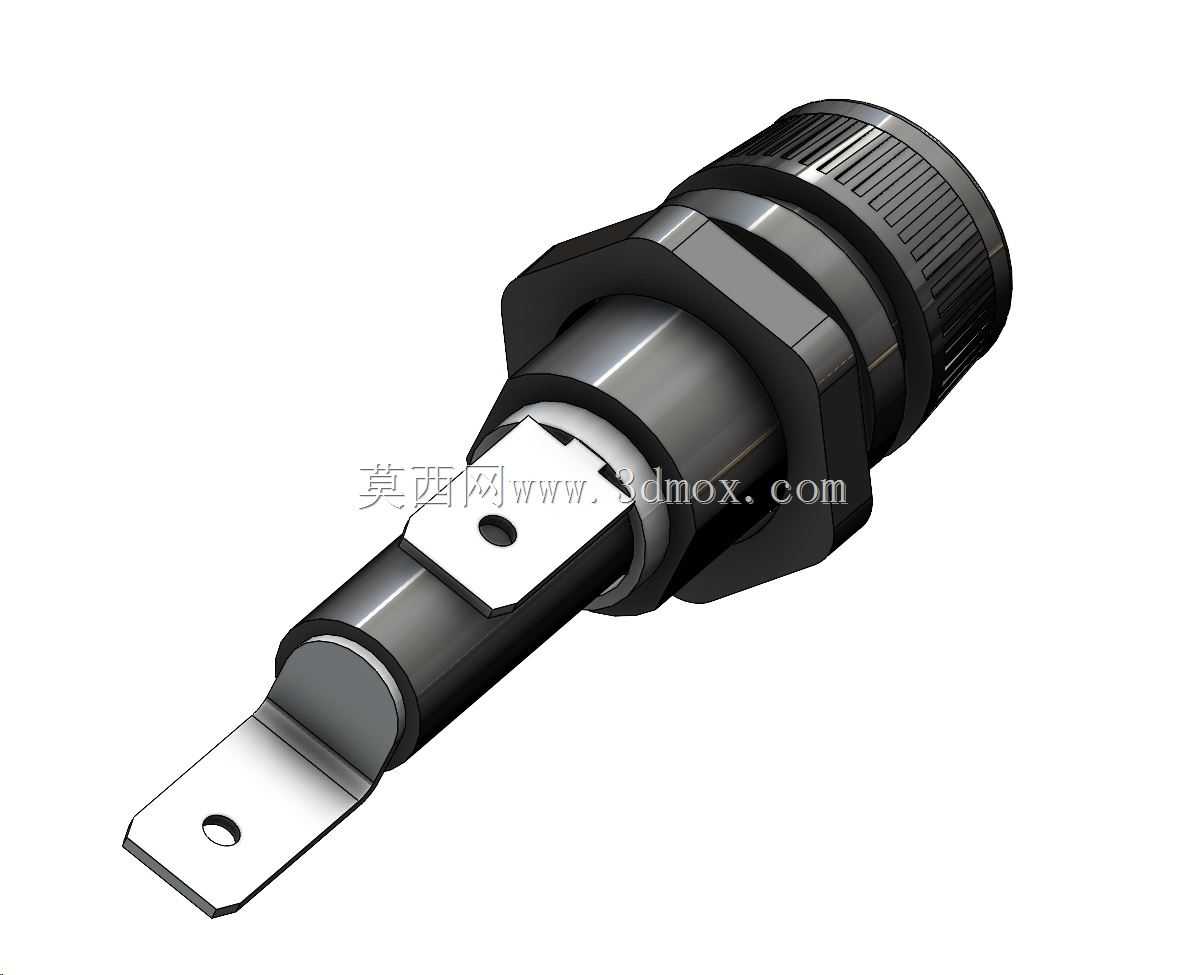

从功能特性上看，该款保险丝座采用旋钮式端盖设计，端盖表面滚压有防滑纹路，同时模压有FUSE标识，操作人员无需额外工具即可徒手旋开端盖完成熔芯更换，端盖与基座的螺纹配合结构自带防松脱设计，在设备存在常规振动的工况下也不会出现端盖松脱、接触不良的问题。基座尾部采用快插式接线端子设计，端子为带安装孔的插片结构，既可以适配标准插簧端子实现快速压线连接，也可以通过螺丝穿过端子孔完成硬接线固定，两种接线方式兼容不同场景的装配需求，减少现场接线的适配成本。基座中部设计有六角限位法兰结构，安装时从面板正面穿入安装孔后，从背面通过配套锁紧螺母即可完成基座与面板的固定，法兰面与面板贴合处可根据防护需求加装密封垫圈，提升面板安装位的防尘防滴能力。

从设计思路层面拆解，这款模型的建模过程优先还原了实际生产中的装配公差配合逻辑：端盖与基座的螺纹段预留了合理的旋合间隙，模拟实际塑料件注塑成型后的螺纹配合精度，不会出现建模中常见的螺纹过约束导致的装配干涉问题；尾部插片端子与基座本体的嵌合结构做了细节还原，端子嵌入基座的部分做了防脱出的倒刺结构，还原实际五金端子与塑料基座注塑嵌合的固定逻辑，避免端子在接线拉扯时出现松脱。端盖内部的熔芯容纳腔尺寸严格适配对应规格的保险丝长度与直径，腔体内底部设计有弹性接触顶针，安装熔芯后可通过顶针的预紧力保证熔芯两端与端子、端盖接触件的可靠导通，避免因接触电阻过大导致的异常发热问题。

关于外形尺寸与安装边界，这款保险丝座的面板安装开孔直径适配行业通用的面板开孔尺寸，六角法兰的对边尺寸预留了标准扳手的操作空间，背面锁紧螺母的旋合行程足够适配1-3mm厚度范围的设备面板，覆盖绝大多数薄钢板、塑料面板、绝缘板的安装厚度需求。整体轴向安装长度控制在紧凑范围内，不会占用面板后方过多的内部布线空间，对于内部空间局促的小型设备、手持机电装置来说，这种紧凑的轴向尺寸可以有效降低内部结构的避让设计难度。尾部接线端子的朝向与基座本体同轴，接线后导线可沿设备内部纵深方向排布，不会出现侧向端子导致的导线弯折半径不足、与内部其他部件干涉的问题。

在结构细节处理上，模型还原了产品的工艺特征：端盖的滚花纹理采用周向均匀分布的直纹结构，既保证徒手操作的摩擦力，也符合注塑模具的脱模工艺要求，不会出现倒扣结构导致的脱模困难；基座本体的外圆面在螺纹段与法兰段之间做了退刀槽设计，对应实际车削或注塑加工时的工艺避让结构；尾部插片端子的表面做了平整化处理，还原五金冲压件的表面特征，端子上的固定孔边缘做了倒角处理，避免穿螺丝时刮伤导线绝缘层或划伤操作人员。这类部件在三维选型时，需要重点核对安装开孔尺寸、适配熔芯规格、尾部接线形式、轴向安装深度这几个核心参数，模型中对这些关键尺寸都做了1:1的还原，可直接导入设备装配体中做干涉检查、面板开孔定位、布线空间校核使用，无需二次测绘即可完成结构设计阶段的选型匹配工作。
