适配丰田雷克萨斯车型的地板垫固定卡扣结构

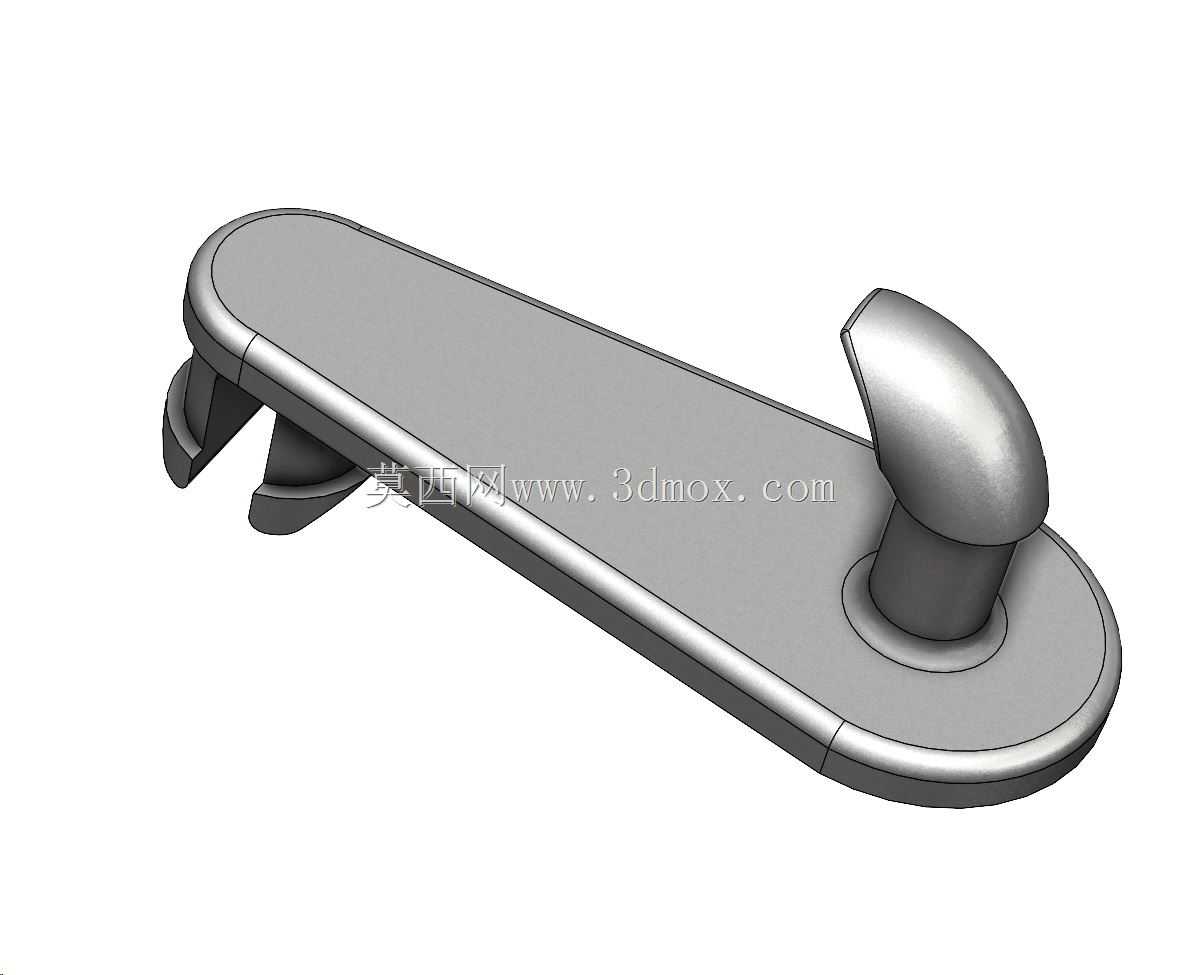

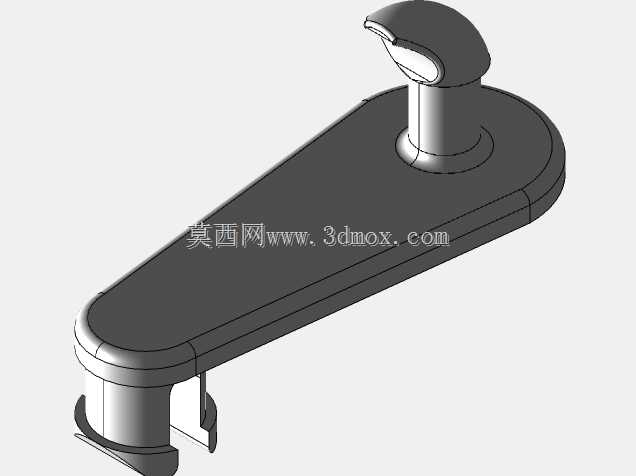

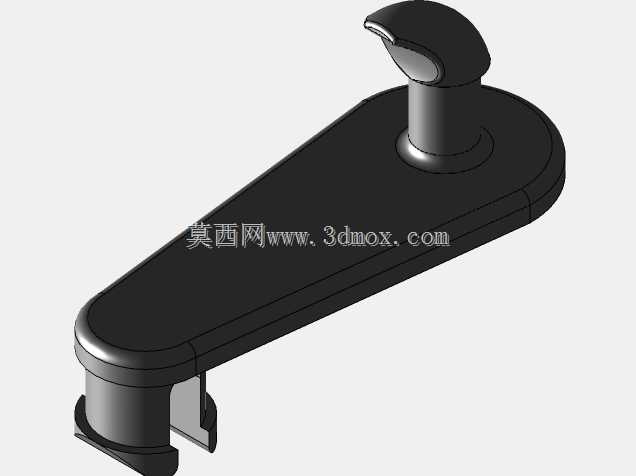

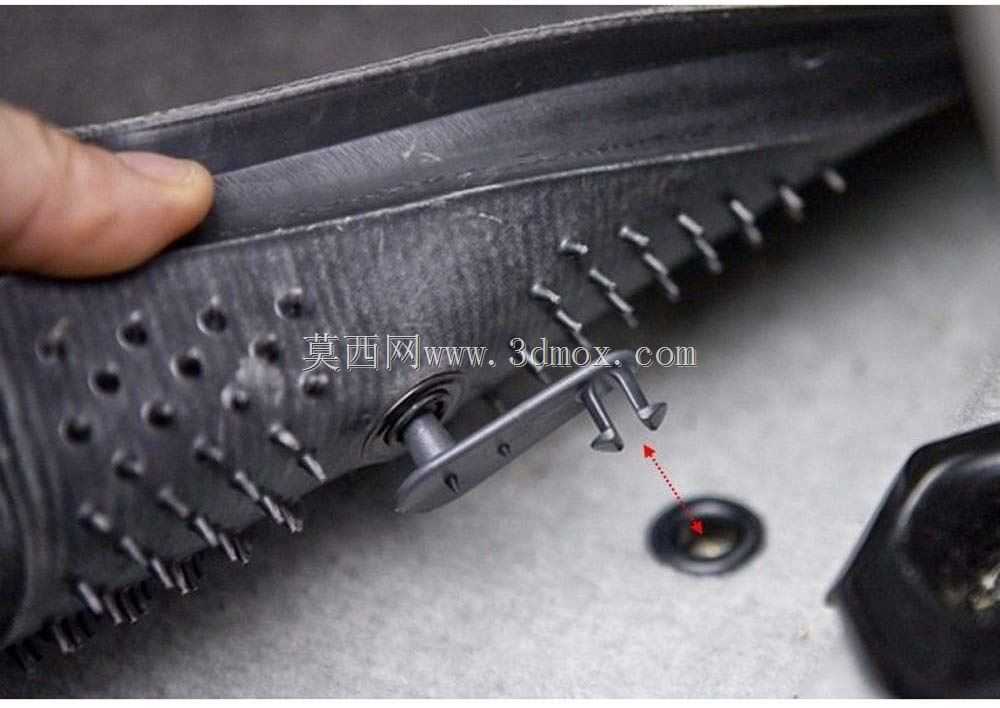

　　日常驾乘场景中，汽车地板垫移位是极易被忽略的安全隐患——主驾驶位脚垫一旦向前滑移卡滞油门、刹车踏板，会直接影响驾驶操作安全性，副驾与后排脚垫移位则会影响车内整洁度与乘坐体验，这类固定卡扣正是为解决该问题设计的专用内饰紧固件。该固定夹采用上下分体卡接的结构逻辑，上部设置两组对称的卡爪结构，用于卡入车身地板预设的安装孔位，卡爪外侧做了导向斜角处理，安装时无需额外工具，对准孔位施加垂直向下的压力即可让卡爪穿过安装孔后自动弹开锁止，拆卸时只需捏住卡爪向内收拢即可拔出，兼顾安装便捷性与连接可靠性。下部的椭圆型压片是与地板垫接触的承压结构，压片表面设置两个锥形凸点，安装时凸点会刺入地板垫背面的纤维层，避免脚垫与卡扣之间出现相对滑动，

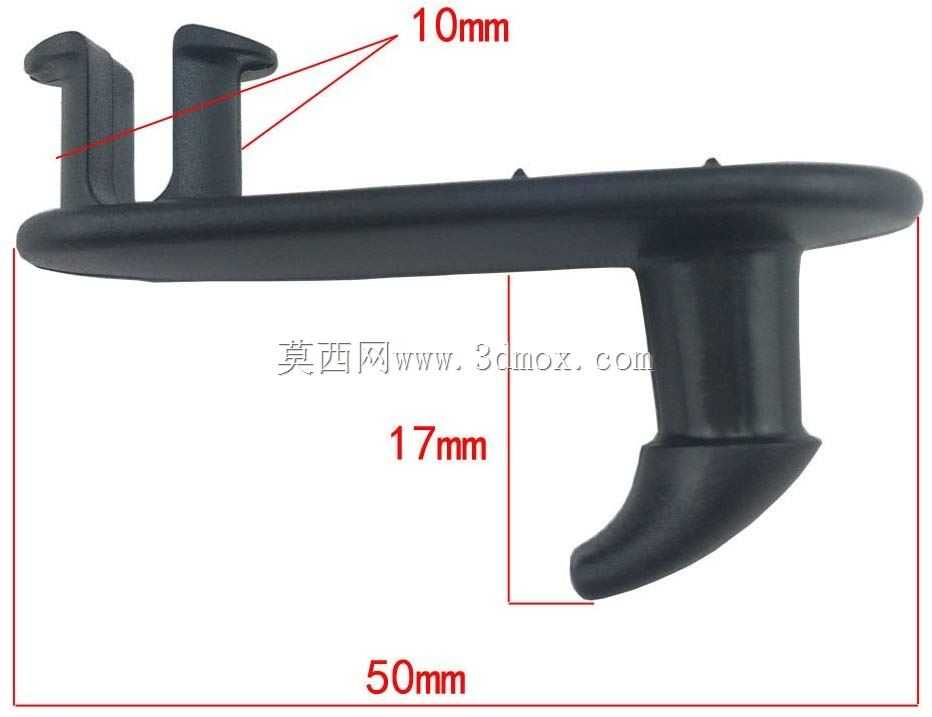

　　压片边缘做了圆弧过渡处理，不会割伤脚垫背面的防滑层，也不会在踩踏过程中产生硌脚的异物感。压片下方延伸出的弯钩状结构，是针对带挂孔的专用脚垫设计的辅助限位结构，可穿过脚垫预制的挂孔进一步锁止，适配不同结构的原厂与第三方脚垫产品。从安装边界来看，上部卡爪的适配孔径为常规车身钣金安装孔的通用尺寸，卡爪的张开行程可覆盖1mm到2.5mm厚度的车身钣金层，无需针对不同年款车型的钣金厚度做额外调整；下部压片的椭圆长轴尺寸控制在合理范围，既保证足够的承压面积分散踩踏应力，避免长期使用后脚垫在卡扣位置出现撕裂，也不会因为尺寸过大导致脚垫表面出现明显凸起，影响脚部放置的舒适度。整个零件的壁厚设计遵循注塑件的均匀壁厚原则，主体壁厚保持在2mm左右，

　　卡爪位置做了局部加厚处理提升抗形变能力，弯钩位置做了圆弧过渡避免应力集中，可耐受车内-40℃到85℃的温度交变环境，不会因为夏季车内高温出现卡扣软化失效，也不会因为冬季低温出现脆裂问题。在逆向建模过程中，首先对原厂拆车件进行三维扫描获取点云数据，重点校准卡爪的锁止角度、凸点的刺入高度以及弯钩的曲率半径，确保安装后的卡紧力处于合理区间——既不会因为卡接过紧导致拆卸困难，也不会因为卡接力不足出现脚垫松脱。建模过程中对所有棱角位置都做了R0.5以上的圆角处理，既符合注塑生产的脱模要求，也避免安装过程中尖锐边角划伤手部或者损坏脚垫。这类固定卡扣除了用于新车内饰装配线的原厂配套，也广泛用于售后维修、脚垫改装场景，相比通用型的万能卡扣，

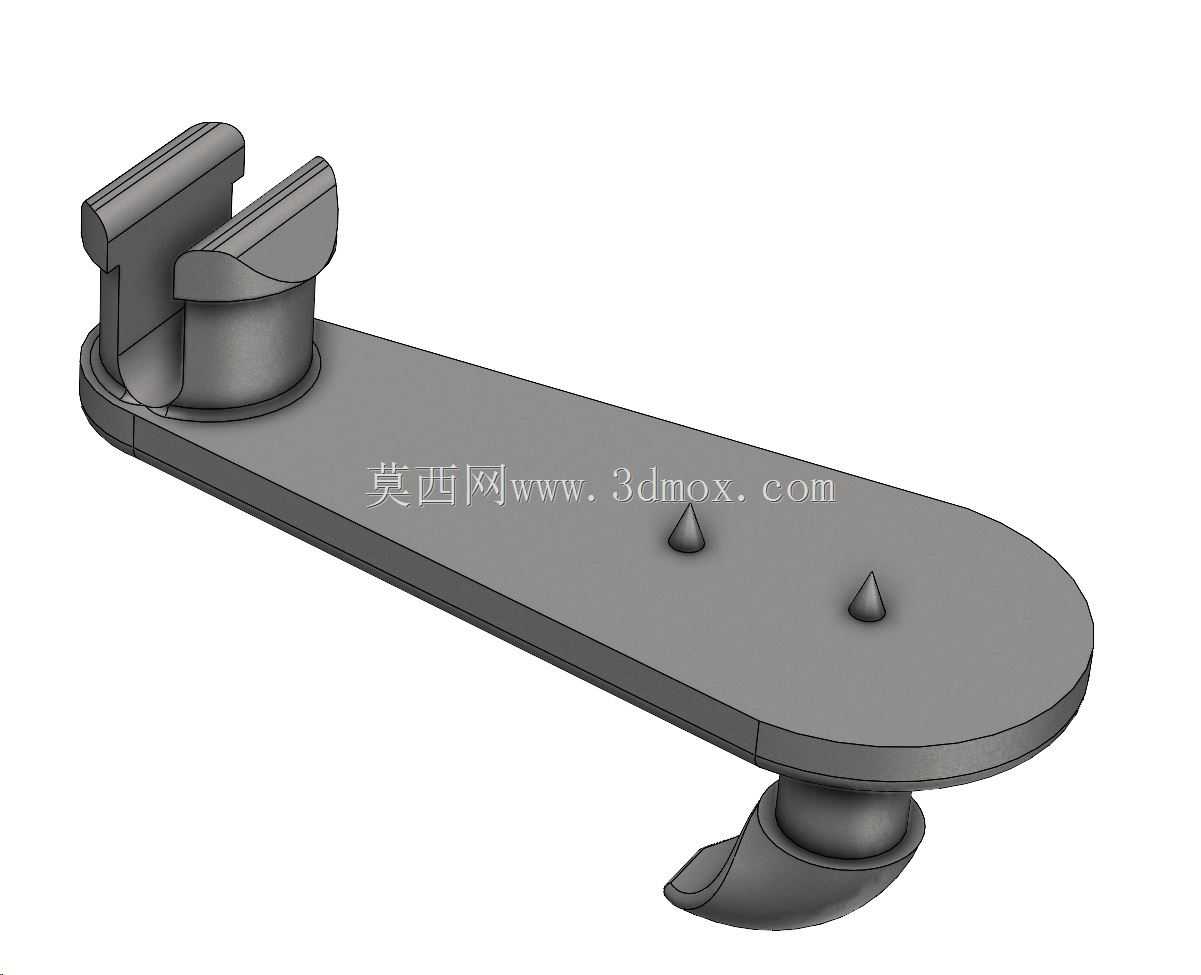

　　该款结构针对丰田、雷克萨斯车型的地板安装孔位做了适配，安装后与车身的贴合度更高，长期使用不会出现卡扣松脱、异响等问题。结构设计上没有多余的冗余结构，整体造型紧凑，在满足固定功能的前提下尽可能缩小自身体积，减少对脚垫安装位置的空间占用，压片的下表面做了微弧处理，与车身地板的曲面弧度完全贴合，安装后不会出现卡扣悬空、踩踏时上下晃动的问题。卡爪的内侧设置了限位台阶，当卡扣卡入安装孔到位后，台阶面会紧贴钣金背面，避免卡扣过度向下穿出，保证压片与钣金之间的间距刚好夹紧脚垫厚度，不会出现安装过紧压坏脚垫或者安装过松有旷量的问题。两个锥形凸点的高度设置为3mm，既可以有效刺入脚垫纤维层起到防滑作用，又不会穿透脚垫表面影响外观，凸点的根部做了加强筋连接，避免长期踩踏受力导致凸点断裂。
