这类带多色环标识的插针接触件,主要应用在重载工业电连接器、航空航天级信号与电源混装接插件、工业自动化设备内部线束对接、轨道交通车载电气连接节点等场景中,作为公端接触件嵌入对应绝缘体基座内,与适配母端插孔配合实现低接触电阻的电流与信号传输,适配12-14AWG线径的导线压接或焊接装配,可承载对应线径规格下的额定工作电流,满足工业场景下抗振动、耐冲击的连接可靠性要求。

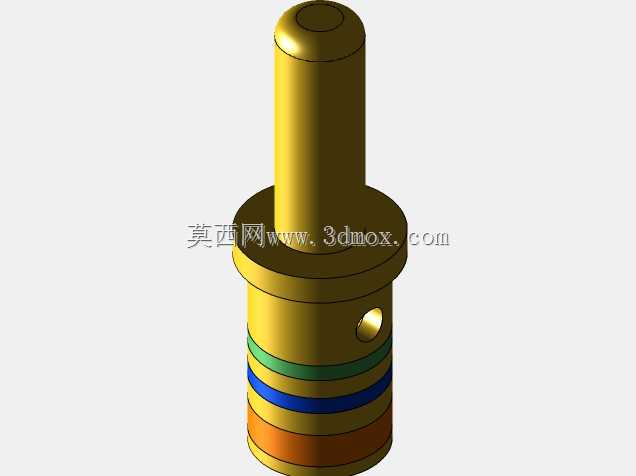

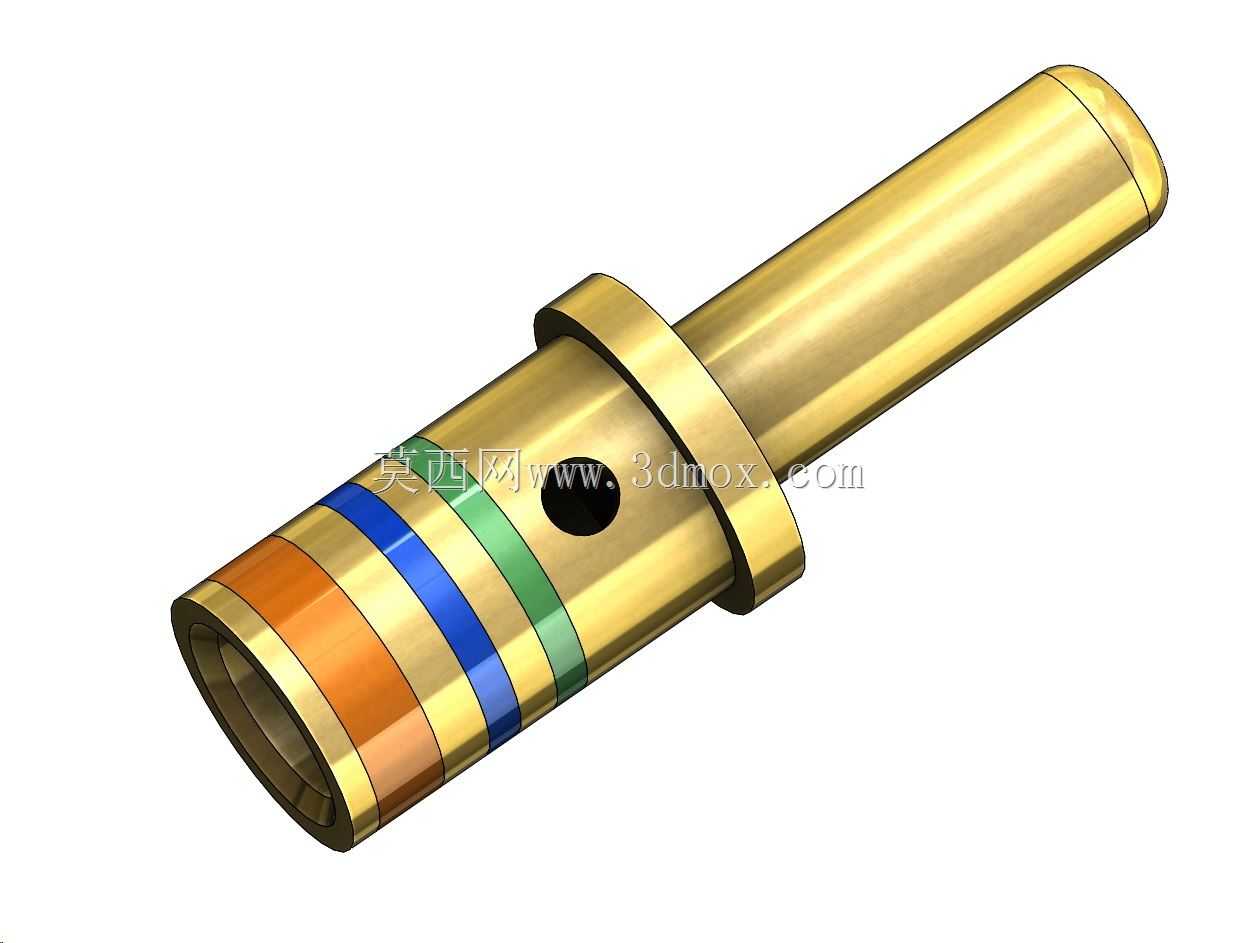

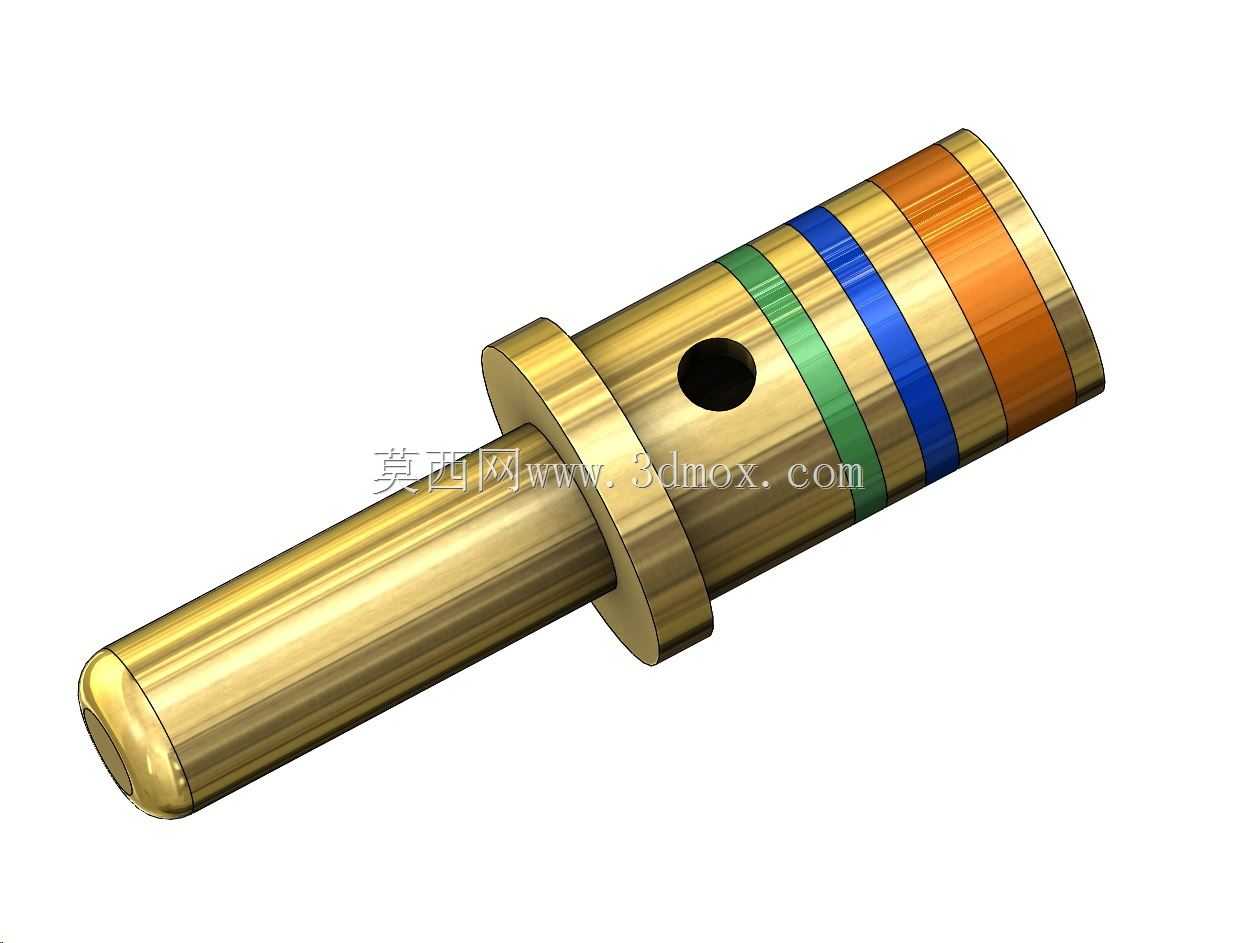

从结构设计来看,整体采用同轴回转体结构,前端为圆弧形导向端头,能够在插合过程中自动校正微小的装配同轴度偏差,避免插合时刮伤母端插孔内的弹性接触簧片,降低插合卡滞概率;中段设置的环形凸台为安装定位面,装配时该凸台卡入绝缘体基座对应的限位卡槽内,可限制插针在基座内的轴向窜动,避免插合、分离过程中插针出现轴向移位导致的接触失效;凸台侧方开设的径向通孔为辅助锁止结构预留位,可配合卡簧或锁止销实现插针与基座的周向、轴向双重固定,防止大拉力扯线时插针从基座内脱出。插针表面的多道彩色环带为规格标识结构,不同颜色组合对应不同的线径适配范围、额定载流能力、接触件键位定义,在多芯连接器密集装配场景下,作业人员可直接通过色环快速区分插针规格,避免错装混装,大幅提升多芯线束的装配效率,降低错装导致的电路短路、信号错接风险。
从安装边界来看,插针的杆体外径与绝缘体基座的安装孔采用小间隙配合,配合公差控制在H7/h6区间,既保证插针可顺利压入基座,又能控制插针在孔内的径向晃动量,保证插合时的对中精度;凸台的外径大于安装孔孔径,装配到位后凸台端面与基座安装面完全贴合,形成轴向定位基准;插针尾部的接线段长度匹配对应规格冷压端子的压接长度,压接后导线绝缘层端面与插针尾部端面预留合适的应力释放间隙,避免导线弯折时应力集中在压接点导致线芯断裂。插针基体采用高导铜合金加工,表面镀金或镀锡处理,兼顾导电性能与抗腐蚀能力,可适应工业现场的温湿度变化、轻度盐雾等恶劣使用环境,长期使用后接触电阻仍能保持在稳定区间,避免接触点发热导致的连接故障。
在三维建模过程中,这类回转体零件优先采用草图旋转特征生成主体轮廓,再通过拉伸切除生成径向锁止孔,表面的色环可通过分割线配合面颜色赋值实现,建模时需严格控制各段轴径的尺寸公差、凸台的轴向位置尺寸、导向端头的圆弧半径,确保模型与实际加工尺寸一致,可直接用于后续的连接器整体装配干涉检查、装配工艺模拟。实际选型应用时,需确认插针的色环标识与适配插孔的规格匹配,安装时保证凸台完全卡入基座限位槽,锁止结构安装到位,尾部压接时采用对应线径的压接模具,控制压接变形量在标准范围内,保证压接后的拉脱力满足行业标准要求,避免使用过程中出现插针退针、接触不良等问题。这类插针作为电连接器的核心接触部件,其加工精度、表面处理质量直接决定整个连接器的电气性能与机械寿命,设计时需充分考虑插合寿命、接触压力、载流温升等核心参数,确保在额定工况下长期稳定工作。
