ZI渐开线齿形蜗轮蜗杆啮合传动结构

项目分类:齿轮 发布时间:2021-11-01 ID:351981
  • ZI渐开线齿形蜗轮蜗杆啮合传动结构
  • ZI渐开线齿形蜗轮蜗杆啮合传动结构
  • ZI渐开线齿形蜗轮蜗杆啮合传动结构
  • ZI渐开线齿形蜗轮蜗杆啮合传动结构
  • ZI渐开线齿形蜗轮蜗杆啮合传动结构

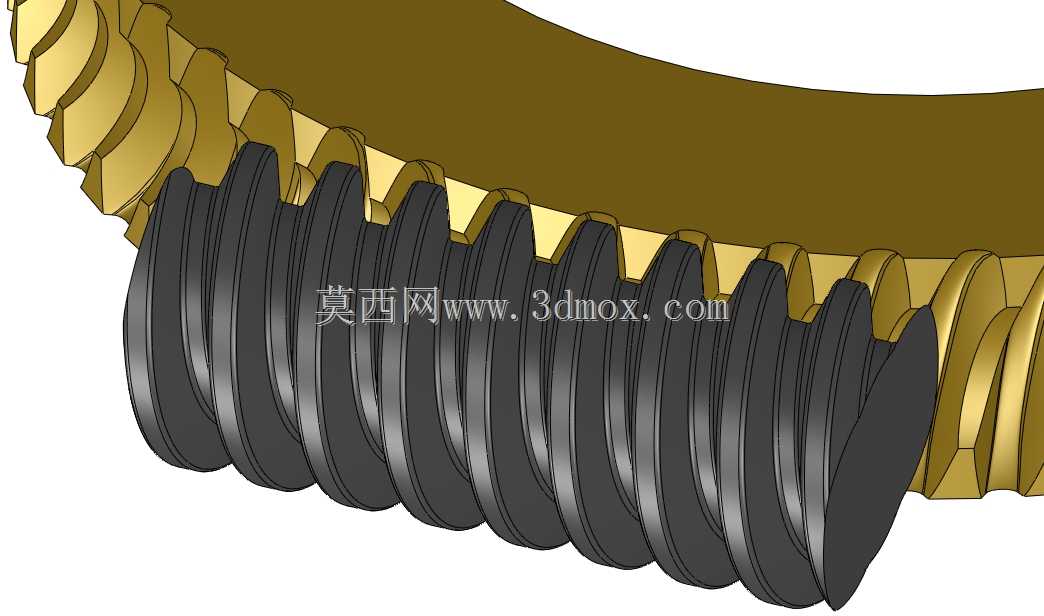

  在重载传动、精密分度、大传动比需求的工业场景中,蜗轮蜗杆副始终是不可替代的核心传动部件,这款ZI齿形的渐开线蜗轮,正是针对常规环面蜗杆、阿基米德蜗杆在高速重载工况下接触应力集中、磨损快、传动效率偏低的痛点优化设计的结构。不同于普通圆柱蜗轮的齿面生成逻辑,该蜗轮的齿面是依托螺旋锥齿轮的展成加工逻辑生成,加工时采用轮廓经过修形的偏大直径滚刀完成切削,修形的核心目标是精准控制蜗轮与蜗杆的接触斑位置,让啮合接触区集中在齿面中部偏出侧的位置,避免边缘接触带来的齿面点蚀、胶合失效,这一点在冶金设备的压下机构、起重设备的回转机构、精密机床的分度进给机构里尤为关键——这些场景往往要求传动副同时具备反向自锁能力、大传动比下的平稳性、以及长期交变载荷下的寿命冗余。

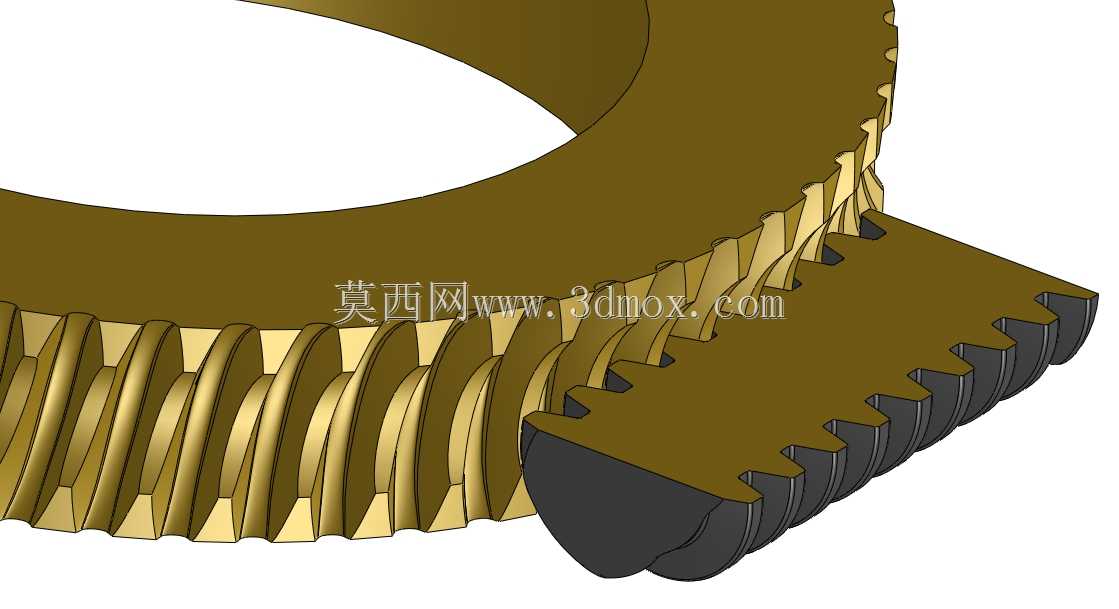

  从结构设计逻辑来看,这款蜗轮采用的ZI渐开线齿形,本质是将蜗杆的轴向齿廓设计为渐开线形式,对应的蜗轮齿面则是与该渐开线蜗杆共轭的曲面,相比常见的ZA阿基米德蜗轮,这种齿形的啮合过程中齿面间的相对滑动方向更贴合齿高方向,能够有效降低齿面间的滑动摩擦损耗,同时对安装误差的敏感度更低,实际装配时中心距偏差、轴交角偏差在允许公差带内波动时,不会出现接触斑骤偏、传动噪声陡增的问题。建模过程中,先完成渐开线蜗杆的参数化建模,通过齿廓方程生成蜗杆的螺旋齿面,再依托布尔运算与展成运动模拟,生成蜗轮的对应共轭齿形,保证每一个齿的齿厚、齿高、螺旋角都与蜗杆完全匹配,避免建模阶段的齿面干涉问题。

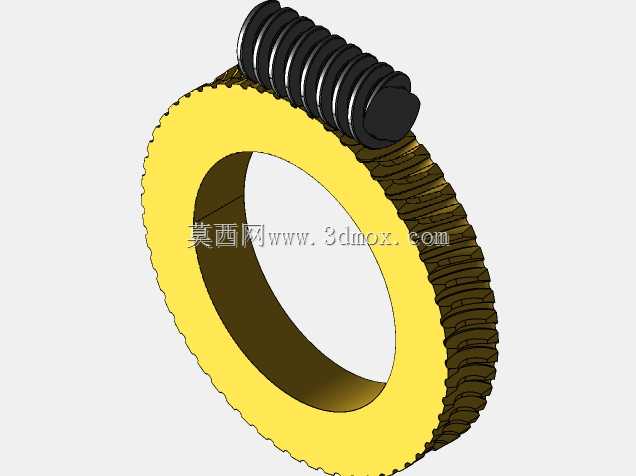

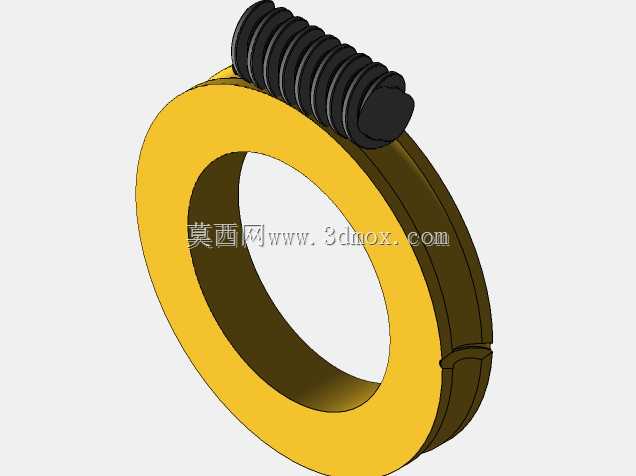

  从安装边界与尺寸适配角度,该蜗轮的内孔为标准圆柱安装孔,可通过平键与输出轴实现周向固定,轮毂端面预留有螺栓连接的止口结构,能够与配套的传动轮毂或者输出法兰实现轴向定位,齿顶圆、齿根圆的尺寸公差按照GB/T 10089的圆柱蜗轮精度等级6级设计,适配的蜗杆轴支撑跨距可根据实际设备的箱体空间调整,啮合侧隙控制在0.12-0.2mm之间,既能够补偿热变形带来的齿面膨胀,又能保证正反转切换时的回程误差控制在允许范围内。在实际设备应用中,这套蜗轮副可直接适配二级蜗轮减速器的高速级或者低速级,在自动化生产线的回转工作台中,能够实现大减速比下的精密分度,不会出现普通齿轮传动大传动比下结构过于庞大的问题;在起重设备的起升机构中,反向自锁的特性能够避免负载下坠的安全风险,修形后的齿面接触模式能够承受短时的过载冲击,不会出现断齿失效;在输送设备的驱动端,平稳的啮合特性能够降低传动过程中的振动与噪声,减少输送物料的抖动撒漏。

  需要注意的是,这类渐开线齿形蜗轮在装配时需要严格控制蜗杆轴线与蜗轮轴线的轴交角为90度,中心距的偏差需要控制在IT7级公差范围内,否则会破坏预设的接触斑位置,加速齿面磨损。齿面的粗糙度要求控制在Ra1.6以下,加工时滚齿后需要进行剃齿或者珩齿处理,配对的蜗杆齿面建议进行淬火处理,硬度达到HRC45-50,与铜合金材质的蜗轮齿面形成软硬配对,进一步提升耐磨性能。润滑方式采用浸油润滑时,油位需要淹没蜗轮最低处的1-2个齿高,保证啮合区能够形成稳定的油膜,避免干摩擦带来的齿面胶合。
