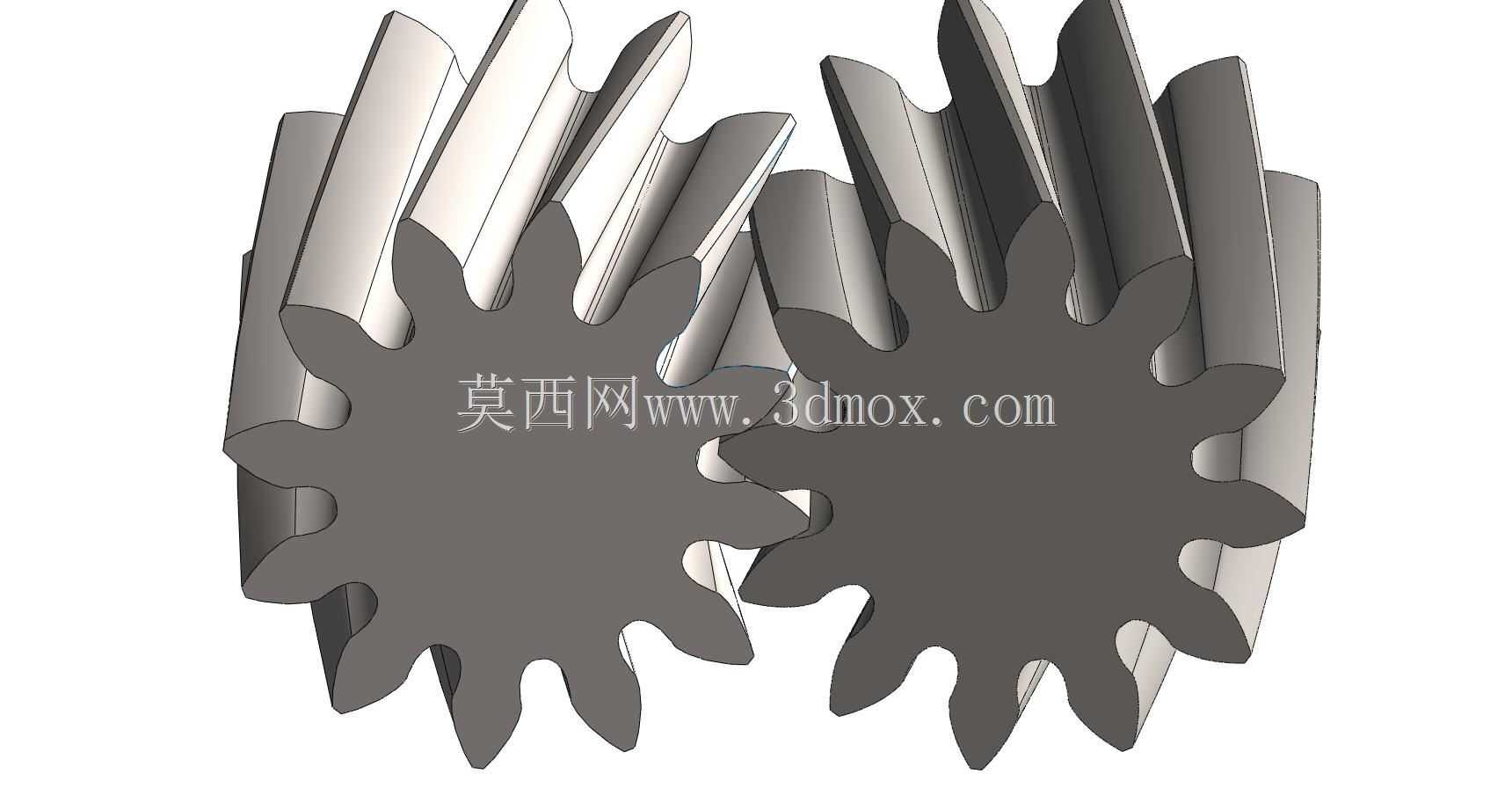

带根切咬边结构的斜齿轮啮合副

　　在液压动力输送、润滑系统供油、低压流体传输的工况场景里，斜齿轮泵是容积式泵的核心品类之一，相比直齿轮泵，斜齿啮合的重合度更高，运行时的流量脉动更小，噪音控制表现更优，常被布置在机床润滑回路、工程机械液压辅助系统、小型液压站的动力单元中，承担恒定压力下的流体输送功能。这套斜齿轮啮合副的设计，没有刻意规避齿轮加工中常见的根切咬边结构，反而完整还原了实际生产中齿轮根部的真实几何形态，不少入门结构设计人员在做齿轮建模时，会刻意通过变位系数调整完全消除根切，却忽略了小齿数齿轮在实际滚齿、插齿加工中，当齿数低于临界值时必然出现的根切特征，这种刻意理想化的建模方式，往往会导致后续做装配干涉检查、啮合运动仿真时，和实际加工出来的零件状态出现偏差，甚至误导后续的流体域仿真计算。

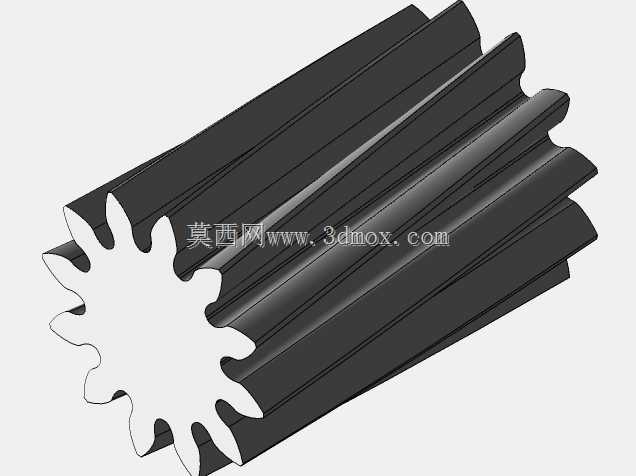

　　从功能特性来看，这套斜齿轮副的齿向存在固定螺旋角，啮合过程中轮齿是逐渐进入和退出啮合区间的，不会出现直齿轮传动那样的整齿突然冲击，因此在泵体运行时，齿轮啮合带来的压力波动会被大幅削弱，输出的流体流量更平稳，适合对压力脉动敏感的精密润滑场景。设计过程中，齿廓部分采用标准渐开线作为工作型面，保证啮合过程中的传动比恒定，而根部的咬边结构完全按照实际展成加工的几何轨迹生成，没有做人为的简化或光顺处理，齿面与根切过渡区域的曲面是连续顺滑的，不存在建模时常见的碎面、尖角问题，可直接导入有限元分析软件做齿根弯曲应力校核，也能抽取流体域做泵内部的流场仿真，不需要额外对模型做几何修复。

　　从安装边界来看，两个斜齿轮的中心距是按照标准模数、螺旋角、变位系数计算得到的无侧隙啮合中心距，建模时已经预留了实际装配所需的合理工作侧隙，不会出现运动仿真时的轮齿干涉问题；齿轮的端面基准、轴孔安装位的同轴度公差带在建模时已经做了隐含的几何约束，两个齿轮的轴孔轴线平行度符合齿轮泵的安装精度要求，齿宽尺寸匹配常规小排量斜齿轮泵的腔体宽度，不需要额外调整齿向尺寸就能适配常见的泵体壳体型腔。轮齿的螺旋角方向为一左一右配对，啮合时的轴向力方向相反，可在泵体设计时对应布置推力轴承承受轴向载荷，避免轴向窜动影响容积效率。

　　不少设计人员在做齿轮泵建模时，会把齿根部分做过度圆角处理，完全去掉加工产生的根切结构，这种模型虽然看起来更“完美”，但完全脱离了实际加工的零件状态，用这种模型做出来的装配体，在实际生产装配时往往会出现根切部位与泵体侧板、卸荷槽的位置匹配偏差，甚至会出现预期外的干涉。这套模型完整保留了根切咬边的真实结构，能让设计人员直观理解小齿数斜齿轮加工后的实际形态，在做壳体、端盖、卸荷槽的配套设计时，能更准确地预留避让空间，也能更精准地计算齿轮啮合时的困油容积，优化卸荷槽的位置和尺寸，提升泵的实际工作效率，降低运行时的困油噪音。齿面的渐开线部分从齿根圆以上的工作段开始，严格按照展成法生成，齿廓精度满足工程仿真的要求，不需要重新生成齿廓就能直接用于后续的工程计算。
