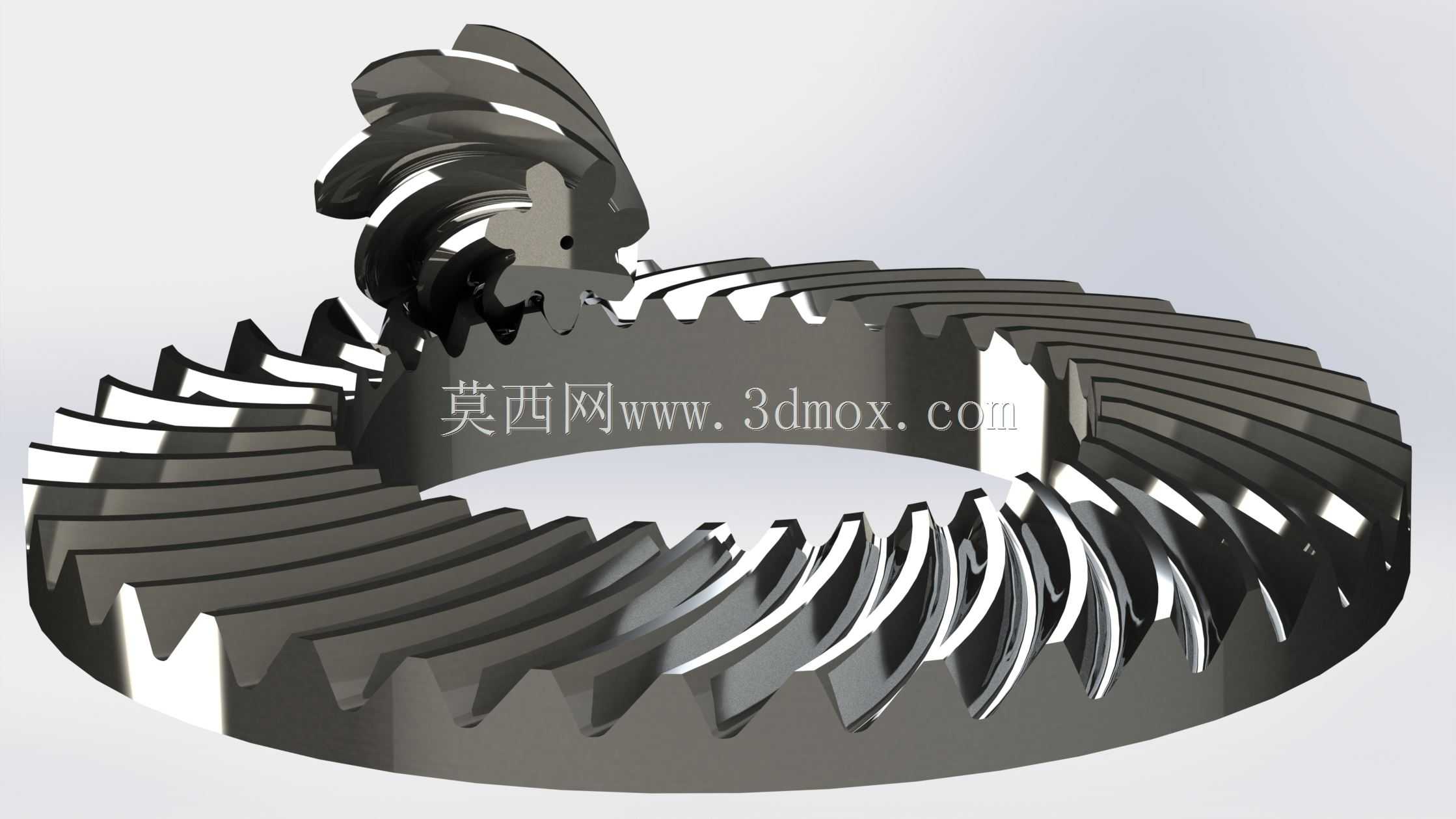

高传动比螺旋锥齿轮啮合结构设计

　　在重载低速传动的工况场景里，大传动比锥齿轮组一直是交叉轴动力传递的核心部件，这套7比37传动比的螺旋锥齿轮结构，最初是针对小型工程机械行走驱动端的空间受限需求开发的，区别于常规准双曲面齿轮的偏置距设计，这套结构把小轮的螺旋角做了针对性优化，解决了常规20度压力角下小齿数齿轮根切的问题。很多一线结构设计人员在做交叉轴传动选型时，常陷入标准齿轮参数的固化思维，认为20度压力角下锥齿轮最小齿数不能低于17，30度压力角下不能低于12，但实际在螺旋角提升到特定区间后，齿面的接触线长度会随螺旋角增大而增加，齿根的滑动率也会随之降低，这时候小轮做到7齿依然能保证足够的齿根弯曲强度，不会出现加工过程中的根切问题，

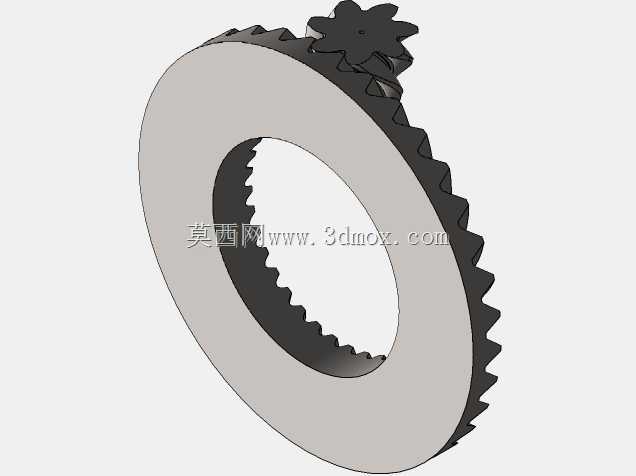

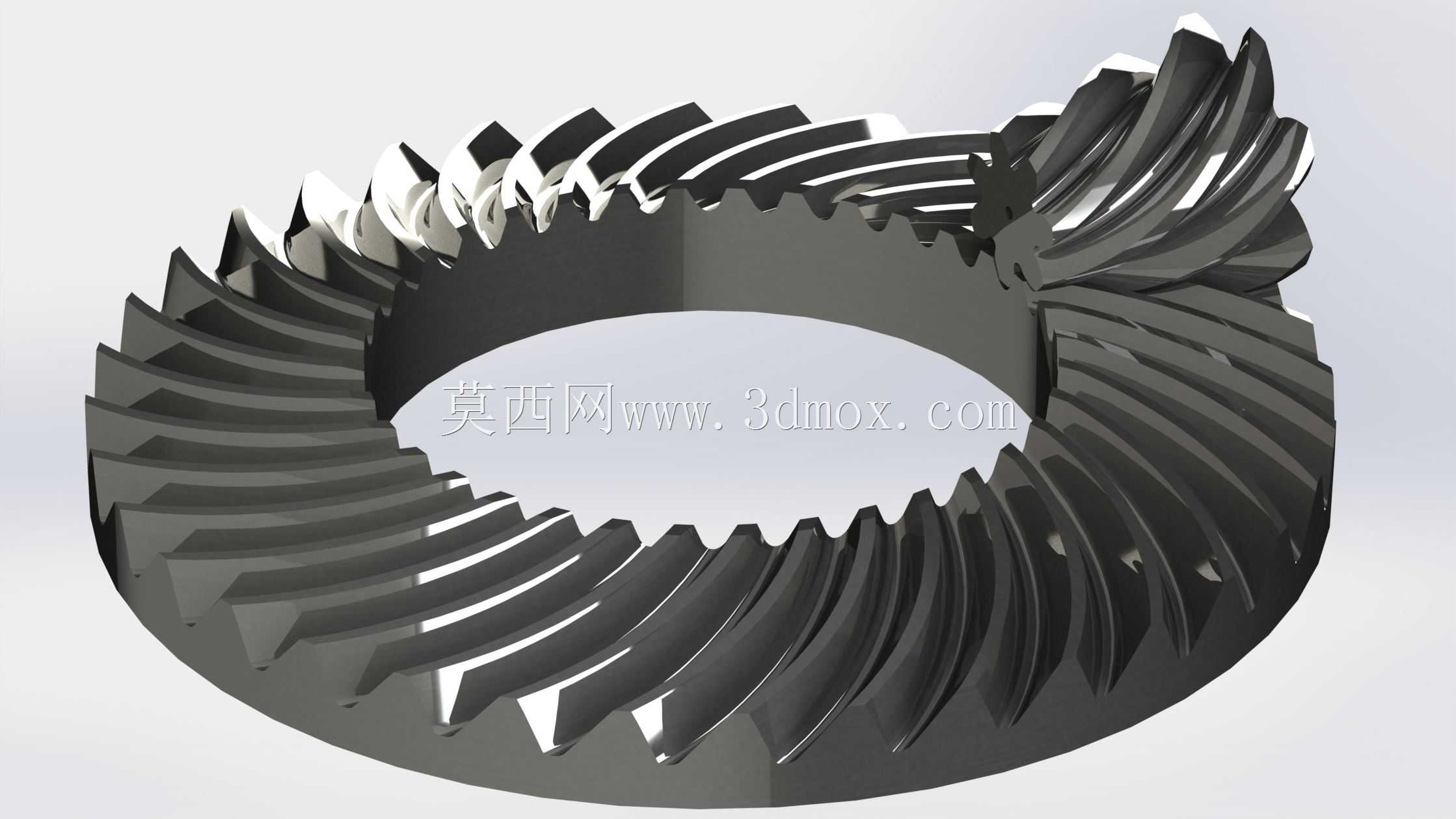

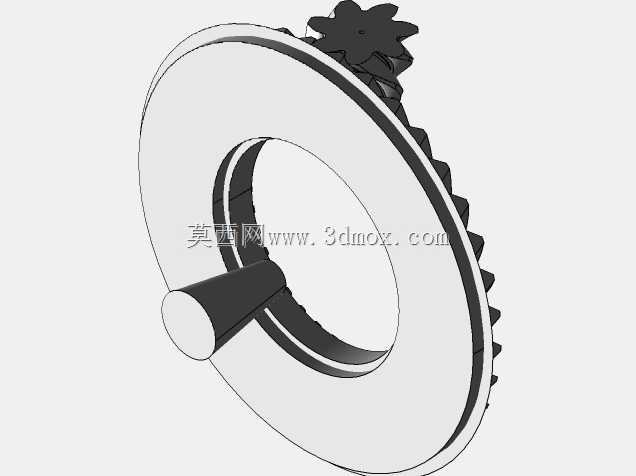

　　也能满足额定载荷下的接触疲劳强度要求。从实际安装边界来看，这套齿轮组的大轮采用内花键联接结构，内花键的齿形参数匹配常用的渐开线花键标准，安装时不需要额外做轴端的锁紧结构设计，直接通过花键的配合公差就能实现周向固定，轴向定位只需要在大轮背面加装一个厚度适配的止推垫片即可，能大幅缩减驱动桥内部的轴向安装空间。小轮的轴端采用一体化轴齿设计，省去了齿轮和轴之间的键联接环节，避免了键联接带来的应力集中问题，在频繁正反转的工况下，轴齿一体化结构的抗冲击能力要比分体式装配结构高40%以上。从啮合特性来看，这套螺旋锥齿轮的重合度要比同参数的直齿锥齿轮高2.3倍，传动过程中的啮合冲击非常小，在设备起步和重载换向时不会出现直齿锥齿轮常见的敲击异响，

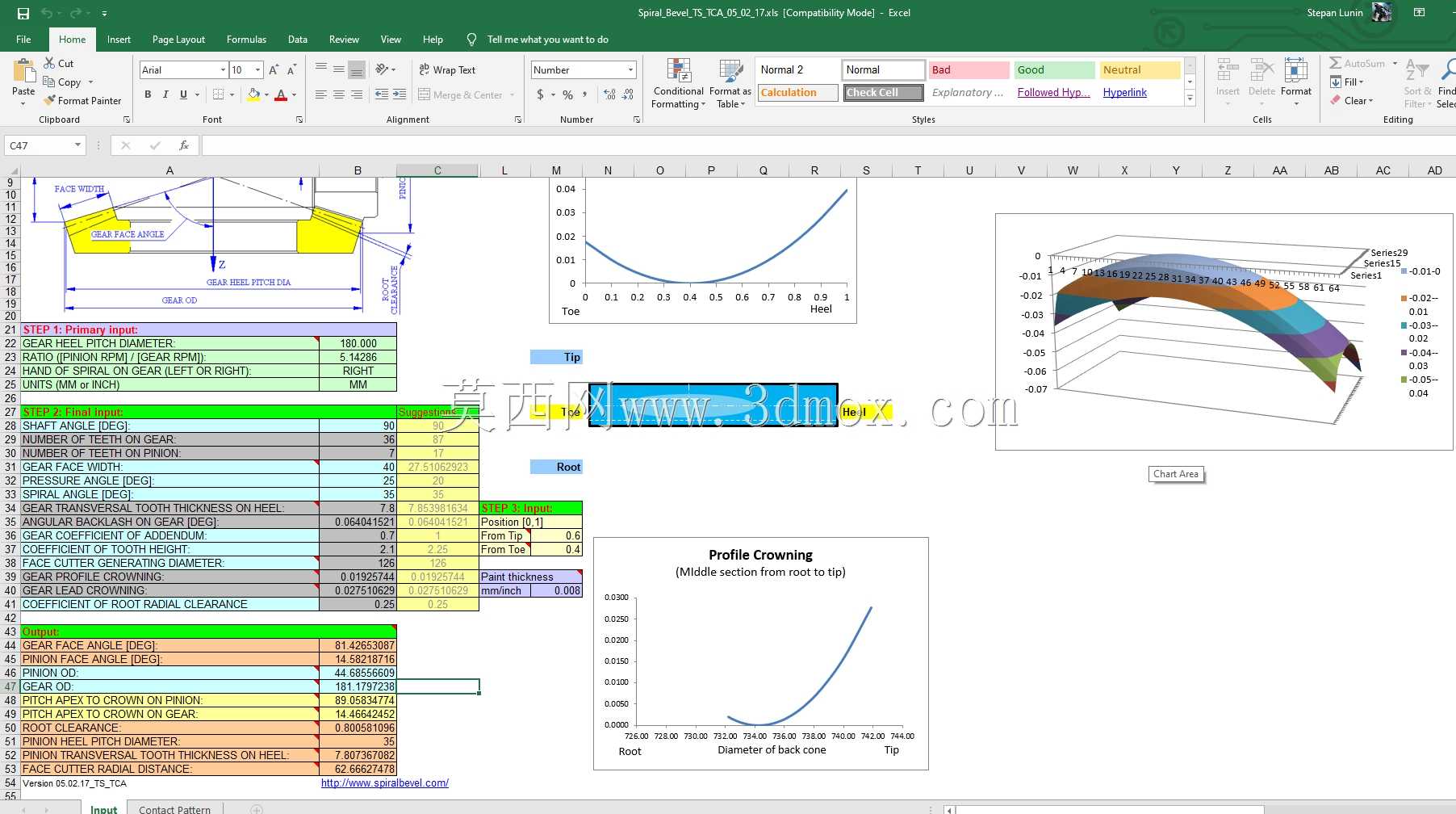

　　适合用在对运行噪音有要求的室内作业设备上，比如小型仓储搬运车、高空作业平台的行走驱动端，也可以适配小型农机的转向驱动机构。设计过程中没有照搬常规螺旋锥齿轮的变位系数选取逻辑，针对7齿小轮做了正变位优化，把小轮的齿顶厚控制在合理区间，避免了齿顶变尖导致的热处理淬透层断裂问题，同时大轮采用对应的负变位，保证啮合时的齿侧间隙在0.1到0.2毫米之间，既满足润滑脂的存留空间，也不会因为间隙过大导致传动回差超标。很多设计人员在做大传动比锥齿轮时，会优先选择蜗轮蜗杆结构，但蜗轮蜗杆的传动效率普遍在70%以下，长期运行的发热量大，需要配套专门的散热结构，而这套螺旋锥齿轮组的传动效率能保持在94%以上，不需要额外设计散热油路，

　　只需要填充常规的极压锂基脂就能满足长期润滑需求，后期维护的成本要比蜗轮蜗杆结构低很多。从齿面的接触痕迹来看，设计阶段把接触区调整在齿面中部偏齿顶的位置，在满载运行时，受载变形后的接触区会自然偏移到齿面中部，不会出现齿端接触导致的局部点蚀问题，齿轮的螺旋方向经过匹配设计，小轮顺时针旋转时产生的轴向力会指向轴端的支撑轴承，能抵消一部分轴承的预紧力，降低轴承的运行载荷，延长支撑部件的使用寿命。在实际选型适配时，要注意安装距的公差控制，大轮和小轮的安装距偏差不能超过0.05毫米，否则会导致接触区偏移，加剧齿面磨损，安装时的轴交角偏差要控制在分级公差的6级精度以内，才能保证设计预期的重合度和承载能力。这套结构也可以根据实际工况调整齿面的硬度参数，用于冲击载荷较大的工况时，可以把小轮的齿面硬度提升到HRC58-62，大轮齿面硬度控制在HRC52-56，匹配软硬齿面的啮合特性，进一步提升齿轮组的整体使用寿命。
