汽车传动用准双曲面锥齿轮组结构

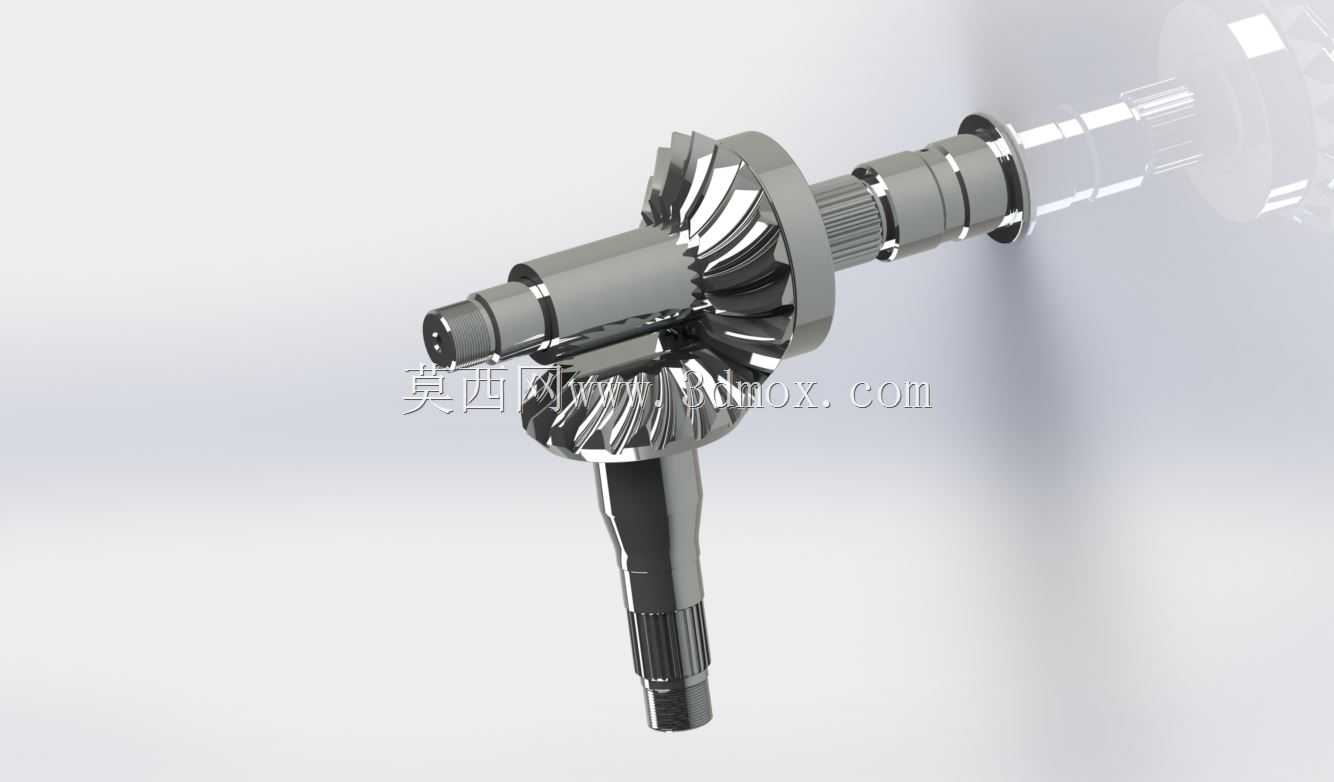

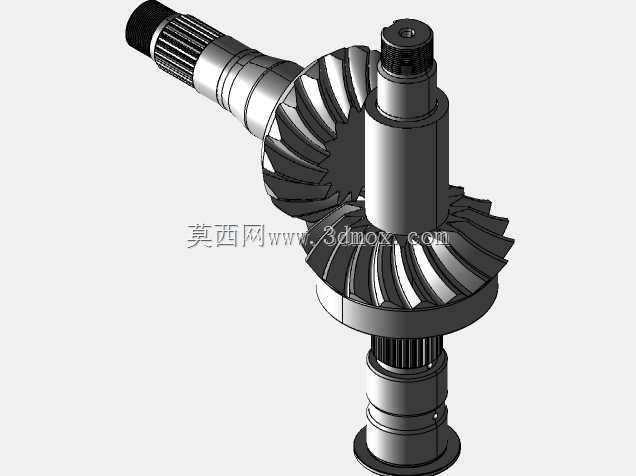

　　在汽车后驱主减速器、四驱车型分动箱动力换向传动场景中，准双曲面齿轮组是承担交错轴动力传递的核心部件，和常规直齿锥齿轮、弧齿锥齿轮相比，这类齿轮的轴线存在固定偏移距，啮合过程中齿面接触线持续滑移，不仅能实现更高的单级传动比，还能在同等承载需求下缩小传动机构的整体径向尺寸，给整车底盘布局留出更多空间。这套齿轮组的设计围绕非公共比率的自定义准双曲面齿面展开，齿形生成过程中严格控制小轮的偏移量，避免偏移过大带来的齿面滑动率激增、润滑失效风险，同时兼顾啮合重合度，让多对轮齿同时参与啮合，降低传动过程中的冲击与噪声，适配乘用车高速巡航时的NVH控制需求。从结构组成来看，整套组件包含主动锥齿轮轴、从动锥齿轮两个核心零件，主动轴集成了花键连接段、

　　轴承安装轴颈、油封配合轴段，轴身的台阶尺寸严格匹配主减速器壳体内的轴承安装位、油封座孔边界，花键参数适配传动轴万向节的连接尺寸，安装时不需要额外加装转接套，直接通过轴端锁紧螺母实现轴承预紧，保证齿轮啮合间隙稳定。从动锥齿轮同样集成了安装定位止口与螺栓连接孔，止口直径匹配差速器壳体的定位基准，连接孔的节圆直径、孔位公差完全对应差速器壳的安装法兰，装配时通过止口定位后穿入紧固螺栓即可完成固定，不需要额外调整安装角度。设计过程中，齿面的修形量是核心控制要点，针对齿长方向、齿高方向的修形参数做了反复迭代，避免载荷集中在轮齿端部，在大扭矩输入工况下，齿面接触斑能稳定落在齿面中部区域，不会出现边缘接触导致的轮齿崩裂、点蚀失效问题。

　　和普通螺旋锥齿轮相比，这套准双曲面齿轮组的主动轴轴线相对从动轮轴线向下偏移，在整车布置时可以降低传动轴的安装高度，从而减小后排地板的凸起高度，提升车内乘坐空间利用率，这也是后驱乘用车主减速器普遍采用准双曲面齿轮的核心原因。在实际使用场景中，这类齿轮组需要匹配专用的双曲线齿轮油，因为齿面啮合时存在较大的相对滑动，普通齿轮油的油膜强度无法满足润滑需求，容易出现齿面擦伤、胶合的故障。从安装边界来看，主动轴两端的轴承跨距经过优化，在保证轴系刚度的前提下尽可能缩短轴向尺寸，避免主减速器壳体轴向尺寸过大影响底盘通过性；从动轮的最大外圆尺寸严格控制在主减速器壳体内腔的容纳边界内，转动过程中不会和壳体内壁、差速器组件发生运动干涉。

　　齿部的螺旋方向经过匹配设计，主动轮采用左旋齿、从动轮采用右旋齿，车辆前进时齿轮的啮合轴向力指向轴肩定位面，不会出现轴承脱开、啮合间隙突变的问题，倒车工况下轴向力指向锁紧螺母，也能通过螺母的预紧力抵消轴向载荷，保证传动平稳。这套齿轮组的参数适配家用后驱乘用车的动力传递需求，能承受发动机输出的最大扭矩，在急加速、爬坡等大载荷工况下，轮齿的弯曲强度、接触强度都能满足长期使用要求，齿面的硬化层深度经过合理设计，兼顾齿面耐磨性与芯部韧性，不会出现冲击载荷下轮齿断裂的问题。建模过程中，齿面的生成完全基于准双曲面齿轮的啮合原理，通过参数化计算得到齿面的离散点云后拟合为光滑曲面，保证齿形的几何精度，后续做有限元分析、运动仿真时能准确还原实际啮合状态，不会出现齿面干涉、接触斑计算失真的问题。轴类零件上的退刀槽、圆角等工艺结构都做了完整还原，轴承安装位的粗糙度、形位公差对应的结构特征也有体现，不仅可以用于结构展示，还能作为主减速器设计时的选型参考，帮助设计人员快速匹配安装尺寸，缩短产品开发周期。
