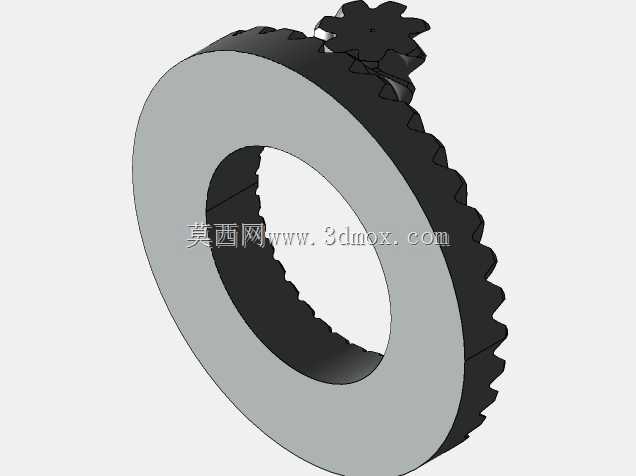

7比34传动比弧齿锥齿轮传动构件

　　在重载传动的工况场景里，弧齿锥齿轮始终是相交轴动力传递的核心构件，这套7/34传动比的弧齿锥齿轮副，针对的是需要大减速比、轴线垂直相交的传动布局，常见于工程机械的驱动桥主减、重型机床的进给传动箱、矿山设备的回转驱动单元这类需要在有限安装空间内实现大扭矩传递的部位。不同于直齿锥齿轮仅能在低速轻载场景下工作的特性，弧齿锥齿轮的轮齿呈弧形排布，啮合过程中是逐步进入、逐步退出啮合区域，不会出现直齿锥齿轮那种整齿突然撞击啮合的情况，传动过程的冲击载荷更小，运行噪音更低，能承受的单次冲击扭矩和持续工作扭矩都比同模数的直齿锥齿轮高出40%以上。这套齿轮副的小轮齿数为7，属于少齿数弧齿锥齿轮的设计范畴，常规弧齿锥齿轮的小轮最少齿数一般不低于8，

　　7齿的设计是为了在不增大从动轮外径的前提下，进一步拉高单级传动的减速比，压缩整个传动箱的轴向和径向安装尺寸，不过少齿数设计也带来了轮齿根切的风险，设计过程中特意对小轮的齿顶高系数、变位系数做了针对性调整，避免小轮齿根部位因为根切出现强度薄弱点，同时特意优化了小轮齿面的接触区位置，让啮合印痕落在齿面中部偏趾端的位置，避免重载下接触区偏移到齿端造成边缘接触，也就是常说的咬边问题——这类咬边缺陷会在齿面非工作区域形成局部应力集中，长期交变载荷下很容易从咬边位置萌生疲劳裂纹，最终导致轮齿断裂失效。从安装边界来看，这套锥齿轮副采用的是标准格里森制弧齿锥齿轮的安装距设计，主动小轮的轴伸端预留了轴承安装位和锁紧螺母的配合轴段，

　　从动大轮的端面设计有均匀分布的连接螺栓孔，可以直接和差速器壳体、传动轮毂这类部件通过螺栓刚性连接，安装时需要严格保证两个齿轮的轴线垂直相交，偏移量不能超过0.02mm，同时要按照设计要求调整好齿侧间隙，常温下的侧隙控制在0.15-0.25mm区间，侧隙过小会导致齿轮运转时卡滞、润滑脂无法进入啮合面造成齿面胶合，侧隙过大则会在正反转切换时产生明显的冲击异响，加速轮齿磨损。实际选型应用时，要注意这套齿轮副的旋向匹配，主动小轮的旋向和从动大轮的旋向是相反的，要根据设备的输入轴旋转方向确定齿轮的旋向，保证运转时的轴向力是指向齿轮大端，让轴承能承受对应的轴向载荷，避免轴向力朝向小端导致齿轮脱出安装位。在润滑方式上，

　　因为这类齿轮副的啮合线速度一般不超过15m/s，采用飞溅润滑即可满足使用要求，齿轮箱内加注的齿轮油要达到对应工况的粘度等级，低温环境下选用低粘度的极压齿轮油，高温重载场景下选用高粘度的重负荷齿轮油，同时要在齿轮箱的对应位置设置通气塞，避免长时间运转后箱体内温度升高、压力过大造成油封漏油。建模过程中，轮齿的齿面生成是核心难点，需要严格按照格里森齿制的加工原理，通过刀具轨迹的包络运算生成精准的齿面曲面，不能用简单的螺旋扫描特征近似生成齿形，否则齿面的接触区会和设计状态出现较大偏差，实际装配后无法正常啮合，甚至出现卡滞、断齿的问题；轮坯部分的建模要注意各个安装配合面的同轴度、端面跳动的公差要求，配合轴径的尺寸公差要和选用的轴承内孔公差匹配，螺栓孔的位置度要控制在合理范围内，避免装配时出现螺栓无法穿入的问题。
