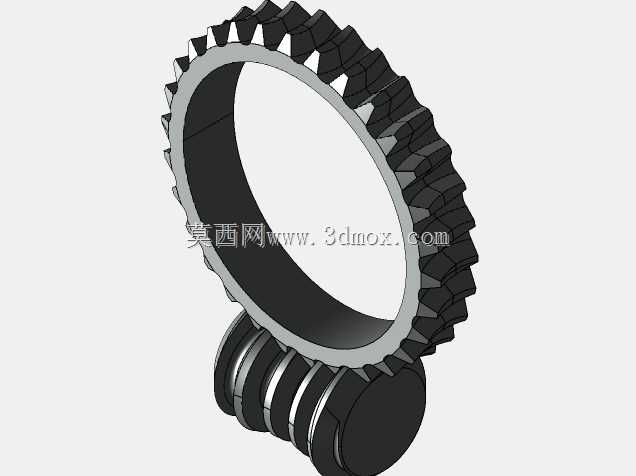

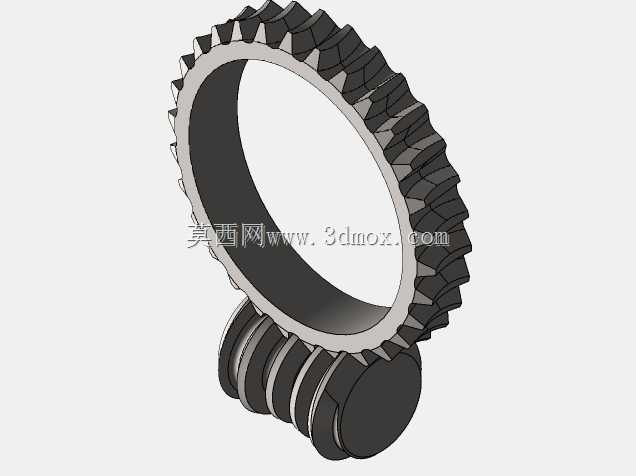

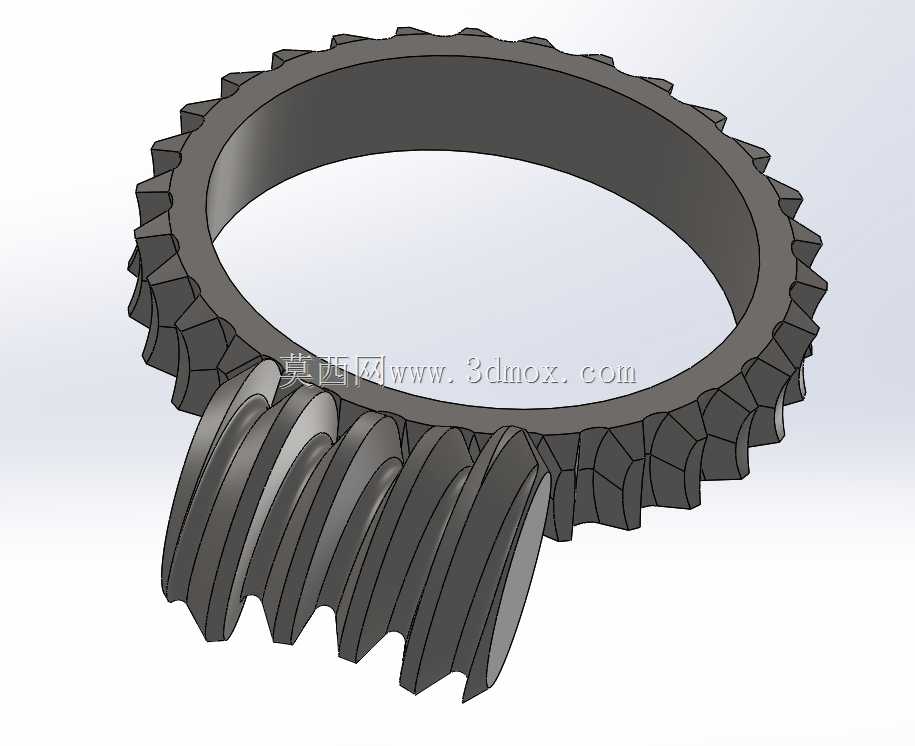

这套球形蜗杆齿轮组在小空间大传动比的动力传递场景中适配性极强,常见于精密进给机构、小型回转驱动单元、轻工设备的分度传动位置,相比常规圆柱蜗杆蜗轮结构,它的啮合接触特性更适配需要紧凑安装空间、同时要求传动回差小的工况。从实际使用层面看,这类30:1传动比的球型齿轮组,单级即可实现较大的减速增扭效果,不需要额外串联多级齿轮,能大幅缩减传动链路的整体长度,很多对安装径向、轴向尺寸有严格限制的小型设备,会优先选用这类结构来替代传统圆柱蜗杆副。
设计这套结构时,核心要处理的是齿侧的接触形态,常规蜗轮蜗杆多为线接触,磨损后间隙补偿难度大,而这套球形齿组的齿形设计,特意将齿侧两个成型面做了曲率匹配,实际啮合过程中仅存在单表面接触,既保证了传动过程中齿面受力的均匀性,也能降低长期运行后的磨损速率,同时齿侧的非接触面还能留存润滑脂,减少运行过程中的润滑维护频次。建模过程中需要先确定蜗杆的螺旋升角、球形齿圈的分度球面半径,两个核心参数的匹配度直接决定了传动是否会出现卡滞、干涉问题,齿圈的外齿沿球面周向均匀分布,每个齿的齿向都沿球面法线方向做偏置,保证蜗杆螺旋齿在旋入、旋出啮合区的过程中,能平稳完成齿面的接触过渡,不会出现啮合冲击。
从安装边界来看,球形齿圈为环形薄壁结构,内孔可直接作为回转支撑的安装定位面,不需要额外设计转接法兰,齿圈的轴向厚度比同传动比的圆柱蜗轮薄近三分之一,径向尺寸也更紧凑,配套的起动蜗杆为轴式结构,两端可直接适配深沟球轴承做支撑,蜗杆的轴伸端可直接连接驱动电机输出轴,不需要额外设计联轴器来补偿同轴度误差,整体安装时仅需要保证蜗杆轴线与齿圈的球心位置度在公差范围内,即可实现顺畅传动,对安装基座的加工精度要求比常规弧齿锥齿轮副更低。
在实际工况运行中,这类齿轮组的自锁性能也优于普通圆柱蜗杆副,当传动比达到30:1时,反向驱动的阻力极大,可直接用于需要断电锁止的回转工位,不需要额外加装抱闸机构,进一步简化了设备的整体结构。齿形的包络成型过程中,需要反复校验蜗杆螺旋面与齿圈球面齿的啮合轨迹,确保全啮合行程内仅存在预设的单接触区域,避免出现双接触点导致的传动卡滞、齿面异常磨损问题,建模时可通过干涉检查逐帧验证蜗杆转动一周过程中,每个啮合位置的齿面间隙,将非接触侧的间隙控制在合理范围内,既保证润滑脂的留存空间,也不会因为间隙过大导致传动回差超标。这类结构目前在小型自动化转台、精密医疗器械的回转调节机构、小型包装设备的分度送料机构中应用较多,相比谐波减速器成本更低,抗冲击载荷能力更强,在中低速、中等载荷的传动场景中具备很高的性价比。
