无人机湿式传动密封尾桨结构设计

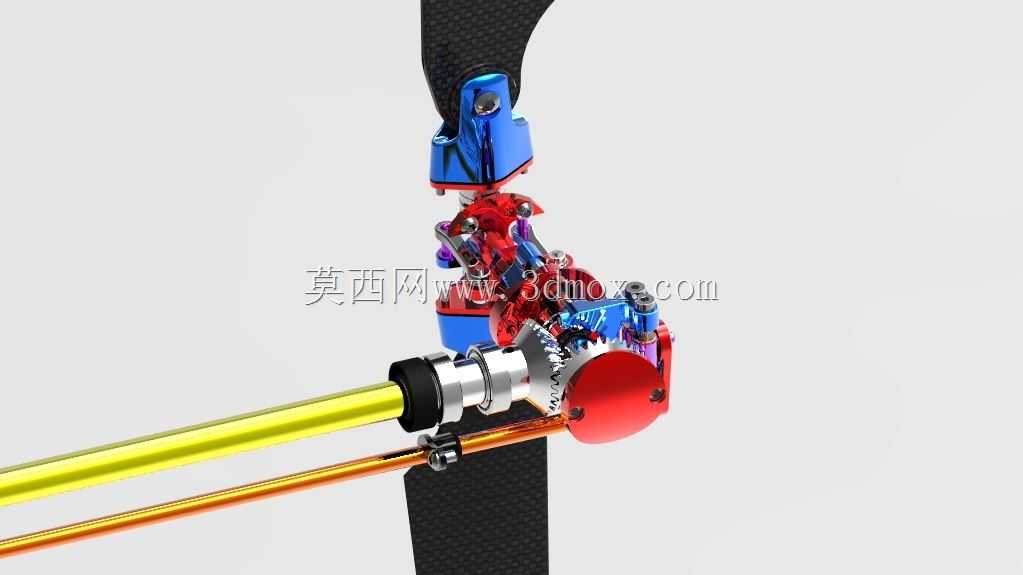

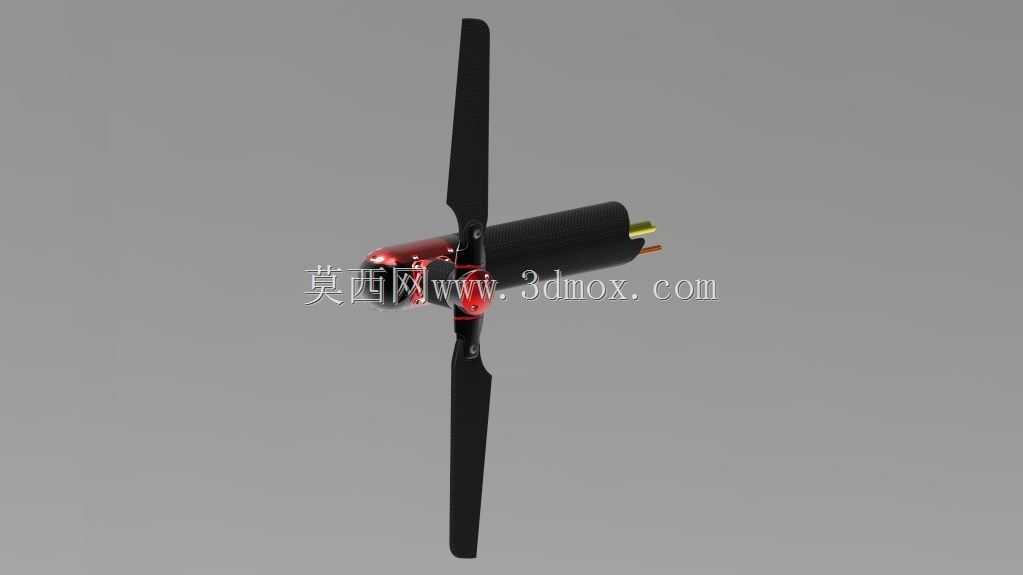

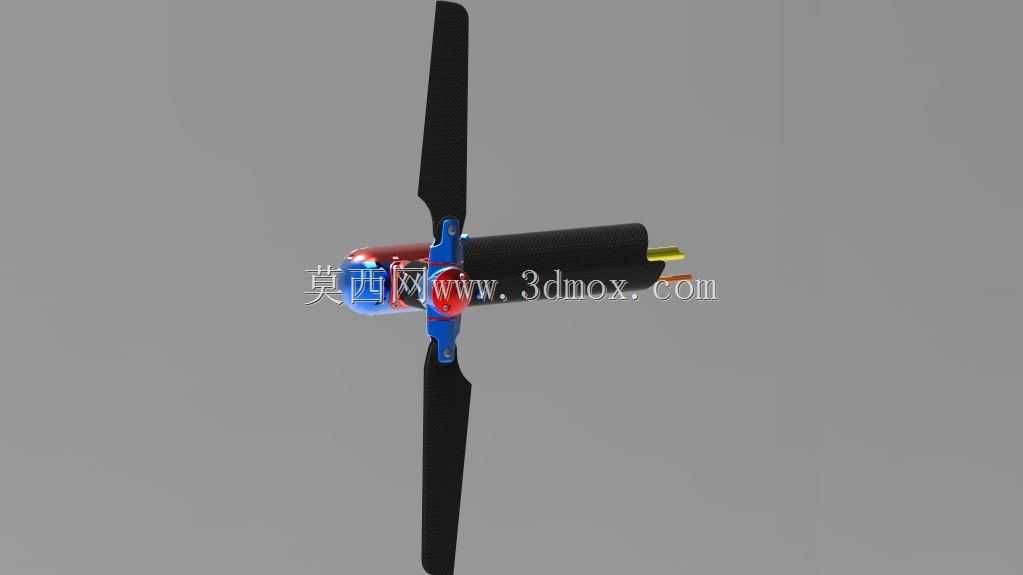

　　该尾桨结构适配小型旋翼类无人飞行器的尾部动力输出端，主要承担飞行过程中抵消主旋翼反扭矩、调整航向姿态的核心作用，区别于常规开式传动尾桨，其核心设计点在于将尾桨的传动变速环节全部整合在密封腔体内，采用湿式润滑方案，能够在多尘、高湿、甚至存在小雨淋溅的复杂户外作业场景下，避免传动连杆、齿轮啮合面直接暴露在外界环境中，大幅降低户外作业时沙尘侵入造成的磨粒磨损、水汽侵入造成的锈蚀卡滞问题，提升无人飞行器在复杂工况下的尾桨传动可靠性，减少日常维护的频次与工作量。从结构布局来看，该尾桨采用两叶螺旋桨的构型，桨叶通过根部的夹持结构与桨毂刚性连接，桨毂直接集成在变速箱输出轴端，省去了额外的连接转接件，缩短了动力输出端的悬臂长度，

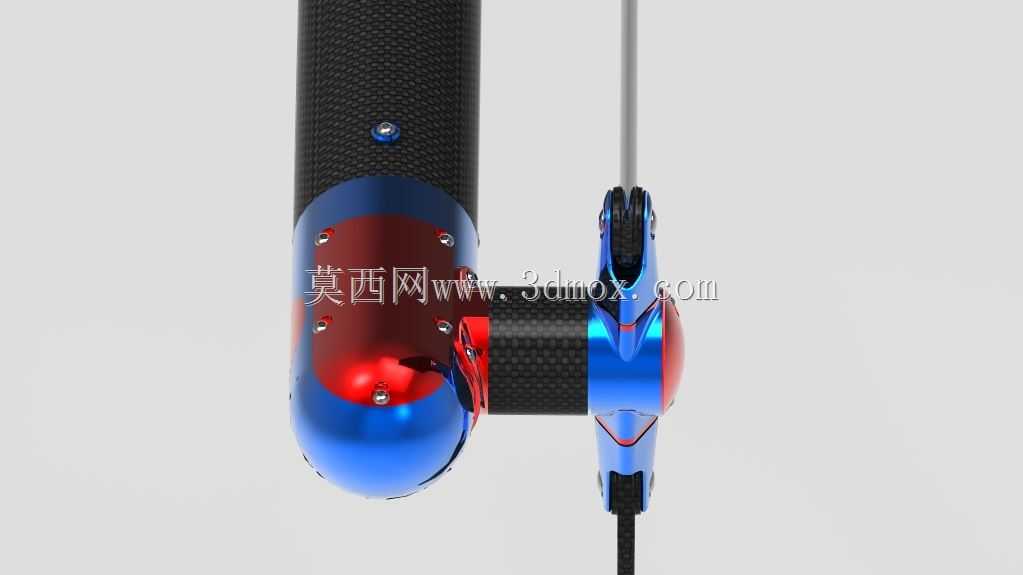

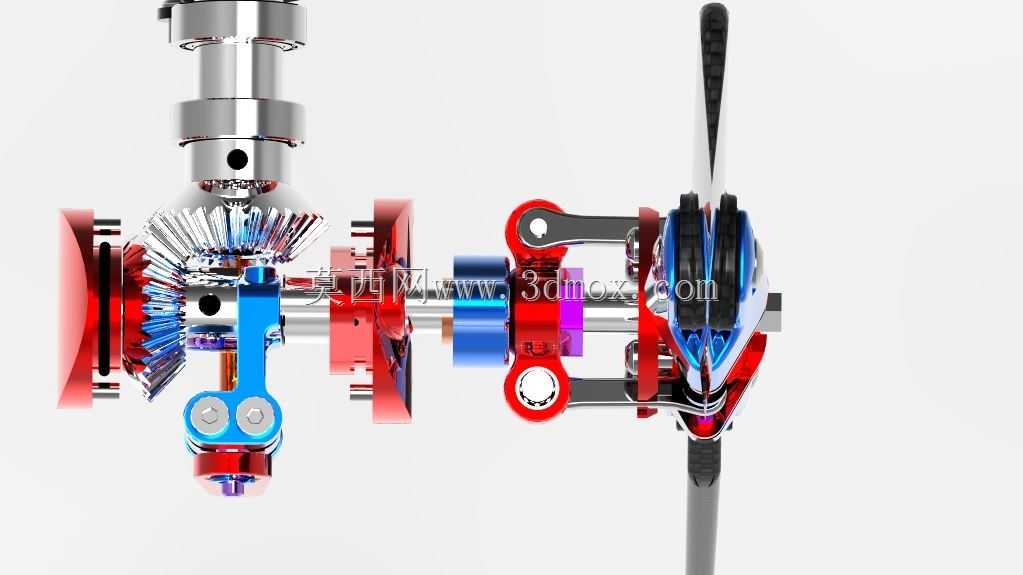

　　能够降低高速旋转时的轴系挠度，提升旋转动平衡稳定性。变速箱整体采用圆柱型壳体结构，输出端与桨毂衔接位置设置有旋转动密封结构，输入端预留有与尾管内置传动轴对接的接口，壳体内部的腔体完全容纳变速齿轮组、连杆传动组件，腔体内填充润滑介质，所有传动啮合面、铰接转动面都能持续得到润滑，相比开式干摩擦传动的尾桨结构，其传动效率波动更小，长时间连续运转时的温升更低，不会出现干摩擦导致的部件快速磨损问题。在安装边界上，圆柱型变速箱壳体的外径适配常规小型无人直升机尾管的标准安装直径，可直接通过卡箍结构固定在尾管末端，不需要对原有尾管结构做额外的切削改装，输入端的轴接口采用标准的D型轴对接形式，与常规尾传动杆的连接尺寸匹配，

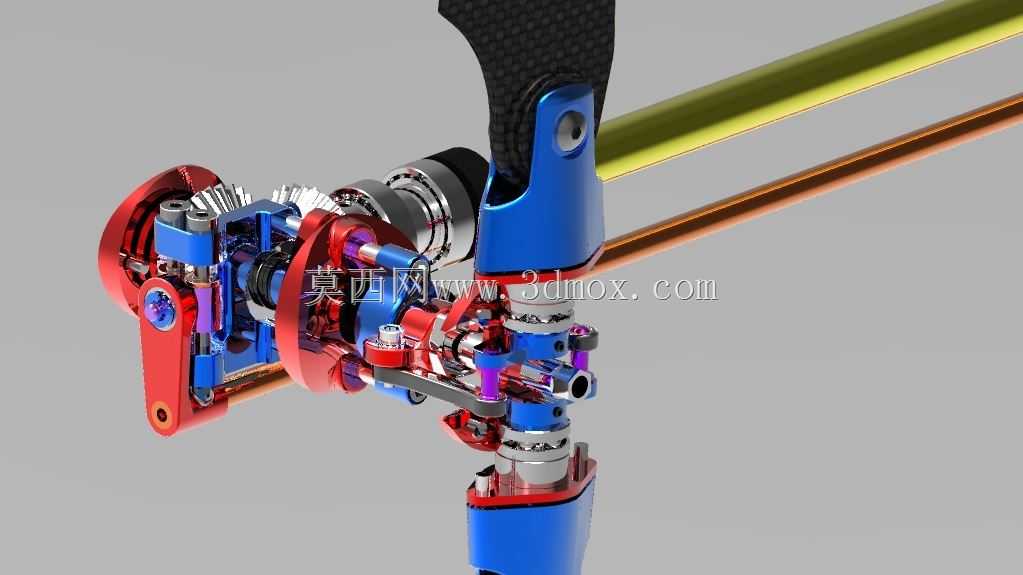

　　替换原有开式尾桨结构时不需要改动整机的传动链路布局，适配性较强。桨叶的长度参数经过匹配设计，旋转扫掠范围不会与尾管、垂尾结构发生干涉，安装时仅需要保证桨毂端面与变速箱输出轴的垂直度，锁紧固定螺母后做简单的动平衡校准即可投入使用。设计过程中针对密封结构做了专项优化，动密封件采用耐油橡胶材质的双唇口密封结构，一道密封阻隔外界沙尘水汽侵入，一道密封阻挡腔体内润滑介质泄漏，静态的壳体结合面采用密封胶圈加平面密封胶的双重密封方案，能够在尾桨持续高速旋转、壳体存在一定振动的工况下，长期保持密封性能的稳定，不会出现润滑介质渗漏或者外界杂质侵入的问题。传动连杆的布局全部内置在变速箱腔体内部，避免了外置连杆在飞行过程中受到气流扰动、

　　外物撞击出现变形移位的问题，所有铰接点都采用带自润滑衬套的铰接结构，配合腔体内的润滑介质，铰接转动的间隙能够长期保持在设计公差范围内，不会因为磨损出现间隙过大导致的尾桨桨距控制滞后问题。在实际应用场景中，这类密封式尾桨尤其适合农林植保、电力巡检、地质勘探这类需要长期在野外复杂环境下作业的无人飞行器，这类作业场景下空气中往往存在大量的粉尘、农药雾滴、水汽等杂质，常规开式尾桨的传动结构往往在数十个飞行小时后就会出现传动卡滞、磨损超标的问题，需要拆解清理更换磨损部件，而采用这种湿式密封结构的尾桨，能够将维护间隔提升数倍，降低外场作业的维护保障压力。结构设计时也充分考虑了重量控制，变速箱壳体采用轻量化的硬质铝合金材质，在保证结构强度、密封腔体刚度的前提下，尽可能降低壳体壁厚，桨叶采用高强度工程塑料一体注塑成型，在保证桨叶刚度与翼型精度的同时，控制整体重量，不会给尾部带来过大的额外负载，避免影响整机的重心配平。桨叶的翼型采用低雷诺数下的高效翼型，在尾桨常规工作转速区间内能够产生足够的推力，同时保持较低的旋转噪声与气动阻力，不会额外增加整机的动力消耗。
