模块化GoPro挂载与FPV弹壳快装结构

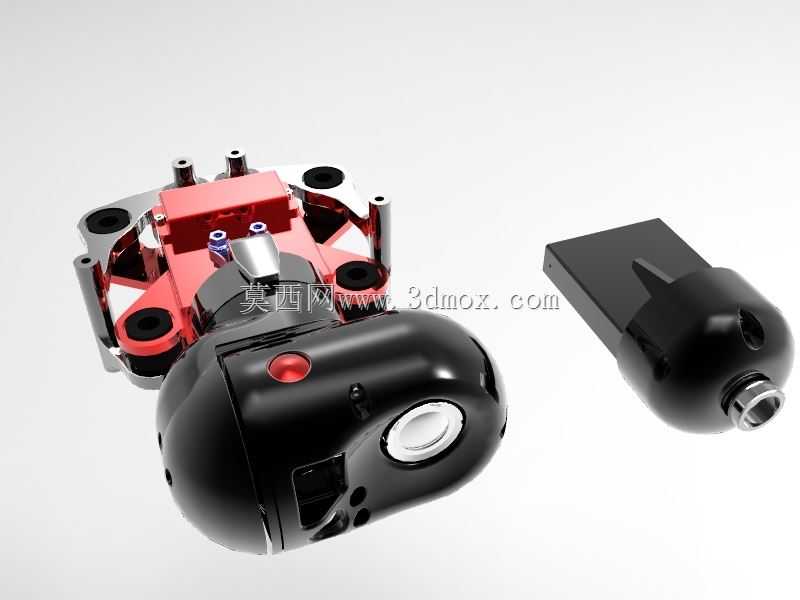

　　这套挂载结构的设计初衷，是解决穿越机FPV飞行与常规航拍场景下，GoPro运动相机的快速切换、可靠固定与角度调整需求，在实际外场作业中，飞手经常需要在平飞航拍、第一视角竞速、特殊镜头拍摄等不同模式间切换，传统的绑带式、螺丝固定式相机座不仅拆装效率低，还容易在高速机动、炸机冲击时出现相机移位甚至脱落的问题，这套结构从安装可靠性、操作便捷性两个核心痛点出发做了针对性的结构优化。从功能特性上看，整套结构分为固定基座与快拆接头两个独立模块，固定基座部分采用多安装孔位设计，可兼容市面上主流的穿越机顶板、航拍无人机云台挂载位的孔距标准，基座上的红色限位座做了下沉式卡槽设计，快拆接头滑入卡槽后可通过侧向的弹性锁销自动锁止，

　　不需要额外工具即可完成相机的拆装，锁止结构做了双重冗余设计，除了弹性销的卡紧力外，卡槽侧面的定位凸台可承受飞行过程中三个轴向的冲击载荷，在实测的100km/h平飞、大角度俯冲、急停机动工况下，相机不会出现任何松旷移位。快拆接头部分直接集成了万向调节结构，可实现俯仰角度-90度到+30度的无级调整，调整到位后通过侧面的锁紧旋钮即可固定角度，旋钮的阻尼做了针对性调校，既可以单手完成角度调整，也能在飞行振动环境下保持角度不发生偏移，接头与相机连接的部分做了贴合GoPro机身曲面的仿形设计，接触面上预留了缓冲胶垫的安装槽，可粘贴EVA泡棉缓冲垫，既可以吸收飞行过程中的高频振动，避免拍摄画面出现果冻效应，也能在轻微炸机时起到缓冲作用，

　　降低相机外壳的磕碰损伤。设计过程中重点考量了安装边界与尺寸控制，固定基座的整体外轮廓控制在45mm×32mm范围内，最大安装高度不超过12mm，不会超出多数穿越机的机架顶板边界，也不会遮挡图传天线、GPS模块的安装位置，基座上的安装孔采用长圆孔设计，可兼容20mm到30mm范围内的不同孔距安装位，不需要飞手对机架做额外的打孔改装。快拆接头与相机装配后的整体重心落在基座安装面的中心区域，不会因为偏心挂载导致机架飞行时出现重心偏移，减少飞控的修正负担，提升飞行稳定性。在实际应用场景中，这套结构不仅适用于FPV穿越机的第一视角拍摄，也可安装在固定翼航模、多旋翼航拍无人机、甚至车载、头盔等运动拍摄载体上，

　　模块化的设计让同一个快拆接头可以在不同载体的基座间快速转移，外场拍摄时只需要提前在多个载体上安装好固定基座，就可以实现一台相机在多个拍摄机位间的秒级切换，不需要反复拆装相机的固定螺丝，也不需要每次拆装后重新调整相机角度。结构的材质选型上，基座主体可采用6061铝合金CNC加工，在保证结构强度的同时控制整体重量，整套结构不含相机的重量可控制在18g以内，不会给无人机带来过多的负载负担，快拆接头部分可选用高强度尼龙材质打印或者注塑成型，在满足锁止强度要求的前提下进一步降低重量，同时避免金属接头与相机外壳硬接触导致的漆面磨损。结构的运动间隙做了严格控制，快拆接头与基座卡槽的配合间隙控制在0.1mm以内，既保证滑动顺畅无卡滞，也不会因为间隙过大导致飞行过程中出现相机晃动，影响拍摄画面的清晰度。锁销的弹力经过反复调校，按压力度控制在5N左右，既不会因为飞行振动导致锁销意外松脱，也可以让飞手带着飞行手套单手完成按压解锁、拆装相机的操作。万向节的转动部分做了阻尼填充，在角度调整时没有虚位，长时间使用后也不会因为磨损出现角度松旷的问题。整套结构没有多余的突出零件，所有的棱角都做了R2以上的圆角处理，既可以降低飞行过程中的风阻，也能避免拆装过程中尖锐棱角划伤手或者刮损相机、机架的表面。
